基于51单片机的停车场车位管理系统protues仿真

1、项目简介

• 随着城市化进程的加快和汽车保有量的不断增加，停车场车位管理成为一个重要课题。本设计以51单片机为核心，结合Proteus仿真软件，设计并实现了一个智能停车场车位管理系统。通过车辆进入、离开、车位显示以及无车位提示功能的仿真演示，提供了一种高效便捷的停车管理解决方案。本文将详细讲解系统的设计思路、硬件与软件实现以及仿真效果，帮助同学快速上手类似项目。

1.1 系统功能

• 功能介绍：
  • 1、通过红外传感器对停车场出入车辆的数量进行判断
  • 2、系统识别到有车辆出入时，自动打开停车场大门，并使用LED灯指示
  • 3、通过数码管显示停车场内总车位数与剩余空闲车位数
  • 4、通过按键可设置停车场的总车位数
  • 5、当停车场空闲车位数为0时，打开红色指示灯与蜂鸣器进行提示。

通过本篇内容，可编写开题报告、任务书、毕业论文、设计报告等。

1.2 演示视频

• 演示视频：https://www.bilibili.com/video/BV1D1k3YFENu/

1.3 资料下载

• 点击下载：https://download.youkuaiyun.com/download/m0_51061483/90134871?

2、Protues仿真电路设计

2.1 车位显示功能

• ‌系统通过数码管显示屏实时显示停车场的剩余车位数量。当有车辆进入或离开时，显示屏会自动更新信息，确保驾驶员能够快速了解停车场的使用情况。如果车位数为0，显示屏会显示为0，并打开无车位提醒灯。

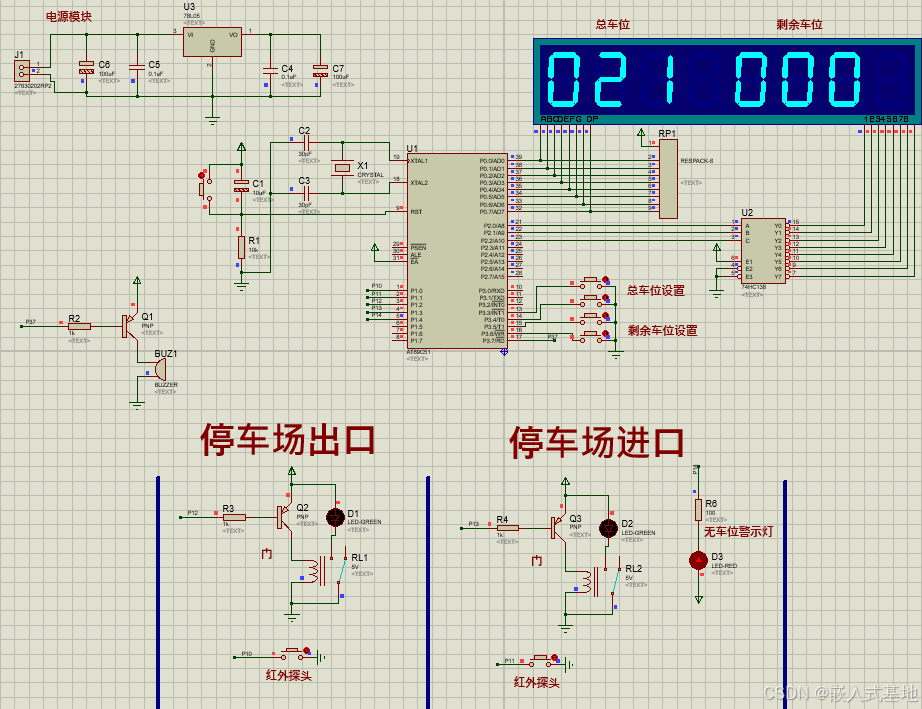

• 仿真图如下图所示：

•

2.2 车辆进入功能

• 当车辆进入停车场时，入口的红外传感器会检测到车辆的到来，并触发信号给单片机。系统会自动减少当前剩余车位数量，并在数码管显示屏上实时更新剩余车位信息。

• 车辆进入时会打开停车场大门，并使用绿色LED灯进行提示。

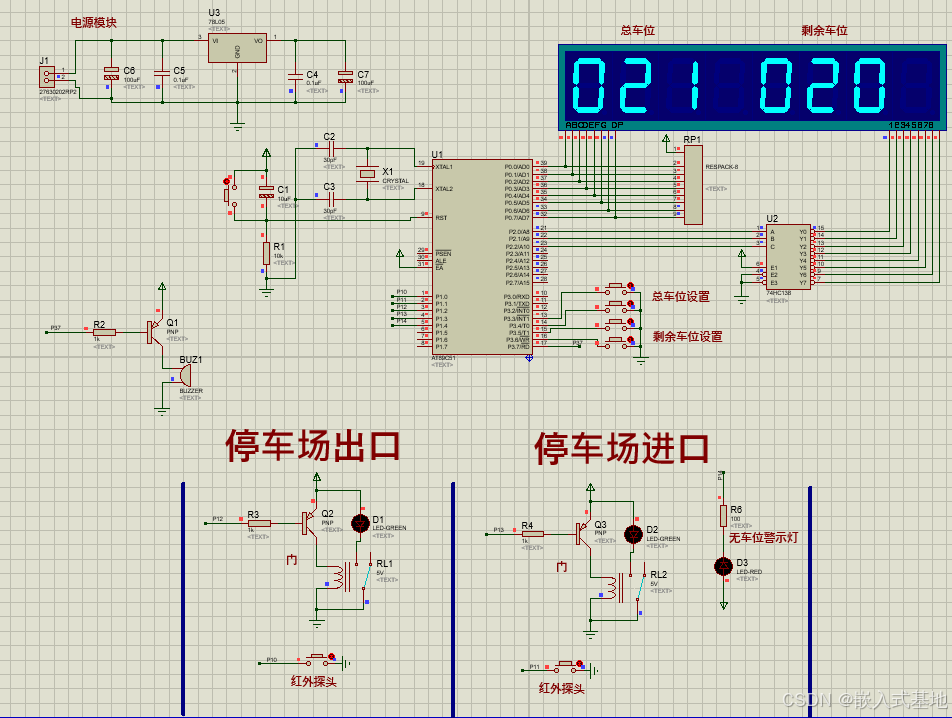

• 仿真图如下图所示：

•

2.3 车辆离开功能

• ‌当车辆离开停车场时，出口的红外传感器会检测到车辆的离开信号，并将数据传输至单片机。系统会自动增加当前剩余车位数量，并在数码管显示屏上更新剩余车位状态。

• 车辆离开时会打开停车场大门，并使用绿色LED灯进行提示。

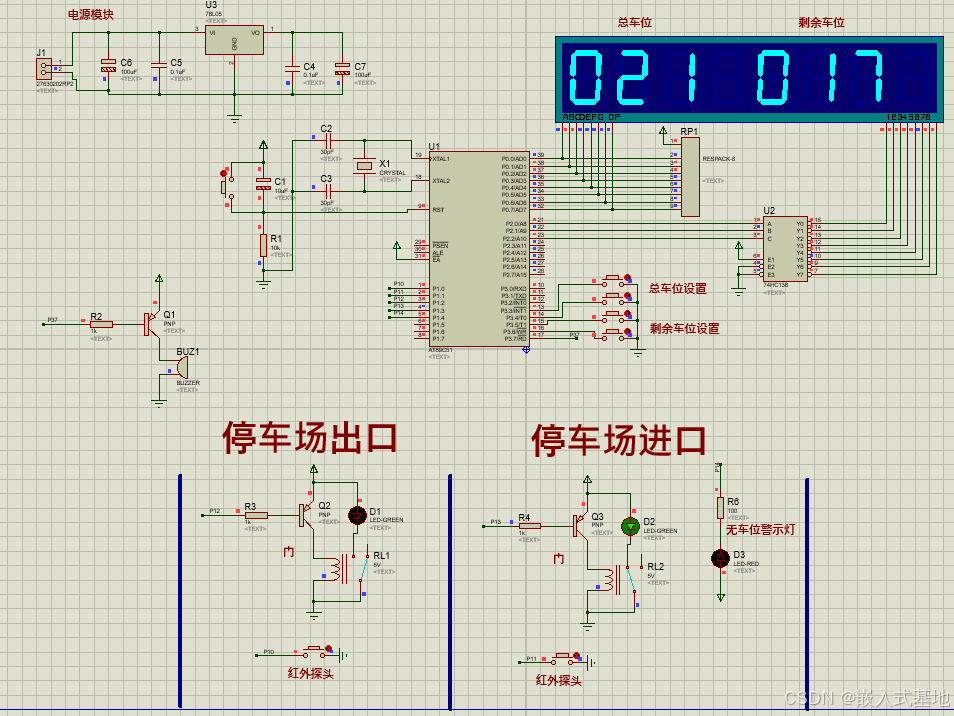

• 仿真图如下图所示：

•

2.4 无车位提示功能

• 当停车场的所有车位已满时，系统会通过蜂鸣器发出警报声，打开无车位指示灯，并在数码管显示屏上显示剩余车位为0，提示驾驶员停车场不可用，同时阻止新的车辆进入。

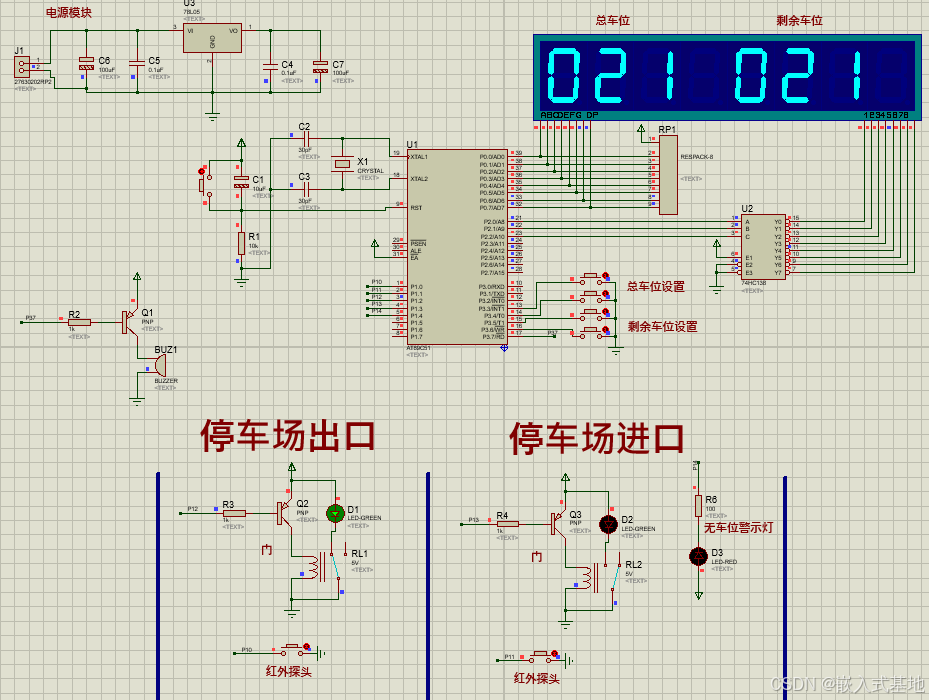

• 仿真图如下图所示：
•

3、部分单片机代码展示

3.1 数码管显示程序

void ShowData(void)
{
	P0=0;P2=0;P0=smgduan[car1/100];delay(100);
	P0=0;P2=1;P0=smgduan[car1%100/10];delay(100);
	P0=0;P2=2;P0=smgduan[car1%10];delay(100);
	P0=0;P2=4;P0=smgduan[car2/100];delay(100);
	P0=0;P2=5;P0=smgduan[car2%100/10];delay(100);
	P0=0;P2=6;P0=smgduan[car2%10];delay(100);
}
