【零基础入门哈希签名架构，从Lamport到SPHINCS+】第四集 GMSS、XMSS、Multi Tree XMSS

第一集 哈希签名始祖 Lamport 方案及其改进版本（Merkle，Winternitz）
第二集 哈希签名树 Merkle Tree Authentication
第三集 HORS Hash to Obtain Random Subset 2002、DBS算法 2008
第四集 GMSS、XMSS、Multi Tree XMSS
第五集 SPHINCS 2015 SPHINCS+ 2019（完结撒花）

一、GMSS

Johannes Buchmann在2007年的论文《Merkle Signatures with Virtually Unlimited Signature Capacity》中提出了GMSS方案。

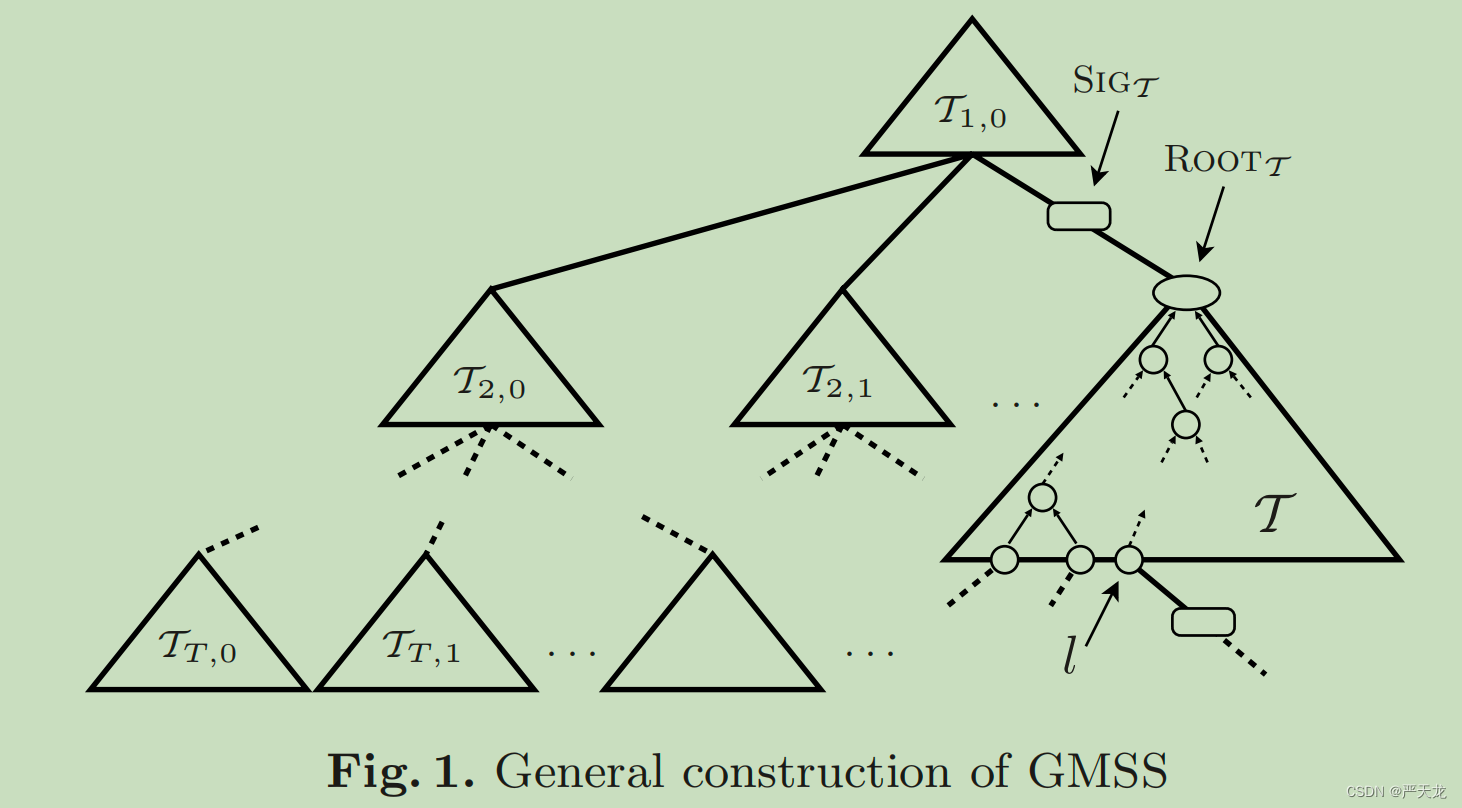

最重要的是第一次提出了“超树”这个念。

在这个“超树”中，每一个节点是一颗Merkle树。
假设“超树”有$T$层，最底层的节点（Merkle树）从左到右为${\mathcal{T}}_{T,0},{\mathcal{T}}_{T,1},\dots$
我们可以拆开“超树”的节点来看看，里面是什么，如上图所示，假设图中被拆开的节点是${\mathcal{T}}_{2,4}$，我们可以看到${\mathcal{T}}_{2,4}$是一棵树，就是一颗正常的Merkle树，其根节点$ROO{T}_{\mathcal{T}}$签名过后，连接到的是${\mathcal{T}}_{1,0}$的第$4$个叶子节点（从左往右数）。同理的，我们可以想象，${\mathcal{T}}_{2,4}$的di3个叶子节点连接到的是${\mathcal{T}}_{3,15}$根节点的签名(假设每个$\mathcal{T}$都有四个叶子节点，4*3+3=15)。

1.1 WOTS & 超树

这里对根节点的签名用的方法是WOTS（WOTS 即Winternitz One Time Signature，在第一集的 第三代改进 Winternitz 1979 中详细讲述过。）

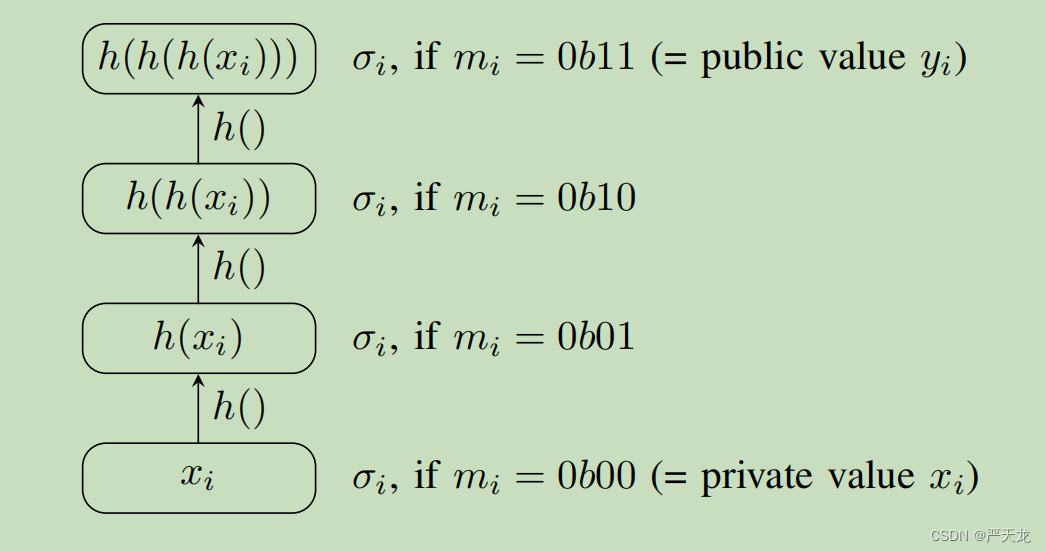

我们可以回顾一下WOTS是怎么运作的：

1. 首先是将消息分块，比如说每一块是2 bit，每一块$x_i$换成十进制表示，得到一个十进制的数$m_i$，数的范围为0-3。
2. 然后就是对私钥做$m_i$次的哈希函数，得到签名${\sigma }_i$。做0次函数运算就是私钥本身，做15次函数运算就是公钥。

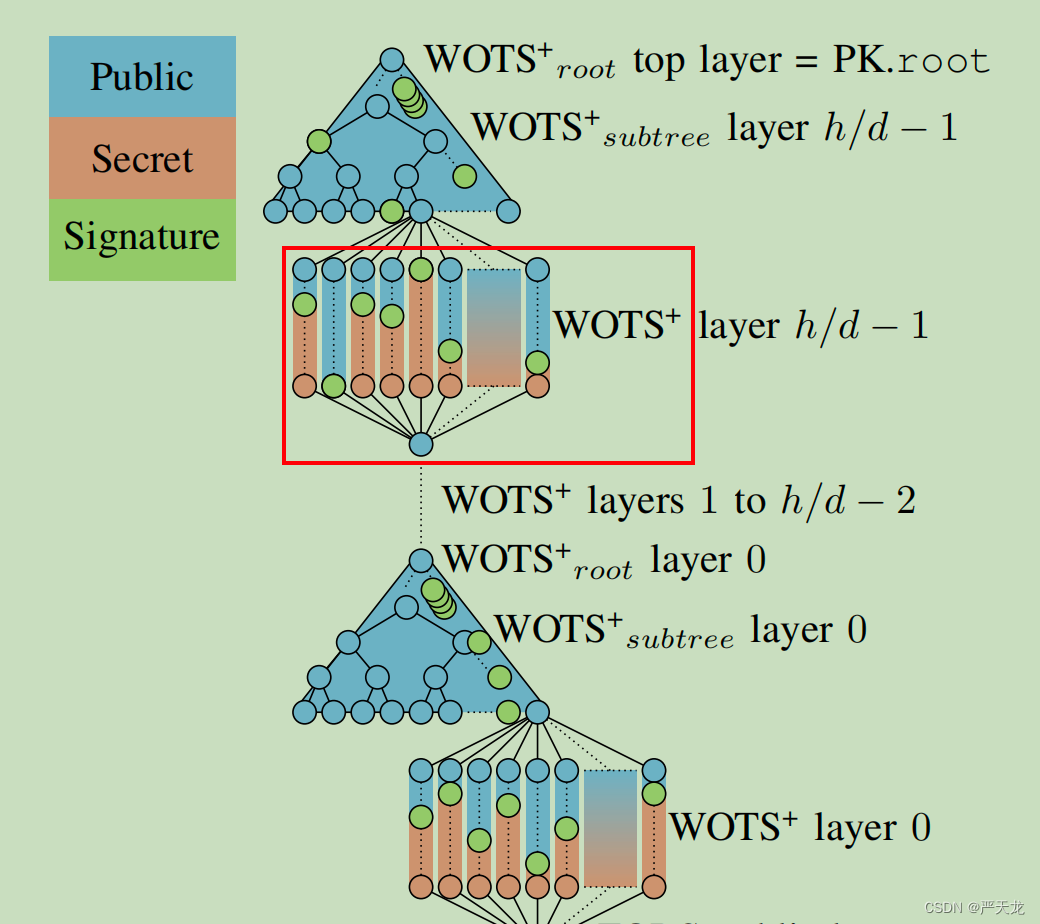

所以呈现的总体结构如下：
来解释一下图中WOTS的结构是什么意思。首先看每一条，一条就对应“一块”消息（因为WOST要对消息分块），这一条就是上图类似的结构。蓝色是公钥，红色是私钥，绿色是签名。

仔细看，还可以看到树中有一些绿色的签名，这里就是用到了第三集讲到的DBS算法。

1.2 最底层的树用的签名方法

最底层的每一棵树的叶子节点就是OTS（One Time Signature）的公钥，这里的OTS可以是最原始的Lamport方案，也可以是Winternitz改良后的的方案（WOTS）这都在第一集中详细讲述过。GMSS原文中使用的是WOTS。到后面的SPHINCS用的是FTS（Few Time Signature），所以我们这里先不用详细讲述整个流程。

二、XMSS（eXtended Merkle Signature Scheme）2011

XMSS没有强调使用“超树”，更多是强调了其算法的安全性，以及满足安全性对哈希函数的要求很小（不需要抗碰撞性 Collision resistant ）。

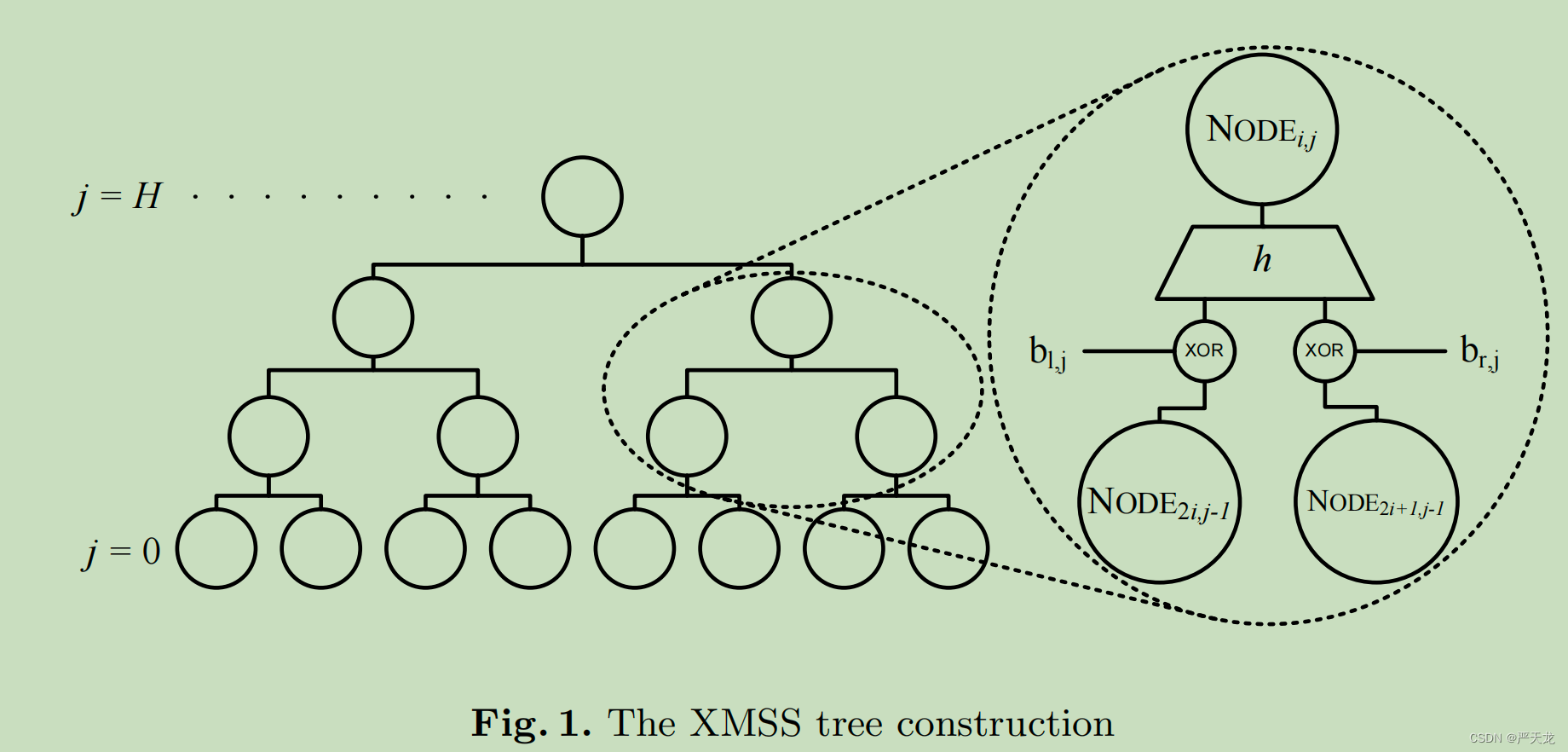

同时，在两节点结合前，先使用随机掩码$b$对节点进行修饰，进一步增加了安全性。

三、Multi Tree XMSS 2013

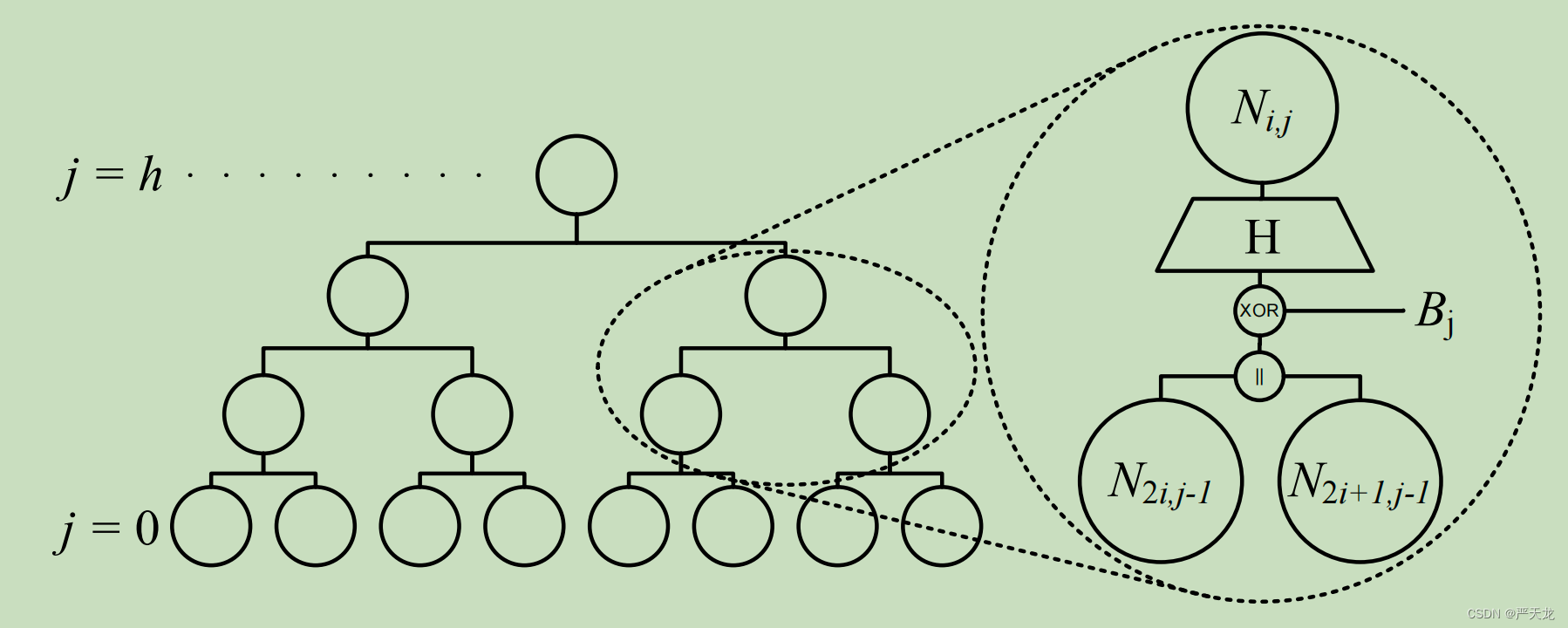

《Optimal Parameters for XMSSMT》这篇文章结合了XMSS和GMSS，在掩码机制上做了一些修改，如下图

整个架构如下图，现在开始初步又了SPHINCS的样子了。
