反射阵天线（Reflectarray Antenna）设计方法简述

最新推荐文章于 2024-06-15 12:45:54 发布
最新推荐文章于 2024-06-15 12:45:54 发布
阅读量4.3k 收藏 20
点赞数 5
分类专栏： 反射阵天线-Reflectarray antenna 文章标签： 射频工程 matlab
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_48383259/article/details/126198688
版权
本文简述了反射阵天线（Reflectarray Antenna）的设计流程，包括单元结构设计、理论计算、选择合适的阵元尺寸和建模仿真。单元结构设计中提到了通过调整延迟线长度、贴片尺寸或旋转单元贴片来控制反射相位。理论计算部分介绍了阵列单元相位补偿公式，并强调了针对特殊波束赋形的相位计算。在选择合适的阵元尺寸后，利用建模仿真软件如HFSS配合Matlab进行自动化建模，以实现高效设计。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

摘要

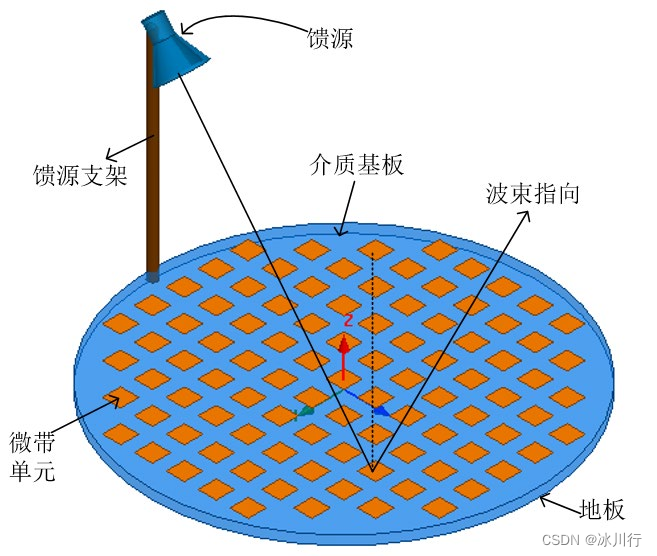

反射阵天线（Reflectarray Antenna，下文简称RA）做为相控阵与传统抛物面天线相结合的一种新型天线形式，一般结构如下图所示。
反射阵结构示意图
RA因结构简单不需要馈电网络，加工方便，是高增益天线的常用形式。
本文主要介绍RA的设计流程，具体如下。

反射阵天线设计流程

先放一下设计流程图

Created with Raphaël 2.3.0
