OSPF(ie)

OSPF基本概述

定义

链路状态协议

链路：运行ospf路由协议的节点的接口，ospf称为基于接口状态的路由协议
状态：链路的参数，是一个可变化的。例如：我有哪些邻居，到邻居的距离，以及接口IP，掩码等
IR：路由器的所有接口都发布进了同一个区域
BR：路由器至少有一个接口发布进了区域0
ABR：路由器的不同接口发布进了不同的区域，并且有一个区域属于区域0
ASBR：引入了其他路由协议或者引入了其他ospf进程的路由器（有引入动作）

报文的封装：

L2 | IPv6 PRO=89 | OSPFv3
ip不可靠，IP是非面向连接的协议，没有重传机制没有确认机制
L2 IP PRO=89 OSPF HEADER PACKET

OSPF的头部
version ospf的版本
type：报文的类型
RID：在ospf的网络标识一台设备
AID：描述接口属于的区域号
chenscksum：用于对ospf包括身体部分的一个效验
auth-type

packet

ospf的报文

1、hello报文-建立和维护邻居关系，周期性发送
2、DD报文-定义：描述本地LSDB的摘要信息
第一个DD报文：空的DD报文
后续的DD报文
3、LDR报文-定义：根据对端的DD报文，对比自己的LSDB，请求自己缺失的LSA或者失效的LSA
4、LSU报文（LSA）定义：根据对端的LSR报文，传递LSA
5、LSACK报文：对LSU里面的LSA做确认

RID

定义：用于描述ospf网络标识一台设备的，32位无符号整数
选举机制：手工最优；如果没有手工配置，那么环回口IP地址最大的，如果没有环回口，选择物理ip地址最大的
注意：RID不能是0.0.0.0，建议在整个ospf域不能出现重复的RID

ospf的基本框架

邻居表

通过hello报文来发现和维持邻居关系

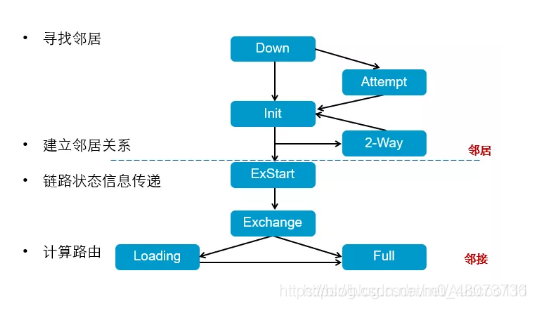

• 状态机：

- [ ] 第一种、Down 失效状态：

这是邻居的初始状态，表示路由器还没有从邻居收到任何信息。也是最开始的状态。

• 停滞于此状态表明路由器没有从邻居处接收到Hello报文。

- [ ] 第二种、Attempt 尝试状态：

此状态只在NBMA网络上存在，表示路由器没有收到邻居的任何信息，但是已经周期性地向邻居发送了Hello报文；如果在Router Dead Interval的时间间隔内未收到邻居的Hello报文，则转为Down状态。

• 停滞于此状态表明路由器向已配置的邻居发送了单播Hello报文，但没有收到该邻居的Hello报文。

- [ ] 第三种、Init 初始状态：

表示路由器已经从邻居收到了Hello报文，但是自己不在所收到的Hello报文的邻居列表中。这说明自己尚未与邻居建立起双向通信关系。

• 停滞于此状态表明路由器收到了邻居的Hello报文，但Hello报文中没有包含接收路由器的OSPF RID（Router ID）。

- [ ] 第四种、2-Way 双向通信状态：

表示路由器与邻居的双向通信关系已经建立（即已经建立起了邻居关系），但是尚未建立起邻接关系。

• 停滞于此状态表明路由器彼此都收到了对方的Hello报文，并且都从Hello报文中发现了自己的OSPF RID。对于以太网链路上的非DR/BDR路由器来说，这种状态是可以接受的。

- [ ] 第五种、ExStart 信息交换初始状态：

邻居状态变成此状态以后，路由器开始向邻居发送DD报文。Master/Slave关系是在此状态下形成的，初始DD序列号也是在此状态下确定的。在此状态下发送的DD报文不包含链路状态描述。

• 停滞于此状态表明邻居路由器之间的MTU不匹配或OSPF RID重复。

- [ ] 第六种、Exchange 信息交换状态：

在此状态下，路由器与邻居之间相互发送包含链路状态信息摘要的DD报文。

• 停滞于此状态表明邻居路由器之间的MTU不匹配。

- [ ] 第七种、Loading 信息加载状态：

在此状态下，路由器与邻居之间相互发送LSR报文、LSU报文、LSAck报文。

• 停滞于此状态表明可能存在硬件故障或硬件故障或MTU不匹配。

- [ ] 第八种、Full 完全邻接状态

表示LSDB同步过程完成，路由器与邻居之间形成了完全的邻接关系。

• Full状态是OSPF路由器的一个最常见的状态。如果一个路由器停留在另外一个状态，那么就说明了在路由器建立临接关系的过程中是存在问题的。唯一的例外是2-way状态，是在广播网络中常见的。在广播网络中，邻居之间（除了和DR，BDR之外）会最终处于2-way状态
————————————————

面试1：建立邻接关系的条件
邻居关系建立的状态机（hello报文）
建立邻居的必要条件：
1、RID:不能一样
2、区域ID：需要一样
3、Authentication-type(验证类型)和Authentication-key(验证口令)相同
4、hello/dead的interval相同10s/40S
5、option字段相同（特殊区域区域类型）
6、instance在ospfv3必需一样（实例只在链路上有效）
7、MA网路DR的优先级两边不能都是0
8、broadcast/NBMA 网段和掩码必需一样
9、接口MTU必需一致，需要双发都开启mtu检查，ospf mtu-enable：发送的DD的报文携带mTU，检查对端的DD报文中的接口MTU字段；如果主的MTU大，两边都卡在exstart，如果从的MTU大，那么从卡在exchange，主卡在exstart状态。
必要条件：（和网络类型有关）
P2P通杀 网段信息和掩码信息都可以不一样
broadcast/NBMA 网段和掩码必需一样
P2MP 网段一样，掩码可以不一样

面试2：RID的配置错误会怎么样
如果手工没有指定RID，华为设备会使用设备上配置的第一个接口IP作为RID。
作用：
用于标识运行ospf的设备，在ospf的所有报文都会携带
hello报文中，active neighbor会携带邻居的RID
DD报文中，RID协商主从关系
LSR报文中，使用唯一描述一条LSA里面包含的advertising router 标识哪台路由器产生的lsa
1、直连：邻接关系建立不起来
2、没直连但是在同一个区域：各自的直连设备都能到FULL，lsa1中是冲突RID的设备会不停的序列号不停的+1发送LSU，华为设备反复几次后会使用接口IP作为RID（因为三元素一模一样）；lsa2中，两端设备都为自己MA上的DR时，由于三元素中的linkstand-id是DR的接口ID，三元素不一样所以RID相同不影响lsa2
3、没直连且没在同一个区域：lsa3没有问题，因为ABR会做一个12转3的动作，改变通告路由器的RID；但是lsa5有问题，一端做了路由引入时，通告RID是ASBR的RID，RID不会发生改变，收到的路由器发现有一条lsa5的路由，但是自己并没有产生，就会序列号不变，age变为3600（路由撤销）的lsa5发送给ASBR，ASBR又会序列号+1发送给内部，如此反复。

如果一端为P2P，一端为MA，会发生什么？
邻居关系可以到FULL(hello包不携带网络类型）
LSDB也可以同步（DD报文不携带网络类型）
但是路由计算不出来：R1MA网络认为自己连着伪节点，p2p网络认为自己连着R2，导致两端对网络拓扑的认知不一致，路由计算不出来。R2认为R1是DR（P2P点也会发送DR的优先级），但是R1是点到点根本不会产生伪节点；R2认为自己是DR，
NBMA不能和类型不一样的建立邻居，因为只有NBMA的hello是单播的，其他都是组播的hello。
1、NBMA+其他：不可以建立，只有NBMA的hello是单播；
2、P2MP+
