ia OSPF实验报告

原创

已于 2022-10-22 20:09:59 修改 · 413 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#网络

于 2022-10-22 00:16:17 首次发布

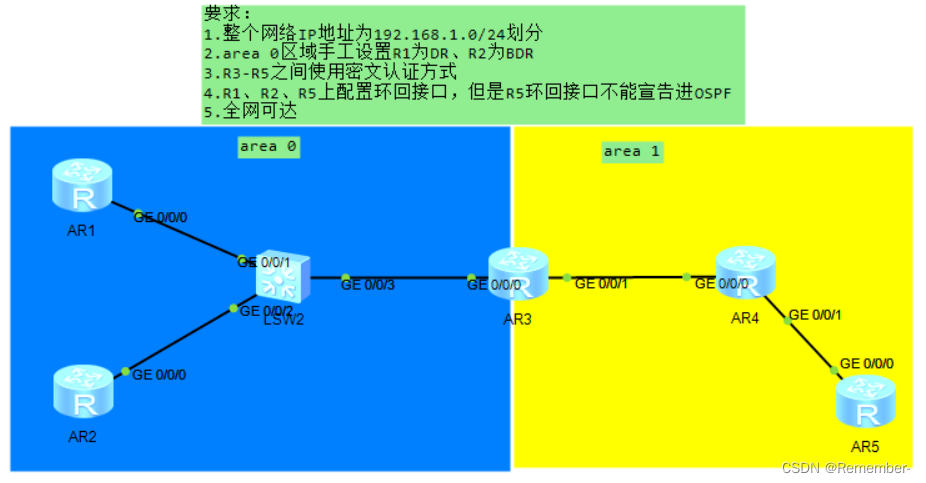

在这里插入图片描述

一、分析要求

划分192.168.1.0/24，一个骨干，三个环回
启动OSPF，注意区域划分
设置DR/BDR
认证
测试

二、实验步骤

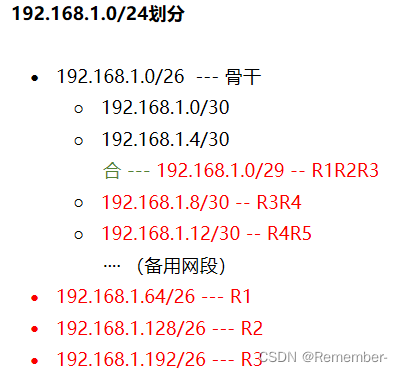

1. 划分IP

在这里插入图片描述

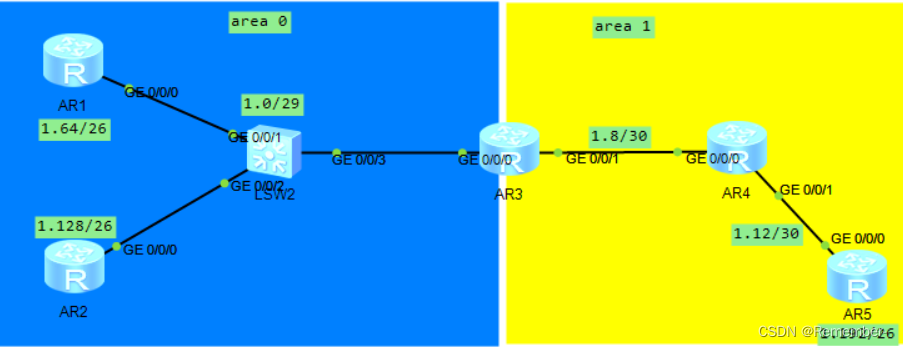

2. 配置IP及环回地址

在这里插入图片描述

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 29
[R1]int l 0
[R1-LoopBack0]ip add 192.168.1.65 26

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.1.2 29
[R2]int l 0
[R2-LoopBack0]ip add 192.168.1.129 26

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.1.3 29
[R3]int g 0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.1.9 30

[
