基于SPI接口的OLED数据显示

一、SPI简介

SPI是串行外设接口（Serial Peripheral Interface）的缩写。SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，如今越来越多的芯片集成了这种通信协议，比如AT91RM9200。

二、下载

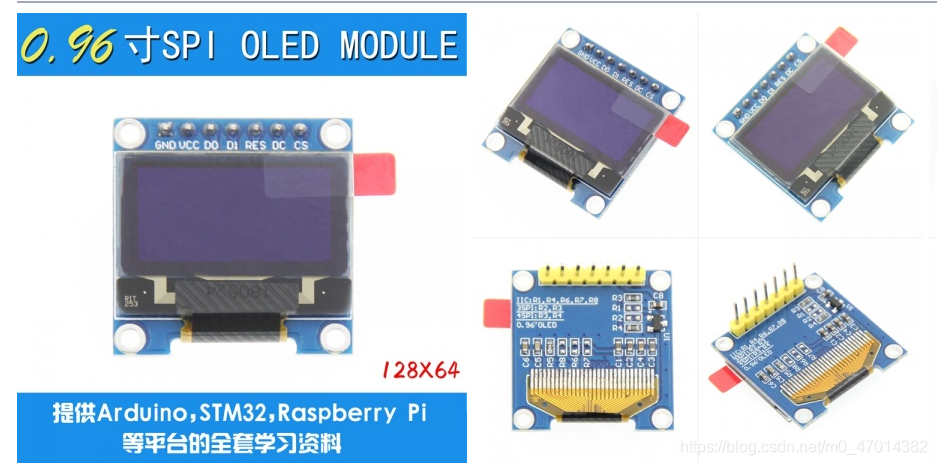

前往官网下载有关实验的学习资料，官网上也有模块的详细介绍。这里贴一张官网上的产品图片

也有模块引脚的详细说明

模块引脚	引脚说明
GND	OLED电源地
VCC	OLED 电源正（3.3v~5v）
D0	OLEDSPI和IIC总线时钟信号
D1	OLED SPI和IIC总线数据信号
RES	OLED复位信号，低电平复位（选择IIC总线时，该引脚需要接高电平（可以接VCC））
DC	OLED命令/数据输入选择信号，高电平：数据，低电平：命令（选择3线制SPI总线时，该引脚不需要使用（可以不接）；选择IIC总线时，该引脚需要接电源地）
CS	OLED片选信号，低电平使能（选择IIC总线时，该引脚需要接电源地）

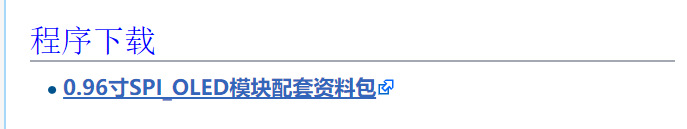

进入官网主要下载0.96寸SPl_OLED模块配套资料包

下面的参考资料可根据自己的需求自行下载。

三、执行程序

打开下载的资料包，点击1-Demo->Demo_STM32，选择与自己模块型号对口的工程打开。
之后需要对程序代码进行一些修改以满足实验要求。

test.c

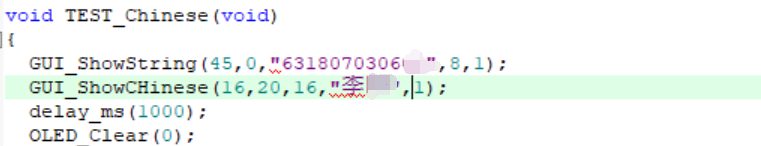

在程序这个位置插入自己的学号姓名。

• oledfont.h

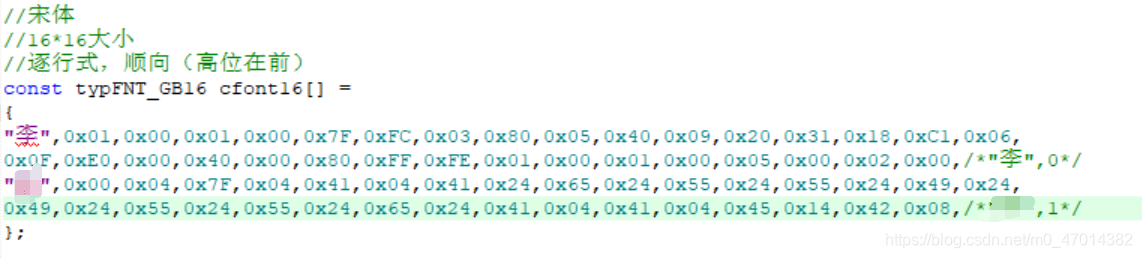

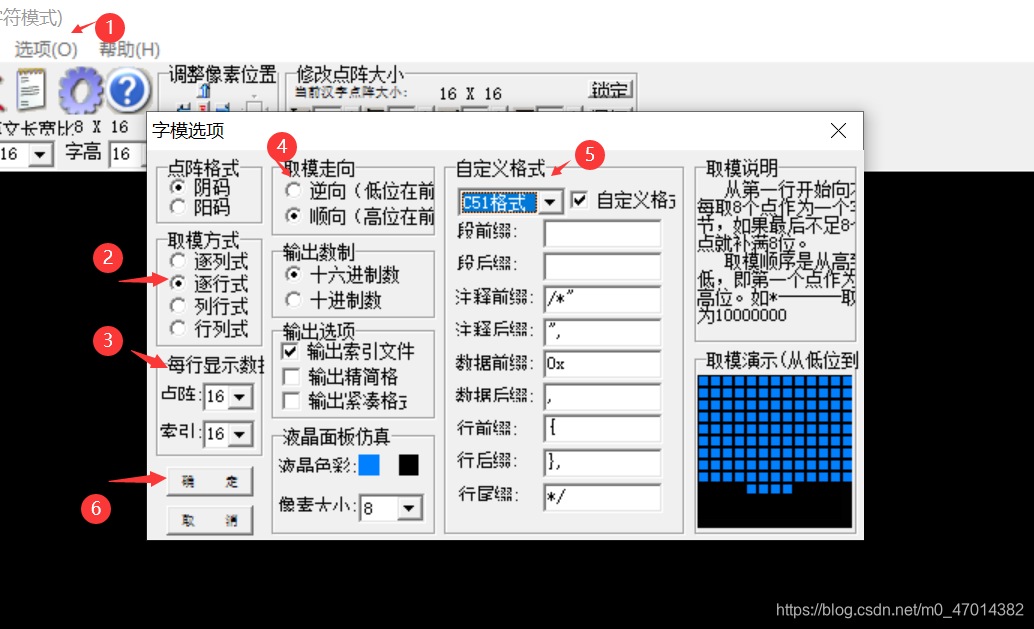

使用取字模软件（可在刚刚的官网上下载）生成名字的字模，需要注意的是取字模的时候需要将字模的格式调整正确，比如上图需要将字模选项中字体调为宋体（默认），每行列数据16*16大小，取模方式逐行式，取模走向顺向（高位在前），自定义格式C51格式。

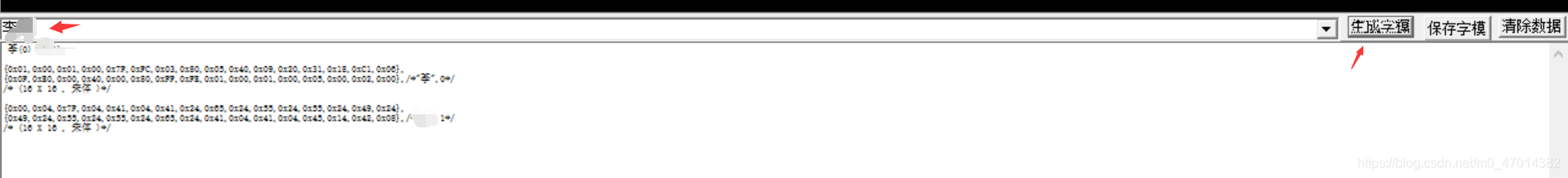

在输入栏输入名字，点击生成字模，将生成的字模复制进代码，注意不要出现乱码的情况。

• AHT20tem.h温湿度采集

#include "AHT20tem.h"

//读取AHT20的状态寄存器
u8 AHT20_Read_Status(void)
{


	u8 Byte_first,flag;
	IIC_Start();
    IIC_Send_Byte(0x71);
	flag=IIC_Wait_Ack();
	Byte_first = IIC_Read_Byte(flag);

	IIC_NAck();
	IIC_Stop();

	return Byte_first;
}

void AHT20_SendAC(void) //向AHT20发送AC命令
{


	IIC_Start();
	IIC_Send_Byte(0x70);
	IIC_Wait_Ack();
	IIC_Send_Byte(0xac);//0xAC采集命令
	IIC_Wait_Ack();
	IIC_Send_B
