为了复习OLED和超声波模块，做了OLED显示超声波测得的距离。

下面分别介绍二者如何使用：

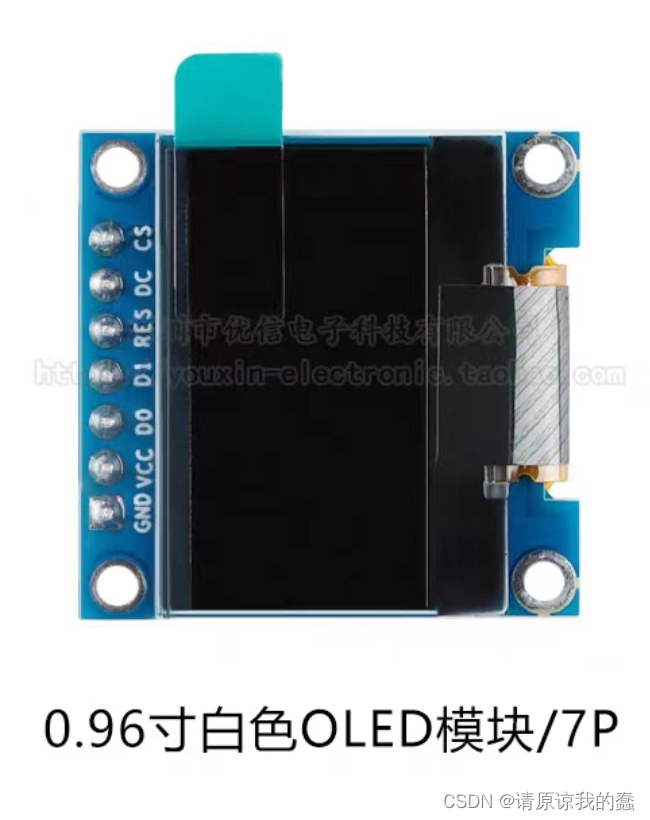

OLED我们选用7针 SPI作为通信方式，这种型号的OLED价格便宜，也方便使用。

上图淘宝也就是十几的价格。

一： 7针：

1 VCC 2 gnd

3 D0(作为spi的sclk时钟线)

4 D1(作为spi的sdin数据线)

5 rst(复位高电平复位)

6 DC(选择传输指令还是数据 DC=1传数据 DC=0传命令)

7 CS(片选信号低电平有效也可选择悬空不接)

二： OLED构造

用到的0.96寸OLED，其刷新率：128*64，同时显存也是128*64，其内部把显示区域划分为8页；64/8=8；所以一页的大小为128*8。用到[128][8]的二位数组代表每一个像素点亮灭状态，然后根据二维数组中0 1调用OLED_DrawPoint()函数，从而实现写数字写字符串画圆画线等函数(这些函数，厂家已经为我们编写好了)

三：OLED代码逻辑

首先OLED的驱动芯片是SSD1306，我们先对芯片进行初始化：

1 配置GPIO从而复位IC 和片选 (RST CS)

//---------------------------OLED端口定义--------------------------
#define OLED_CS  PAout(4)	//CS 片选信号 低电平有效
#define OLED_RST PAout(5) //RST 复位
#define OLED_RS  PAout(8)	//DC 选择传输指令还是数据DC=1传数据 DC=0传指令
#define OLED_WR  PGout(14)
#define OLED_RD  PGout(13)
//使用4线串行接口时使用
#define OLED_SCLK PBout(0)		//D0
#define OLED_SDIN PBout(1)		//D1

/*复位和片选*/
OLED_CS=1;
OLED_RS=1;

OLED_RST=0;
delay_ms(100);
OLED_RST=1;

注意：正点原子配置GPIO时，用的是寄存器版，配置为复用推挽输出，而我们一般开发中用到的大多是库函数，库函数配置时，GPIO的模式一定要设置为通用推挽输出。复用和通用的区别就在于通用不受开发板内部对于IO的设置，比如stm32f103 min开发板上的DS0 DS灯，如果复用推挽输出低电平点亮而通用则是高电平点亮，这是板子内设置该IO的极性为低，通用不受该限制。

2 向驱动芯片写入命令，从而设置基本参数(对比度电荷泵等)，调用OLED_WR——Byte()，这里的命令我就不一一介绍了(有些鸡肋).

eg:

    OLED_WR_Byte(0xAE,OLED_CMD); //关闭显示
	OLED_WR_Byte(0xD5,OLED_CMD); //设置时钟分频因子,震荡频率
	OLED_WR_Byte(80,OLED_CMD);   //[3:0],分频因子;[7:4],震荡频率
	OLED_WR_Byte(0xA8,OLED_CMD); //设置驱动路数
	OLED_WR_Byte(0X3F,OLED_CMD); //默认0X3F(1/64)
	OLED_WR_Byte(0xD3,OLED_CMD); //设置显示偏移
	OLED_WR_Byte(0X00,OLED_CMD); //默认为0

	OLED_WR_Byte(0x40,OLED_CMD); //设置显示开始行 [5:0],行数.

	OLED_WR_Byte(0x8D,OLED_CMD); //电荷泵设置
	OLED_WR_Byte(0x14,OLED_CMD); //bit2，开启/关闭
	OLED_WR_Byte(0x20,OLED_CMD); //设置内存地址模式
	OLED_WR_Byte(0x02,OLED_CMD); //[1:0],00，列地址模式;01，行地址模式;10,页地址模式;默认10;
	OLED_WR_Byte(0xA1,OLED_CMD); //段重定义设置,bit0:0,0->0;1,0->127;
	OLED_WR_Byte(0xC0,OLED_CMD); //设置COM扫描方向;bit3:0,普通模式;1,重定义模式 COM[N-1]->COM0;N:驱动路数
	OLED_WR_Byte(0xDA,OLED_CMD); //设置COM硬件引脚配置
	OLED_WR_Byte(0x12,OLED_CMD); //[5:4]配置

	OLED_WR_Byte(0x81,OLED_CMD); //对比度设置
	OLED_WR_Byte(0xEF,OLED_CMD); //1~255;默认0X7F (亮度设置,越大越亮)
	OLED_WR_Byte(0xD9,OLED_CMD); //设置预充电周期
	OLED_WR_Byte(0xf1,OLED_CMD); //[3:0],PHASE 1;[7:4],PHASE 2;
	OLED_WR_Byte(0xDB,OLED_CMD); //设置VCOMH 电压倍率
	OLED_WR_Byte(0x30,OLED_CMD); //[6:4] 000,0.65*vcc;001,0.77*vcc;011,0.83*vcc;

	OLED_WR_Byte(0xA4,OLED_CMD); //全局显示开启;bit0:1,开启;0,关闭;(白屏/黑屏)
	OLED_WR_Byte(0xA6,OLED_CMD); //设置显示方式;bit0:1,反相显示;0,正常显示
	OLED_WR_Byte(0xAF,OLED_CMD); //开启显示

3 开启显示并清屏

调用：OLED_Display_On();
OLED_Clear();

4 写入数据

一般调用：

/*写数据常用的函数，参数： x:列  y:行，size:指定字体大小，mode:选择显示颜色
对size（字体大小） 有1206  1608  2412字体,eg:1608:字体的高占16位，宽占8位，以此类推.
*/
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode);
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size);
void OLED_ShowString(u8 x,u8 y,const u8 *p,u8 size);

5 更新缓存

void OLED_Refresh_Gram(void)
{
	u8 i,n;
	for(i=0;i<8;i++)          //八页
	{
		OLED_WR_Byte (0xb0+i,OLED_CMD);    //设置页地址（0~7）
		OLED_WR_Byte (0x00,OLED_CMD);      //设置显示位置—列低地址
		OLED_WR_Byte (0x10,OLED_CMD);      //设置显示位置—列高地址
		for(n=0;n<128;n++)OLED_WR_Byte(OLED_GRAM[n][i],OLED_DATA);
	}
}

五总结与注意事项：

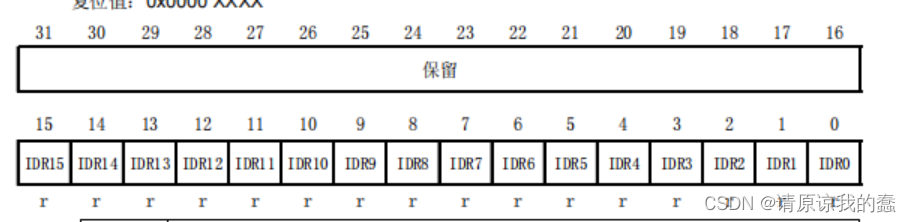

从正点原子官网下载来的代码是寄存器版，可移植性不高，当改为库函数时，发现不能使用，二者对比，查看了中文参考手册，一般我们配制GPIO只用到4个寄存器：

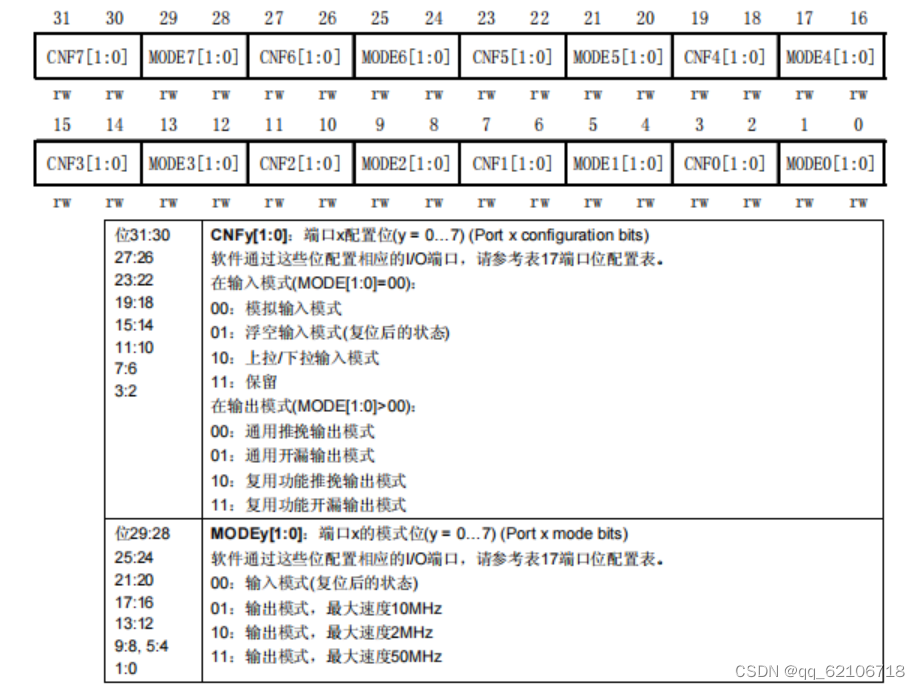

GPIO_CRL（端口配制低寄存器Low）：
