足部按摩洗浴机足疗机机械课程设计

文末获取完整开题报告+论文设计报告+CAD文件+SW文件等

---

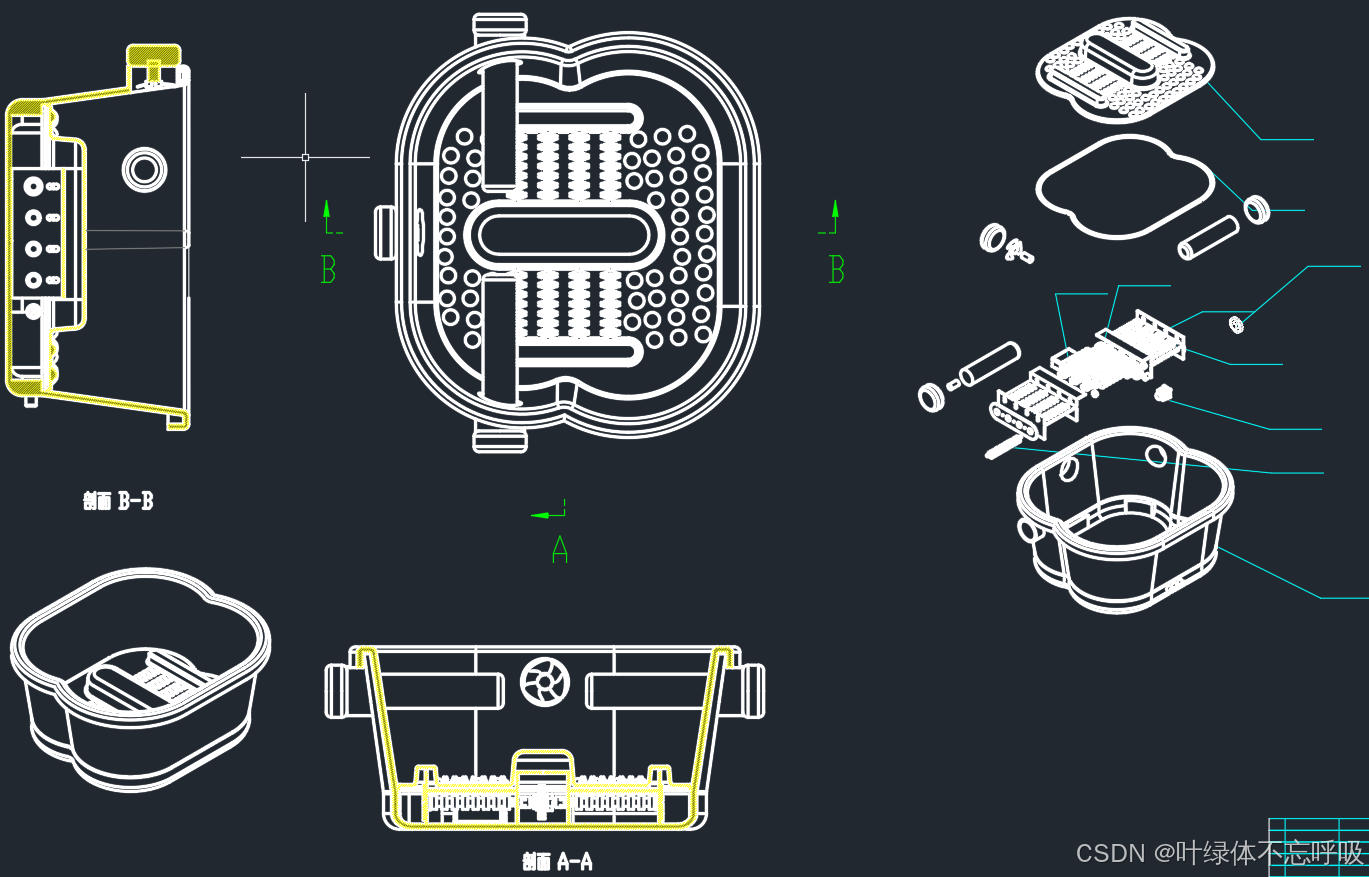

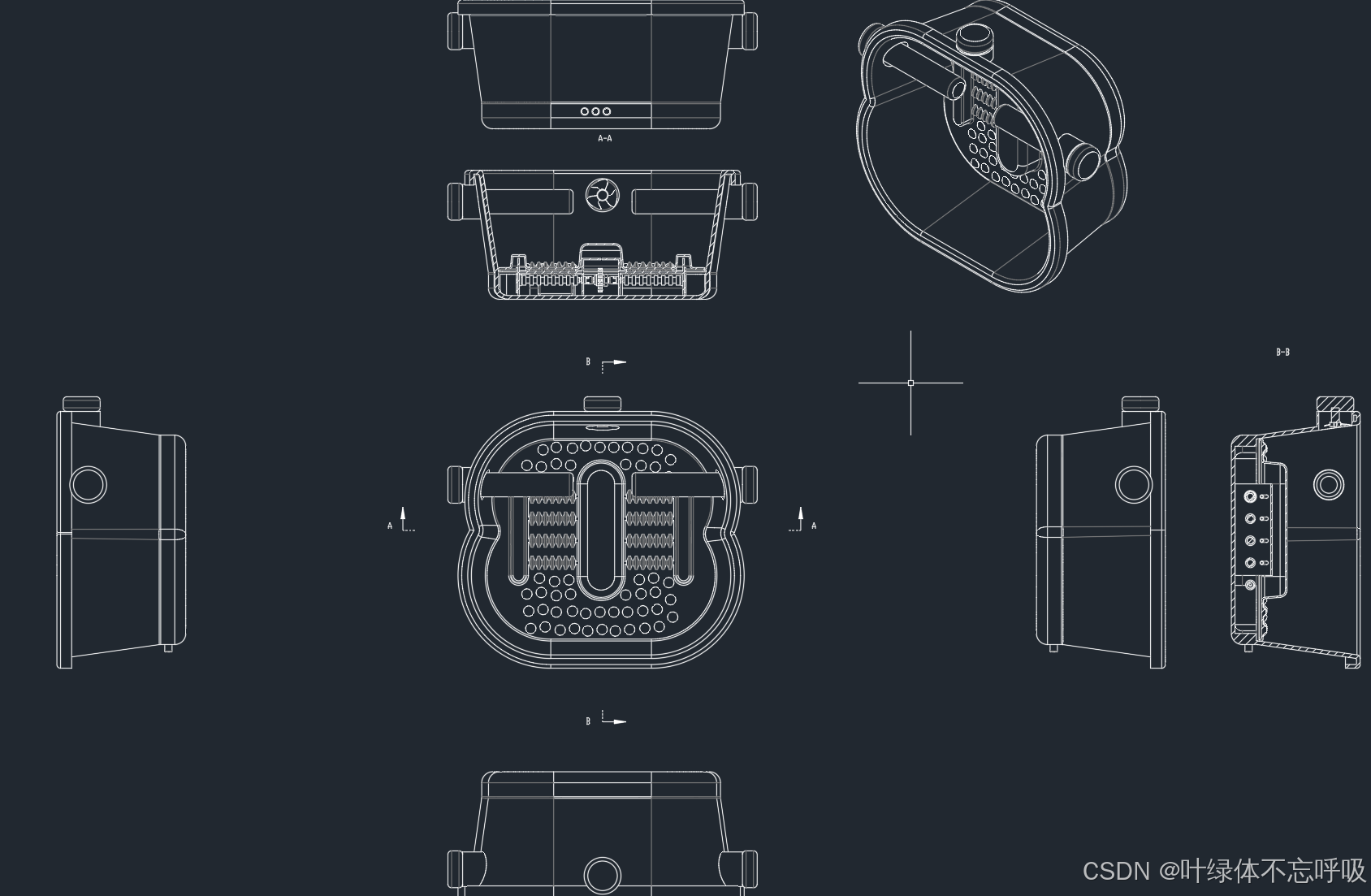

足部按摩洗浴机机 本发明的目的在于提供一种按摩洗浴机，其能够完全结合磁疗仪、红外发射器、臭氧发生器进行理疗，并在脚板底有排列整齐的按摩偏心轮，使在其上的按摩凸头能进行上下振动，从而达到对脚底的按摩。在脚指前和脚侧还有按摩毛刷，对足进行按摩及清洁。本发明的按摩洗浴机包含有给被按摩的使用者施加机械刺激的按摩机械、和用于驱动上述按摩机械的电动机、和用于控制上述电动机运转的控制设备；控制设备的信号传到控制面板进行控制。控制程序信号会转换为控制电动机及其它部件运转的控制信号。从而实现足浴机对脚的按摩及理疗。
关键词：按摩机械 、电动机 、控制程序

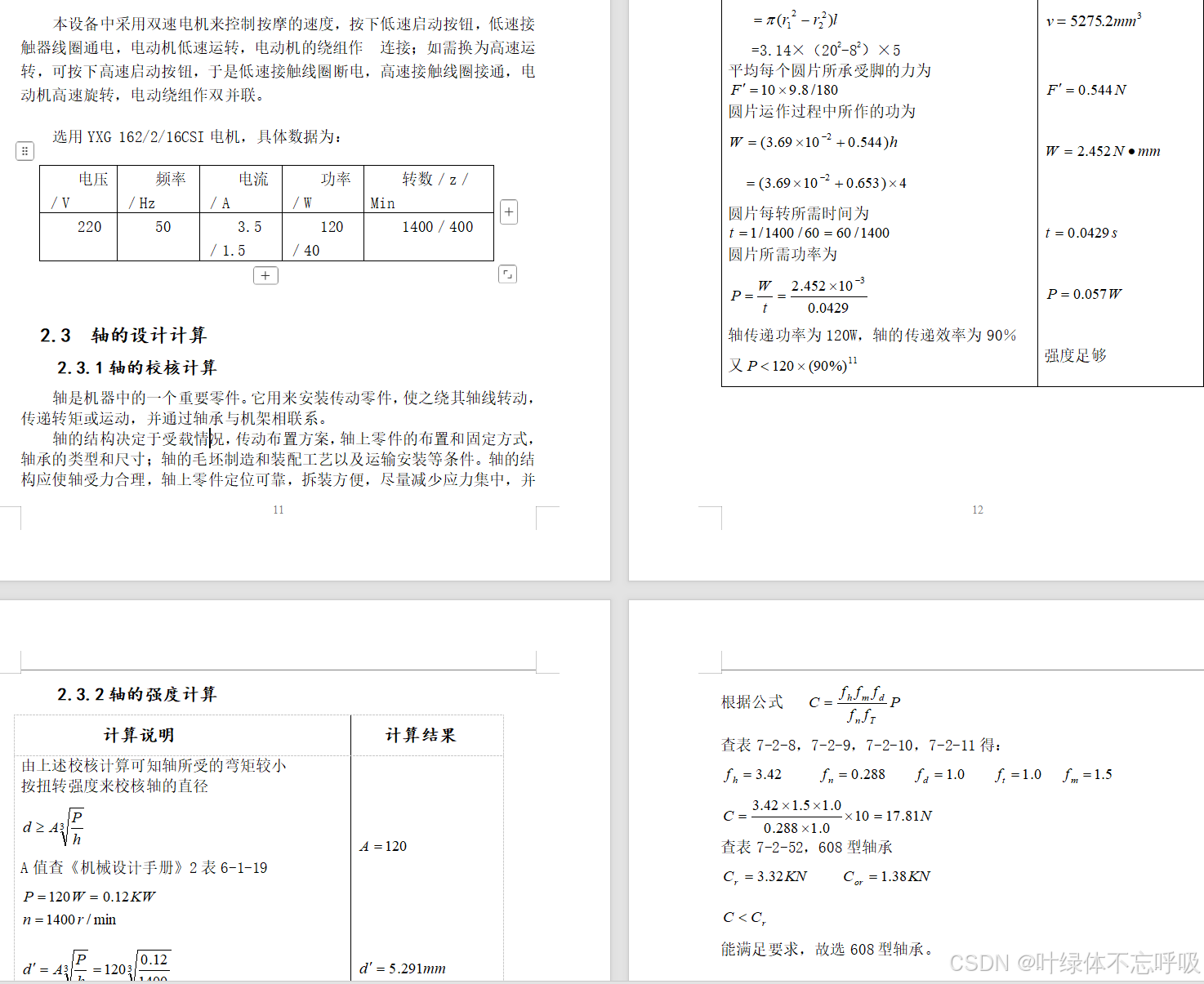

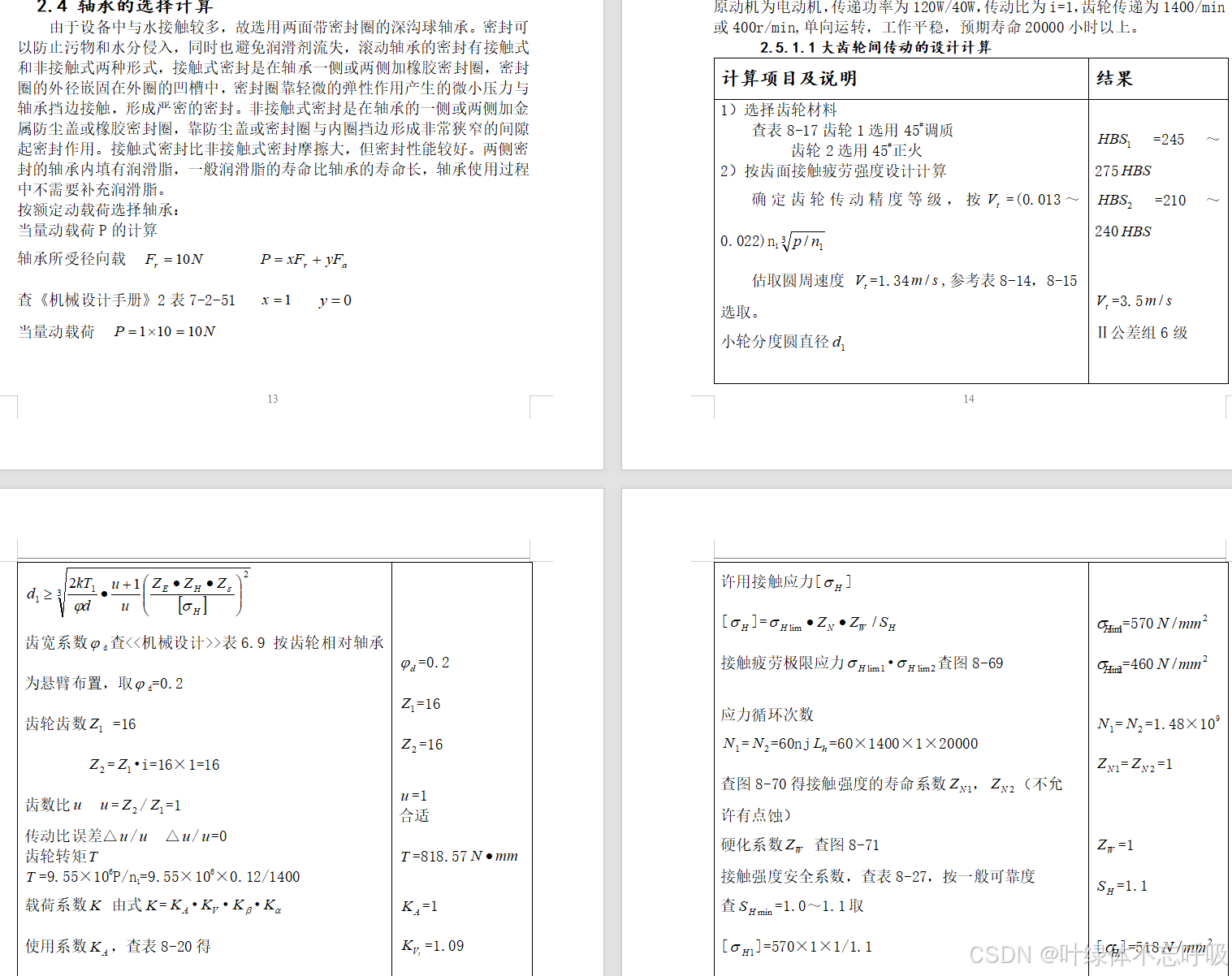

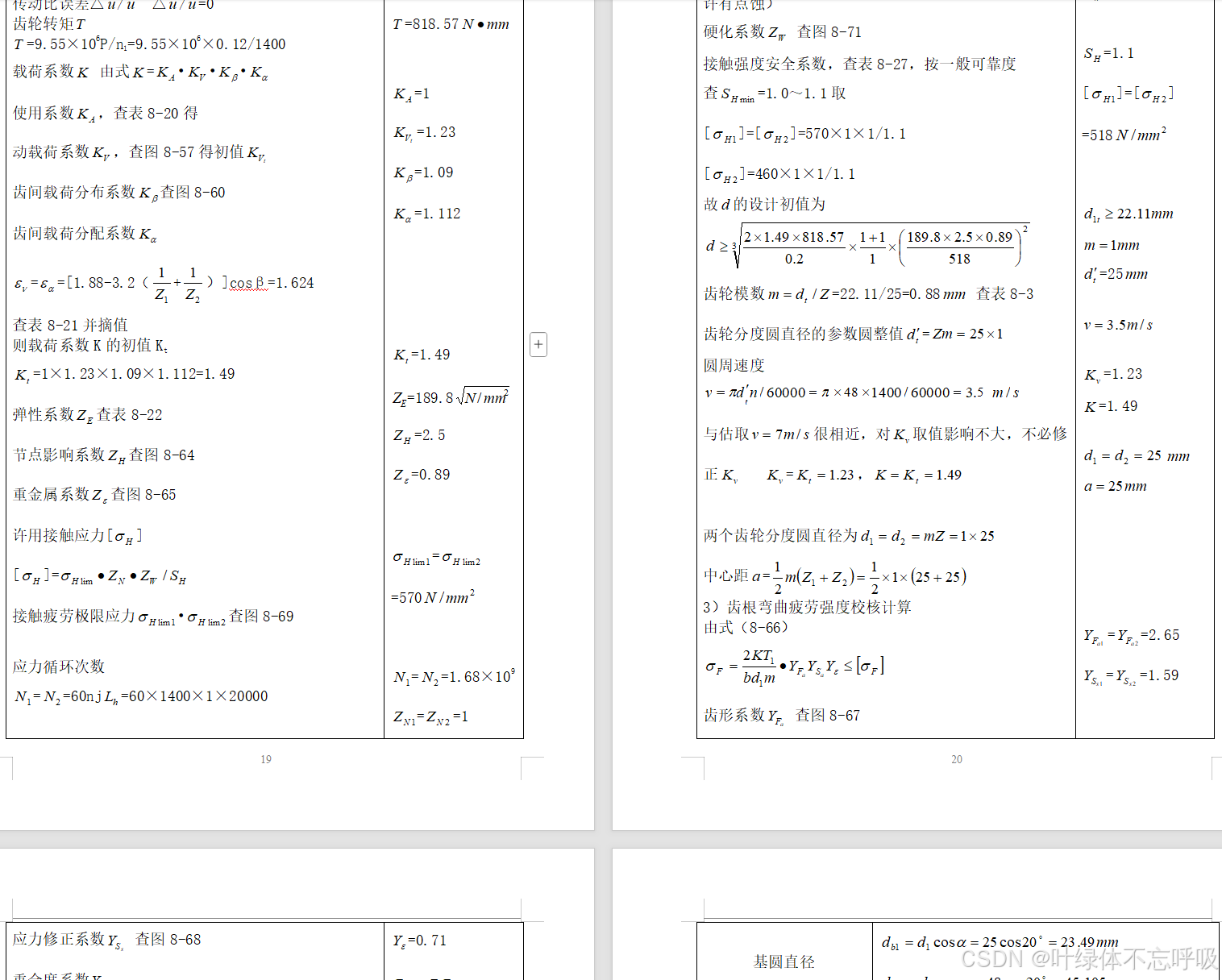

主要系统的设计计算

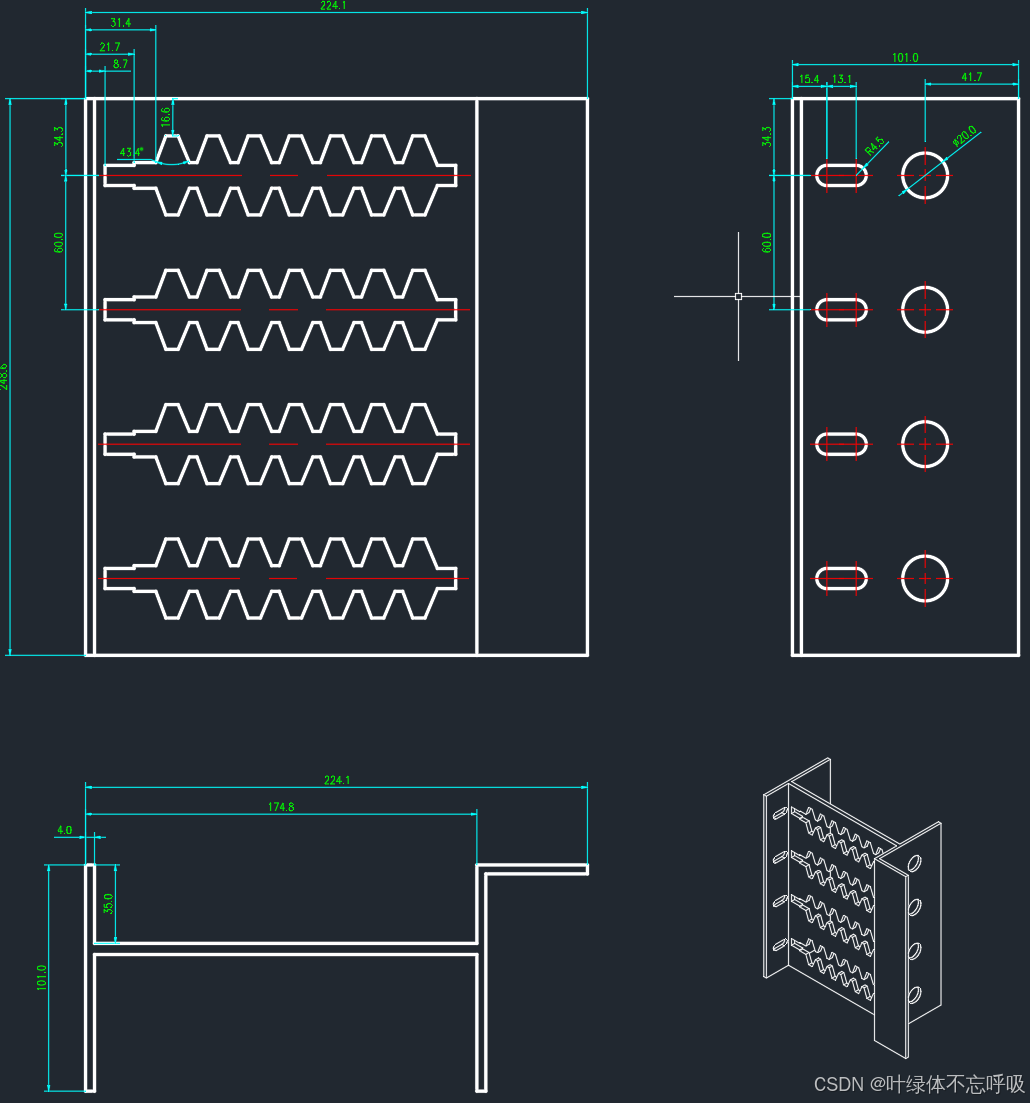

其它各部件设计

盖设计

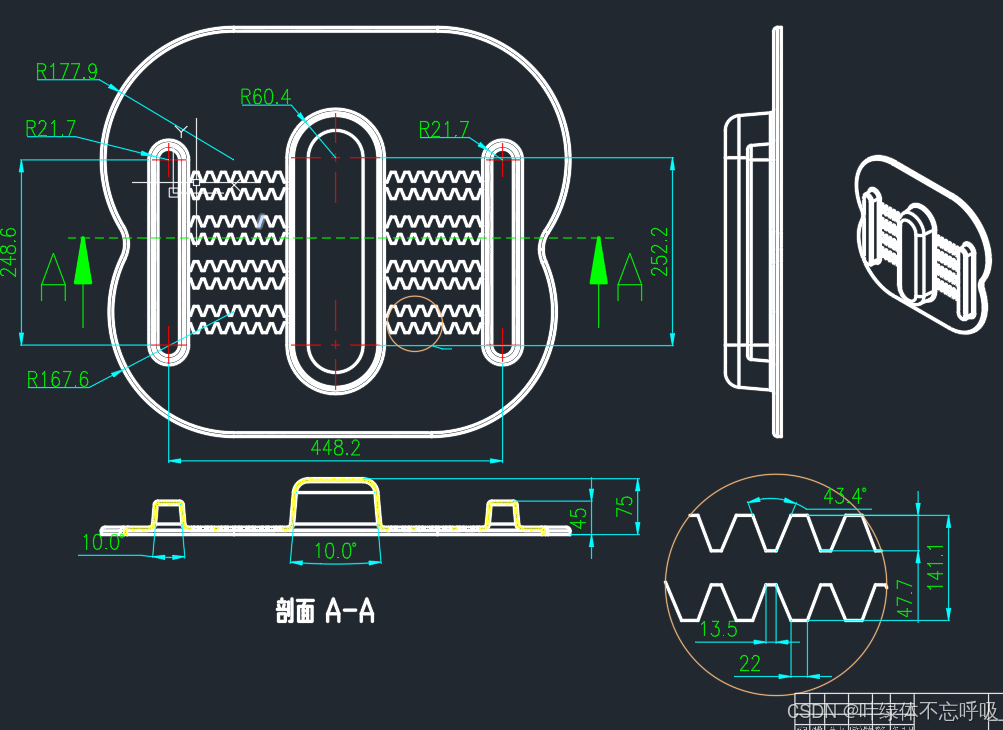

采用透明的塑料材料制成，洗浴机盖的图如下：
俯视图：

盖上的滑槽设计：
为了节省盖的占用空间，将盖设计为滑槽式，只占原来空间的1/2。打开时，将后半部的盖往前一拉就叠在前半部的上面，再把整个盖往上宣靠在控制台的正面。关闭时将盖下推，再往自己方向拉即可，上部分的盖顺着滑槽正好和下部分的盖吻合，拼成一整体的盖。既不占用空间，又方便使用。

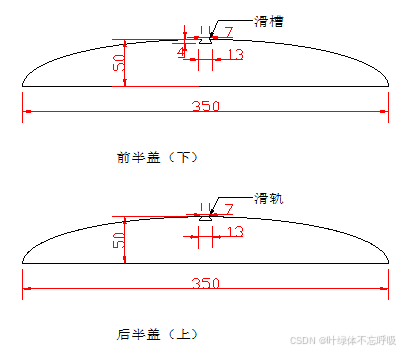

盖滑槽的主视图（盖厚2mm）：

洗浴机脚轮设计
洗浴机的体积不是很大，加满水重约为25kg，为方便洗浴机的移动，把浴机的脚轮设计为万向的，尤其是对老人和身体不便者而言，就显得更有必要。但有一问题是：如何让浴机在洗浴的同时又不前后左右移动？
因此选用一种可调节塑料万向节。它包括轮架和滚轮，其特征在于轮架的下部连接有限位塞，限位塞能与滚球相接触，滚球的一部分球体位于限位塞外侧，在轮架上连接有调节螺旋套。采用高强度的塑料材料制造、具有制作容易、结构简捷、使用方便、支撑稳定的特点，它是家用器具、柜架较理想的附属装置。
它包括轮架和滚轮，其特征在于所述轮架的下部固定连接有限位塞，限位塞能与滚球相接触，滚球的一部分球体位于限位塞的外侧，在轮架上连接有调节螺旋套。
选用TW5Q（平型）脚轮，4个，每个能承受30kg 的重力，远远超过了浴机和脚的重力，所以可用。尺寸如下：

各部分电线及电路的设计

电路线皆采用防水电线，具有防腐、漏电保护功能。
电源线

1. 电源的导线一般可分为「火线」、「中性线」及「地线」，设计上所需注意的事项包括：
   ·火线和中性线皆为带电体。
   ·地线与大地同电位，为非带电体。
   ·火线通常为黑色；中性线通常为白色；地线通常为绿色。
2. UL 安全要求：
   ·电源火线需接到产品主开关、主保险丝及标准插头细边叶片。
   ·电源中性线需接到产品标准插头宽边叶片。
   ·标准接地插头的头型，接地端子有先进后出的设计。
   4.2 单片机内振荡信号的产生
   8051芯片内部有一个高增益反相放大器，用于构成振荡器。反相放大器的输入端为XTAL1，输出端为XTAL2，分别是8051的19脚和18脚。在XTAL1 和XTAL2两端跨接石英晶体及两个电容就可以构成稳定的自激振荡器。电容器C1和C2通常取30pF左右，对振荡频率有微调作用。振荡频率范围是1.2MHZ～12MHZ。
   8051也可使用外部振荡脉冲信号，由XTAL2端输入，直接送至内部时钟电路。因为XTAL2的逻辑电平与TTL电平不兼容，所以应接一个上拉电阻（5.1）。
   本设计中采用第一种电路产生振荡信号。

复位及复位电路
复位是单片机的初始化操作。其主要功能是把PC初始化为0000H，是单片机从0000H单元开始执行程序。除了进入系统的正常初始之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需要复位键重新启动。
复位操作有上电自动复位和按键手动复位两种方式。
上电自动复位是通过外部复位电路的电容充电来实现的。
这样，只要电源VCC的上升时间不超过1ms，就可以实现自动上电复位，即接通电源就完成了系统的复位初始化。
按键手动复位有电平方式和脉冲方式两种。其中，按键电平复位是通过使复位端经电阻与VCC电源接通而实现的；而按键脉冲复位则是利用RC微分电路产生的正脉冲来实现的，其电路如图5-4所示。
复位电路虽然简单，但其作用非常重要。一个单片机系统能否正常运行，首先要检查是否能复位成功。
本设计中采用按键电平复位。

---
