ensp简单防火墙

防火墙配置

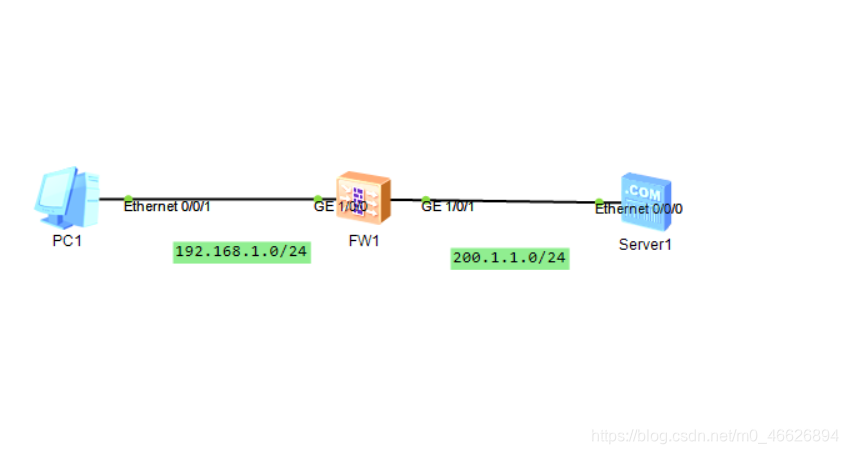

实验环境

实验思路

• 设置PC和Server的IP与网关
• 配置防火墙端口
• 在防火墙设置trust和untrust区
• 测试连通性，查看防火墙是否起作用

实验过程

1、pc和server IP设置

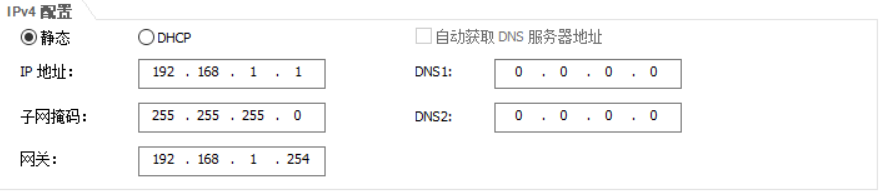

PC：

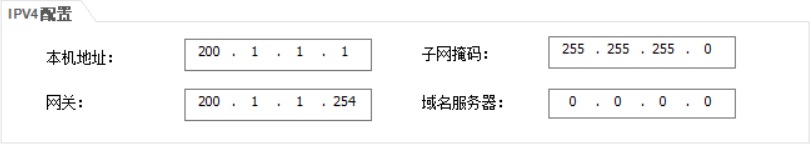

server：

2、端口设置

[USG6000V1]int g1/0/0

[USG6000V1-GigabitEthernet1/0/0]ip add 192.168.1.254 24

[USG6000V1-GigabitEthernet1/0/0]int g1/0/1

[USG6000V1-GigabitEthernet1/0/1]ip add 200.1.1.254 24

[USG6000V1-GigabitEthernet1/0/1]

3、配置防火墙

[USG6000V1]firewall zone trust

[USG6000V1-zone-trust]add int g1/0/0

[USG6000V1]firewall zone untrust

[USG6000V1-zone-untrust]add int g1/0/2

[USG6000V1]int g1/0/0

[USG6000V1-GigabitEthernet1/0/0]service-manage ping permit

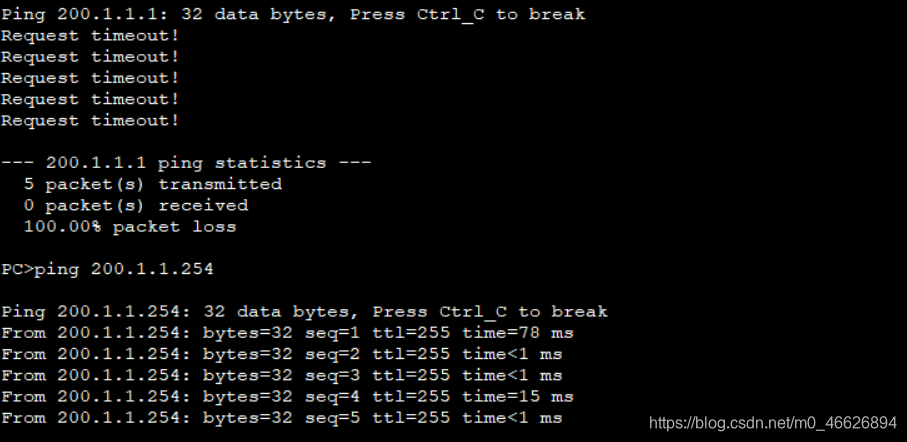

trust区绑定g1/0/0口和untrust区绑定g1/0/1口，并允许ping g1/0/0口，此时可以ping通防火墙两端端口，却无法与服务器联通，需要允许trust区的流量通过防火墙进入untrust区，进行一下操作

[USG6000V1]security-policy

[USG6000V1-policy-security]rule name t_u

[USG6000V1-policy-security-rule-t_u]source-address 192.168.1.1 24

[USG6000V1-policy-security-rule-t_u]destination-address 200.1.1.1 24

[USG6000V1-policy-security-rule-t_u]action permit

4、连通性

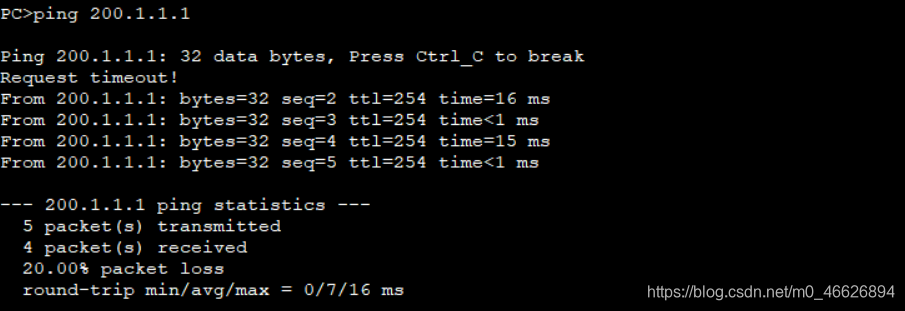

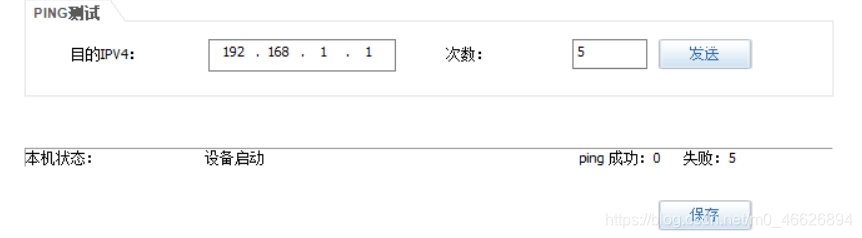

可以看到从pc到server的流量可以通过，从server ping pc无法ping通。

总结

防火墙是通过有机结合各类用于安全管理与筛选的软件和硬件设备，帮助计算机网络于其内、外网之间构建一道相对隔绝的保护屏障，以保护用户资料与信息安全性的一种技术，通过合理配置合理部署防火墙安全策略以及安全区域，可以实现内网用户可以访问外网用户，反之不能访问内网用户和外网用户均可以访问服务器
