链路聚合的配置手工模式和LACP模式

文章目录

1、实验环境

  • 配置手工模式
    搭建
  • 配置LACP模式
    在这里插入图片描述

2、实验思路

配置手工模式

  • 使用eNPS建立拓扑结构
  • 在SW1和SW2上实施手动配置的链路聚合功能
  • 在SW1上检查Eth-Trunk的配置和状态

配置LACP模式

  • 使用eNPS建立拓扑结构
  • 在SW1和SW2上实施手动配置的链路聚合功能
    1.创建聚合口
    2.配置聚合模式
    3.添加端口成员
    4。配置系统的优先级
    5.确认活动端口上限
    6.修改端口优先级
  • 在SW1上检查Eth-Trunk的配置和状态

3、具体实施

1.手动配置

  • 完成两个交换机的网络拓扑并开启

    • 将放置的交换机连接。
    • 框选交换机后全部开启。
    • 连接线处显示绿色信号灯，表示全部开启工作。

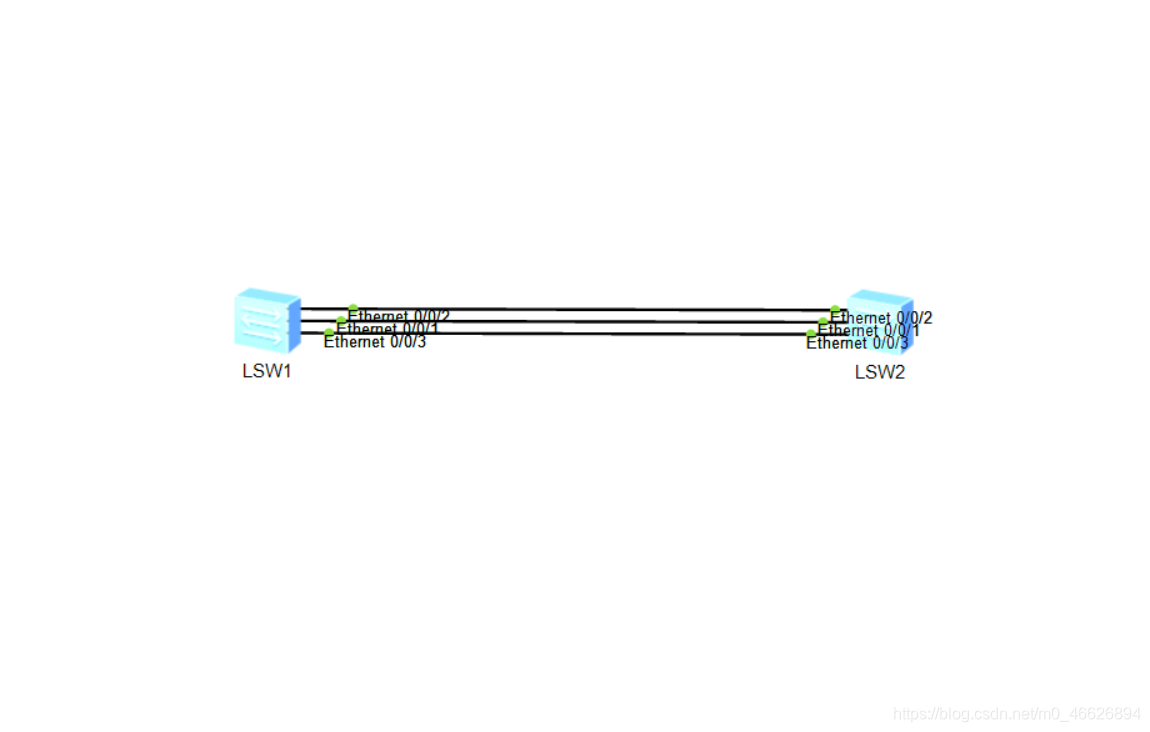

      在这里插入图片描述

  • 在SW1和SW2上实施手动配置的链路聚合功能 SW1：

<SW1>sy
[SW1]interface Eth-Trunk 1
[SW1-Eth-Trunk1]trunkport Ethernet 0/0/1 to 0/0/3

SW2：

[SW2]interface Eth-Trunk 2
[SW2-Eth-Trunk2]trunkport Ethernet 0/0/1 to 0/0/3

执行命令mode manual load-balance可以设置执行模式，默认模式为手动配置，所以此处可以省略

  • 在SW1和SW2上检查Eth-Trunk的配置和状态

SW1：

[SW1-Eth-Trunk1]display eth-trunk 1
Eth-Trunk1's state information is:
WorkingMode: NORMAL         Hash arithmetic: According to SIP-XOR-DIP
Least Active-linknumber: 1  Max Bandwidth-affected-linknumber: 8
Operate status: up          Number Of Up Port In Trunk: 3
--------------------------------------------------------------------------------
PortName                      Status      Weight
Ethernet0/0/1                 Up          1
Ethernet0/0/2                 Up          1
Ethernet0/0/3                 Up          1

SW2：

[SW2-Eth-Trunk2]display eth-trunk 2
Eth-Trunk2's state information is:
WorkingMode: NORMAL         Hash arithmetic: According to SIP-XOR-DIP
Least Active-linknumber: 1  Max Bandwidth-affected-linknumber: 8
Operate status: up          Number Of Up Port In Trunk: 3
--------------------------------------------------------------------------------
PortName                      Status      Weight
Ethernet0/0/1                 Up          1
Ethernet0/0/2                 Up          1
Ethernet0/0/3                 Up          1

从以上信息看出Eth-Trunk 1中包含3个成员接口Ethernet1/0/1、Ethernet1/0/2和Ethernet1/0/3。成员接口的状态都为Up。

注：
在Eth-Trunk接口视图下：执行以下任一个步骤，添加 Eth-Trunk成员接口。

1、 执行 trunkport interface-type { interface-number1 [ to interface-number2] } &<1-16>命令，批量增加成员接口。
2、执行 trunkport interface-type interface-number命令，增加一个成员接口。

2.LACP配置

  • 使用eNPS建立拓扑结构

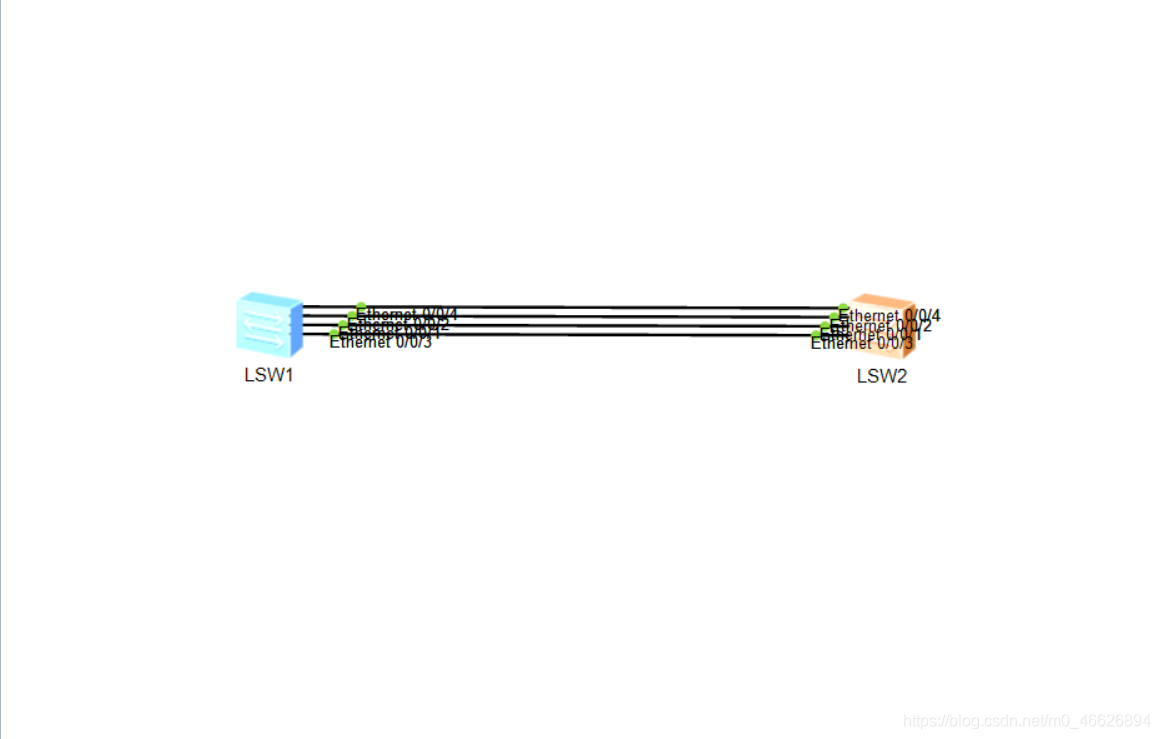

    在这里插入图片描述

  • 在SW1和SW2上实施手动配置的链路聚合功能

SW1：

[SW1]int Eth-Trunk 10
[SW1-Eth-Trunk10]mode lacp-static
[SW1-Eth-Trunk10]trunkport GigabitEthernet 0/0/1 to 0/0/4
[SW1-Eth-Trunk10]lacp preempt enable
[SW1-Eth-Trunk10]lacp preempt delay 10
[SW1-Eth-Trunk10]max active-linknumber2
[SW1]int g0/0/4
[SW1-Ethernet0/0/1]lacp priority 4096
[SW1-Ethernet0/0/3]lacp priority 4096

SW2：

[SW2]int Eth-Trunk 20
[SW2-Eth-Trunk20]mode lacp-static
[SW2-Eth-Trunk20]trunkport GigabitEthernet 0/0/1 to 0/0/4
[SW2-Eth-Trunk20]lacp preempt enable
[SW2-Eth-Trunk20]lacp preempt delay 10
[SW2-Eth-Trunk20]max active-linknumber 2
[SW2]int g0/0/4
[SW2-Ethernet0/0/1]lacp priority 4096
[SW2-Ethernet0/0/3]lacp priority 4096

1.创建聚合口
2.配置聚合模式
3.添加端口成员
4。配置系统的优先级
5.确认活动端口上限
6.修改端口优先

  • 在SW1和SW2上检查Eth-Trunk的配置和状态

SW1：

[SW1-Eth-Trunk10]dis eth-trunk 10
Eth-Trunk10's state information is:
Local:
LAG ID: 10                  WorkingMode: STATIC
Preempt Delay Time: 10      Hash arithmetic: According to SIP-XOR-DIP
System Priority: 32768      System ID: 4c1f-cc03-58bf
Least Active-linknumber: 1  Max Active-linknumber: 2
Operate status: up          Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
ActorPortName          Status   PortType PortPri PortNo PortKey PortState Weight
Ethernet0/0/1          Selected 100M     4096    2      2593    10111100  1
Ethernet0/0/2          Unselect 100M     32768   3      2593    10100000  1
Ethernet0/0/3          Selected 100M     4096    4      2593    10111100  1
Ethernet0/0/4          Unselect 100M     32768   5      2593    10100000  1

Partner:
--------------------------------------------------------------------------------
ActorPortName          SysPri   SystemID        PortPri PortNo PortKey PortState
Ethernet0/0/1          32768    4c1f-cc27-11a2  4096    2      5153    10111100
Ethernet0/0/2          32768    4c1f-cc27-11a2  32768   3      5153    10100000
Ethernet0/0/3          32768    4c1f-cc27-11a2  4096    4      5153    10111100
Ethernet0/0/4          32768    4c1f-cc27-11a2  32768   5      5153    10100000

SW2：

[SW2-Eth-Trunk20]dis eth-trunk 20
Eth-Trunk20's state information is:
Local:
LAG ID: 20                  WorkingMode: STATIC
Preempt Delay Time: 10      Hash arithmetic: According to SIP-XOR-DIP
System Priority: 32768      System ID: 4c1f-cc27-11a2
Least Active-linknumber: 1  Max Active-linknumber: 2
Operate status: up          Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
ActorPortName          Status   PortType PortPri PortNo PortKey PortState Weight
Ethernet0/0/1          Selected 100M     4096    2      5153    10111100  1
Ethernet0/0/2          Unselect 100M     32768   3      5153    10100000  1
Ethernet0/0/3          Selected 100M     4096    4      5153    10111100  1
Ethernet0/0/4          Unselect 100M     32768   5      5153    10100000  1

Partner:
--------------------------------------------------------------------------------
ActorPortName          SysPri   SystemID        PortPri PortNo PortKey PortState
Ethernet0/0/1          32768    4c1f-cc03-58bf  4096    2      2593    10111100
Ethernet0/0/2          32768    4c1f-cc03-58bf  32768   3      2593    10100000
Ethernet0/0/3          32768    4c1f-cc03-58bf  4096    4      2593    10111100
Ethernet0/0/4          32768    4c1f-cc03-58bf  32768   5      2593    10100000

可以看出，由于0/0/1和0/0/3的接口优先级小，接口成为了活动接口，而0/0/2和0/0/4接口根据选举规则，变成了备份接口

个人总结

  • 链路聚合常用命令

1.创建链路聚合组：Interface eth-trunk trunk-id (0-63)

2.配置链路聚合模式：[huawei- Eth-Trunk 1] mode {lacp/manual load-balance}，Mode lacp配置链路聚合模式为lacp模式，mode manual load-balance配置链路集合模式为手工模式。默认为手工模式。注:需要保持两端链路聚合模式一致。

3.将接口加入链路聚合组中：

  • [huawei GigabitEthernet0/0/1] eth-trunk trunk-id
    在接口视图下，把接口加入到Eth-Trunk中。
  • [huawei Eth-Trunk1] trunkport interface-type {interface-number}
    在Eth-Trunk视图中将接口加入到链路聚合组中,
    此部分两条命令都可以实现。

4.配置系统|lacp优先级：[huawei] lacp priority priority-level，系统lacp优先级值越小优先级越高，缺省情况下系统lacp优先级为32768。

5.配置接口lacp优先级：[huawei GigabiaEthernet0/0/1] lacp priority priority，在接口视图下配置接口lacp优先级,缺省情况下，接口的lacp优先级是32768.接口优先级值越小，接口的lacp优先级越高。只有在接口已经加入到链路聚合中才可以配置该命令。

7.配置最大活动接口数：[huawei Eth-Trunk1] max active-linknumber {number}，注:保持本端和对端的最大活动接口数一致， 只有lacp模式支持配置最大活动接口数。

  • 链路聚合的原理与好处

1、什么是链路聚合

链路聚合是把两台设备之间的链路聚集在一块，当做一条逻辑链路使用。

2、链路聚合带来的好处

  • 链路聚合可以提高链路的带宽。理论上，通过链路聚合，可使一个聚合端口的带宽最大为所有成员端口的带宽总和。
  • 链路聚合可以提高网络的可靠性。配置了链路聚合的端口，若其中一端口出现故障，则该成员端口的流量就会切换到成员链路中去。保障了网络传输的可靠性。
  • 链路聚合还可以实现流量的负载均衡。把流量平均分到所有成员链路中去。使得每个成员链路最低限度的降低产生流量阻塞链路的风险
  • LACP作用

LACP的作用是根据系统本地信息以及与对端系统动态交换的信息，自动形成链路的汇聚或解汇聚，并控制链路的报文收发状态。没有运行LACP的聚合，称之为手工聚合，由管理员指定聚合成员，并根据端口的up/down状态来确定是否聚合。
