模电·多级放大电路的耦合方式_阻容耦合_044

  将放大电路的前级输出端通过电容接到后级输人端，称为阻容耦合方式图1.所示为两级阻容耦合放大电路，第一级为共射放大电路，第二级为共集放大电路。
  由于电容对直流量的电抗为无穷大，因而阻容耦合放大电路各级之间的直流通路各不相通，各级的静态工作点相互独立，在求解或实际调试Q点时可按单级处理，所以电路的分析、设计和调试简单易行。而且，只要输入信号频率较高，耦合电容容量较大，前级的输出信号就可以几乎没有衰减地传递到后级的输入端，因此，在分立元件电路中阻容耦合方式得到非常广泛的应用。
  阻容耦合放大电路的低频特性差，不能放大变化缓慢的信号。这是因为电容对这类信号呈现出很大的容抗，信号的一部分甚至全部都衰减在合电容上，而根本不向后级传递。此外，在集成电路中制造大容量电容很困难，甚至不可能，所以这种耦合方式不便于集成化。
  应当指出，通常，只有在信号频率很高、输出功率很大等特殊情况下，才采用阻容耦合方式的分立元件放大电路。

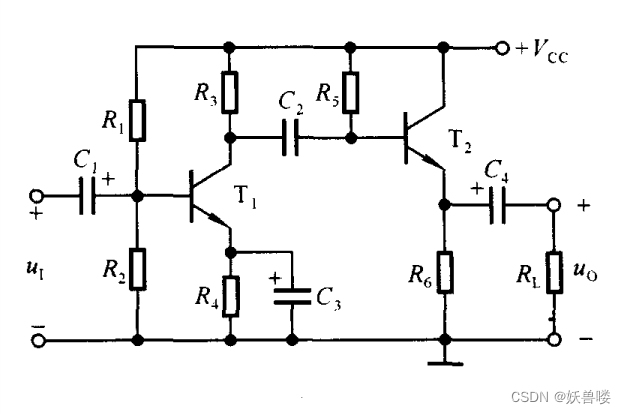

图1. 两级阻容耦合放大电路
