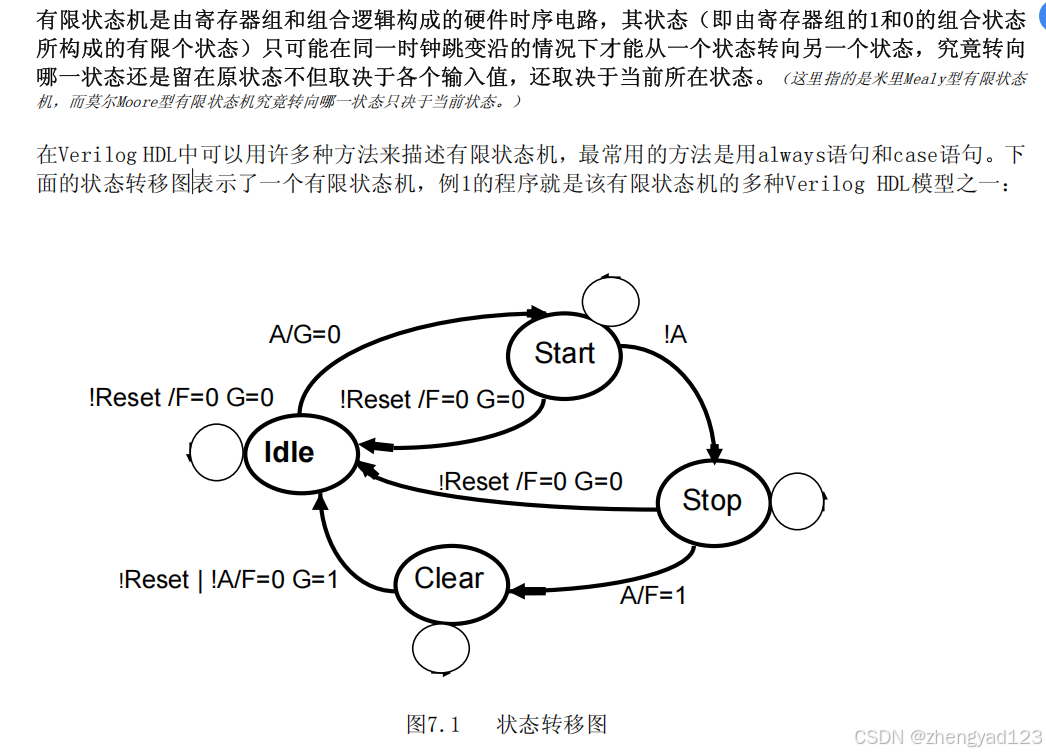

有限状态机 及 Gray码 独热编码

Gray码（格雷码）

独热编码（One-Hot Encoding）

在Verilog中，Gray码（格雷码）和独热编码（One-Hot Encoding）都有各自的应用场景和优势。以下是对这两种编码方式在Verilog中应用的详细分析：

一、Gray码在Verilog中的应用

1. 减少状态转换错误：

   • Gray码在相邻状态转换时只有一位发生变化，这有助于减少状态转换时的错误。在数字电路中，由于传输延迟和电路噪声等因素，状态转换时可能会出现错误。而Gray码的特性使得在状态转换过程中，即使存在这些干扰因素，也不会出现其他非法的中间状态，从而提高了系统的稳定性。

2. 低功耗：

   • Gray码还可以降低动态功耗。在状态转换时，由于只有一位发生变化，因此电路的翻转率较低，从而减少了功耗。这对于需要低功耗设计的电路来说是非常有益的。

3. 异步时序逻辑设计：

   • 在异步时序逻辑设计中，Gray码也得到了广泛应用。例如，在异步FIFO的指针计数中，使用Gray码可以减少读写地址在跨时钟传输时出现的错误，提高电路的可靠性。

二、独热编码在Verilog中的应用

1. 简化译码逻辑：

   • 独热编码使用N位状态寄存器来对N个状态进行编码，每个状态都由独立的寄存器位表示。在任意时刻，只有一个位是有效的（即值为1），其余位均为0。这种编码方式简化了译码逻辑，因为可以直接通过检查对应位是否为1来判断当前状态。

2. 易于修改和扩展：

   • 独热编码的另一个优势是易于修改和扩展。如果需要增加新的状态或改变状态转换条件，只需在状态寄存器中增加相应的位或修改状态转换逻辑即可，而不会影响状态机的其他部分。

3. 状态数较少且条件复杂的场景：

   • 独热编码适合用于状态数较少但条件复杂的有限状态机设计。在这种情况下，使用独热编码可以简化状态机的设计和实现过程。

三、应用实例

1. Gray码应用实例：

   • 在一个异步FIFO设计中，可以使用Gray码对读写地址进行编码。这样可以减少在跨时钟传输时出现的错误，提高电路的可靠性。具体的实现方式是将读写地址转换为Gray码后再进行传输，接收端再将Gray码转换回原始的二进制地址。

2. 独热编码应用实例：

   • 在一个状态机设计中，如果状态数较少且条件复杂，可以使用独热编码来表示状态。例如，一个具有4个状态的状态机可以使用4位寄存器来表示这4个状态。在任意时刻，只有一位是有效的（即值为1），其余位均为0。这样可以直接通过检查对应位是否为1来判断当前状态，并根据当前状态和输入条件来确定下一个状态。

四、总结

在Verilog中，Gray码和独热编码都有各自的应用场景和优势。Gray码适用于需要减少状态转换错误、降低功耗以及进行异步时序逻辑设计的场景；而独热编码则适用于状态数较少且条件复杂的有限状态机设计。在实际应用中，开发者应根据系统的实际情况和需求选择合适的编码方式。
