视觉slam14讲之相机与框架

一. 视觉相机

     视觉slam使用的相机，以一定速率拍摄周围的环境，形成一个连续的视频流，用以采集数据。使用到的相机分为：单目相机（Monocular），双目相机(Stereo)和深度相机(RGB-D)三大类。前2个较容易，而RGB-D原理较复杂，除了能够采集到彩色图片，还能读出每个像素与相机之间的距离。这个在视觉slam才使用极多。
     单目相机：只使用一个摄像头进行slam。结构简单，成本特别低。
          原理：相机本质就是拍照，将场景在相机成像平面留下一个投影。以2维形式放映三维的世界。其中丢掉了一个维度-深度（就是距离）。人眼通过大量的图像，形成一种天生的直觉，能有较好的距离感。但对机器而言，这就有点强机所难了。要想将二维投影恢复成三维结构，必须改变相机的视角。在单目slam也使用该原理，移动相机才能估计它的运动（Motion），同时估计场景中物体的远近和大小，可以称之为结构(Structure)。怎么估计这些运动和结构呢？生活中我们就知道，相机往右移动，那么图像里的东西就往左边移动，运动解决了。另一方面，远处的物体移动快，近处物体移动慢。移动形成的视差，就可以判断那些物体离得远，哪些物体离得近了。这个仍是一个相对值，这说明单目slam估计的轨迹和地图将与真实的轨迹和地图相差一个因子，也就是所谓的尺度(Scale)。由于单目slam无法凭借图像确定这个真实尺度，所以又称为尺度不确定性。
      双目相机：出现克服单目相机无法知道距离的缺点。两个单目相机组成，正是通过这来估计每个像素的空间位置，类似人眼的左右眼图像的差异判断物体的远近。然而双目相机需要大量的计算(不太可靠)才能估计每个像素点的深度，相比于人类笨拙很多。缺点就比较明显了，配置和标定均较为复杂，其深度量程和精度受双目的基线与分辨率所限，基本需要GPU和FPGA设备加速，有限条件下，计算量是主要问题。
      深度相机(RGB-D相机)：通过结构光或Time-of-Flignt(ToF)原理，类似激光传感器，红外传感器，超声波传感器。主动向物体发射光并接收返回的光，测量手段。目前常用的RGB-D相机包括Kinect/Kinect V2，Xtion Pro Live, RealSense等。不过还存在测量范围窄，噪音大，视野小，易受日光干扰，无法测量投射材质等诸多问题。

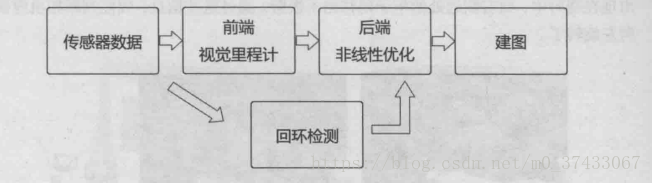

二. 经典的视觉slam框架

（以下粗略介绍）
    1. 视觉里程计(Visual Odometry)：视觉里程计的任务是估算相邻图像间相机的运动，以及局部地图的样子。
VO通过相邻帧间的图像估计相机运动，并恢复场景的空间结构。它只计算相邻时刻的运动，而和之前的信息没有关联。但硬件计算肯定是有误差的，也就是说把相邻时刻的运动“串”起来，构成机器人的运动轨迹，来解决定位问题是错误的。误差不可避免的出现累积漂移( Accumulation Drift )。正因为这样，后端优化和回环检测 2项技术来了。

    2. 后端优化( Optimization ) : 后端接收不同时刻视觉里程计测量的相机位姿，以及回环检测的信息，对它们进行优化，得到全局一致的轨迹和地图。由于接在VO之后，又称为后端（Back End)。
笼统的说，后端优化主要指处理slam过程中噪音的问题。相反地，视觉里程计部分有时被称为“前端”。在Slam框架中，前端给后端提供待优化的数据，以及这些数据的初始值。而后端负责整体的优化过程，它往往只面对数据，不必关心这些数据到底来自哪些传感器。在视觉slam中，前端和计算机视觉研究领域最为相关，比如图像的特征提取与匹配等，后端则主要是滤波与非线性优化算法。slam问题的本质：对运动主体自身和周围环境空间不确定性的估计。

    3. 回环检测(Loop Closing)：回环检测判断机器人是否达到过先前的位置。如果检测到回环，它会把信息提供给后端进行处理。
主要解决位置估计随时间漂移的问题。需要经过一段时间的运动后回到原点，但由于漂移，它的位置估计值却没回到原点。这时需要某些特征值，判断图像间的相似性来完成回环检测。消除误差，得到全局一致的轨迹与地图。

    4. 建图(Mapping) : 它根据估计的轨迹，建立与任务要求对应的地图。
地图是对环境的描述，但这个描述并不是固定的，需要视slam的应用而定。
          a. 度量地图 ( Metric Map ) : 强调精确地表示地图中物体的位置关系，通常用稀疏（Sparse）与稠密（Dense）对其分类。稀疏地图进行一定程度的抽象，选择一部分具有代表意义的东西，称之为路标 (Landmark)，主要用于定位。而稠密图着重看到的东西，适合各种导航算法A*, D*。
          b. 拓扑地图 ( Topological Map ) : 该地图更强调地图元素之间的关系，拓扑地图是一个图(Graph)，由节点和边组成，只考虑节点间的连通性。
