这个驱动适用于所有的STM32系列芯片，使用STM32Cube方式开发，HAL库。如果本篇文章的内容对你有帮助的话，就点个赞鼓励一下吧！

GY-30光照传感器的具体资料网上很多，直接搜索“GY-30光照传感”，或者问淘宝卖家要。所以传感器的这里我就不多介绍了。

用法

STM32Cube开发方式就是4个字“简单高效”

接线：VCC连接3到5伏电压，两根信号线连接自己选定的引脚。

配置：根据“.c”文件（在下面）开头的注释描述在STM32CubeMX中配置好外设。

CubeMX配置

1.软件I2C

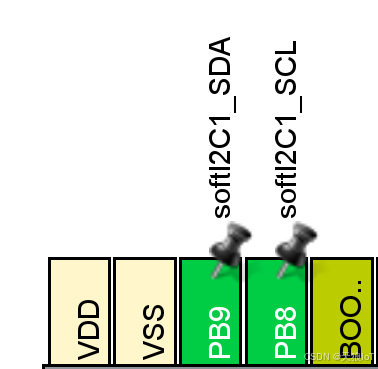

选择两个GPIO引脚作为软件I2C引脚。示例里选择PB8和PB9

用户标签建议命名为softI2C1_SCL，softI2C1_SDA
PB8默认输出低电平，PB9默认输出高电平；配置为开漏输出、上拉、速度设置为Hign

2.毫秒级延时

选择定时器，配置为每毫秒计数一次，无需开中断（示例中为TIM3）

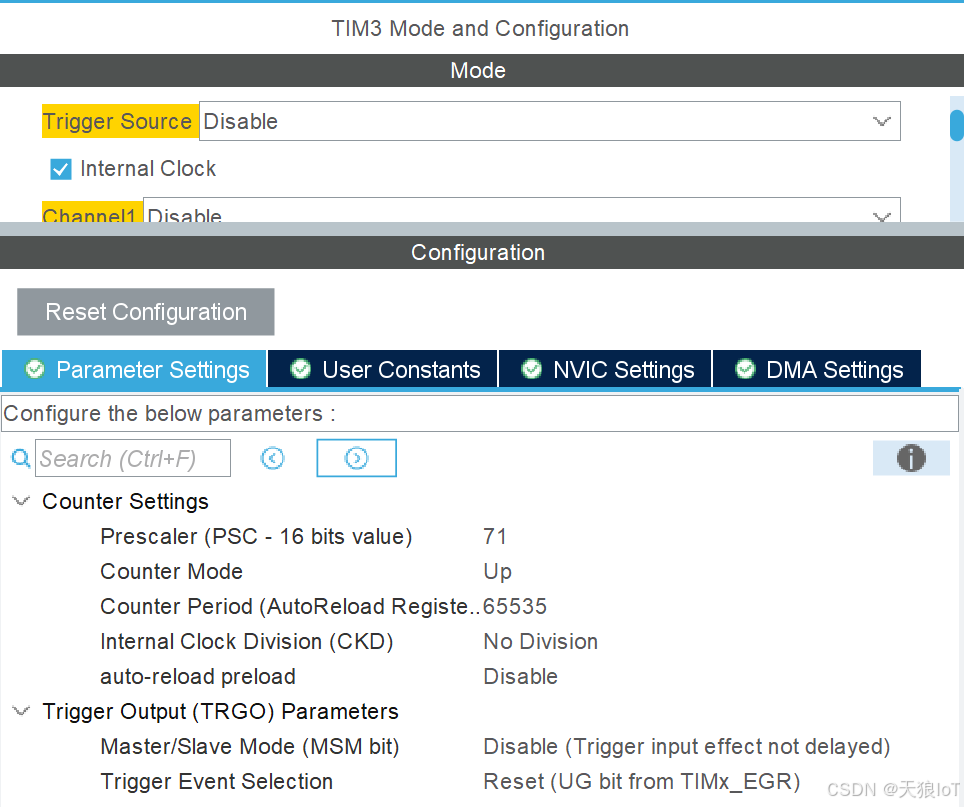

定时器配置如下图所示，这里的主频频率配置的是72*10^6。

需要一微秒（1*10^-6秒）所以这里预分频系数=（主频频率/1*10^6）-1=71。预分频系数为0时表示1分频，所以要减去1。

CubeMX配置好以后，直接将下列的驱动代码添加到工作空间中，调用对应函数即可。

gy30.h

#ifndef __GY30_H__
#define __GY30_H__

/********************************************************************************
 * 作    者:洛宇航（SiriusIoT）
 * 名    称:gy30.h
 * 备    注:GY-30光照传感器软件I2C方式驱动代码头文件
 ********************************************************************************/

#include "main.h"

//main函数里需要使用的就这一个输入亮度变量的地址，返回读取状态
uint8_t getGY30_Lux(uint16_t *nowLum);

void Z_I2C_Start(void);
void Z_I2C_End(void);
void Z_I2C_SendByte(uint8_t byte);
uint8_t Z_I2C_ReveiceByte();
void Z_I2C_SendACK(uint8_t ack);
uint8_t Z_I2C_ReveiceACK();


#endif

gy30.c

/********************************************************************************
 * 作    者:洛宇航（SiriusIoT）
 * 名    称:gy30.c
 * 备    注:GY-30光照传感器软件I2C方式驱动代码
 * CubeMX配置方法：
 * 1.软件I2C
 * 选择两个GPIO引脚作为软件I2C引脚。
 * 建议命名为softI2C1_SCL，softI2C1_SDA
 * 默认输出高电平、开漏输出、上拉、速度设置为Hign
 * 2.毫秒级延时
 * 选择定时器，配置为每毫秒计数一次，无需开中断（默认为TIM6）
 ********************************************************************************/

#include "gy30.h"
#include "tim.h"

//外设配置宏定义start
#define DHT_HTIM    htim3//微秒级延时,这里使用了定时器3，换定时器的话改这里就行

//定义I2C总线连接的GPIO端口, 只需要修改下面5段行代码即可任意改变SCL和SDA的引脚
#define GPIO_PORT_GY30    GPIOE                   //GY30       GPIO端口

//软件I2C外设配置
#define GY30_SCL_PORT	softI2C1_SCL_GPIO_Port
#define GY30_SCL_PIN	softI2C1_SCL_Pin

#define GY30_SDA_PORT	softI2C1_SDA_GPIO_Port
#define GY30_SDA_PIN	softI2C1_SDA_Pin
//外设配置宏定义end

//定义读写SCL和SDA的宏
//SCL = 1
#define GY30_SCL_1		HAL_GPIO_WritePin(GY30_SCL_PORT, GY30_SCL_PIN, GPIO_PIN_SET)
//SCL = 0
#define GY30_SCL_0		HAL_GPIO_WritePin(GY30_SCL_PORT, GY30_SCL_PIN, GPIO_PIN_RESET)
//读SCL口线状态
#define GY30_SCL_READ	HAL_GPIO_ReadPin(GY30_SCL_PORT, GY30_SCL_PIN)

//SDA = 1
#define GY30_SDA_1		HAL_GPIO_WritePin(GY30_SDA_PORT, GY30_SDA_PIN, GPIO_PIN_SET)
//SDA = 0
#define GY30_SDA_0		HAL_GPIO_WritePin(GY30_SDA_PORT, GY30_SDA_PIN, GPIO_PIN_RESET)
//读SDA口线状态
#define GY30_SDA_READ	HAL_GPIO_ReadPin(GY30_SDA_PORT, GY30_SDA_PIN)

#define SCL_Pin GPIO_Pin_0
#define SDA_Pin GPIO_Pin_1

//利用定时器微秒级延时
void GY30_Delay_us(uint16_t us)
{
	uint16_t differ = 0xffff-us-5;
	__HAL_TIM_SET_COUNTER(&DHT_HTIM,differ);
	HAL_TIM_Base_Start(&DHT_HTIM);

	while(differ < 0xffff-5)
	{
		differ = __HAL_TIM_GET_COUNTER(&DHT_HTIM);
	}

	HAL_TIM_Base_Stop(&DHT_HTIM);
}

void I2C_SetSCL(uint8_t signal){
    if(signal==1) GY30_SCL_1;
    else GY30_SCL_0;
    GY30_Delay_us(5);                    //防止电平翻转过快,因此加上延时
}

void I2C_SetSDA(uint8_t signal){
    if(signal==1) GY30_SDA_1;
    else GY30_SDA_0;
    GY30_Delay_us(5);
}

void I2C_Start(void){
    I2C_SetSDA(1);
    I2C_SetSCL(1);
    I2C_SetSDA(0);
    I2C_SetSCL(0);
}

void I2C_End(){
    I2C_SetSDA(0);
    I2C_SetSCL(1);
    I2C_SetSDA(1);
}

void I2C_SendByte(uint8_t byte){
    I2C_SetSCL(0);
    for(int i=0;i<8;++i){
        if((byte&0x80)==0)
        	I2C_SetSDA(0);
        else
        	I2C_SetSDA(1);
        byte<<=1;
        I2C_SetSCL(1);
        I2C_SetSCL(0);
    }
}

uint8_t I2C_ReveiceByte()
{
    uint8_t data=0x00;
    I2C_SetSDA(1);
    for(int i=0;i<8;++i)
    {
        I2C_SetSCL(1);
        if(GY30_SDA_READ==1)
        	data|=(0x80>>i);
        I2C_SetSCL(0);
    }
    return data;
}

void I2C_SendACK(uint8_t ack)
{
    if(ack==0)
    	I2C_SetSDA(0);
    else
    	I2C_SetSDA(1);
    I2C_SetSCL(1);
    I2C_SetSCL(0);
}

uint8_t I2C_ReveiceACK()
{
    I2C_SetSDA(1);
    I2C_SetSCL(1);
    uint8_t ack=GY30_SDA_READ;
    I2C_SetSCL(0);
    return ack;
}

uint8_t getGY30_Lux(uint16_t* nowLum)
{

    I2C_Start();
    I2C_SendByte(0x46);
    if(I2C_ReveiceACK()!=0)
        return 0;

    I2C_SendByte(0x01);
    if(I2C_ReveiceACK()!=0)
        return 0;

    I2C_End();

    I2C_Start();
    I2C_SendByte(0x46);
    if(I2C_ReveiceACK()!=0)
        return 0;

    I2C_SendByte(0x10);
    if(I2C_ReveiceACK()!=0)
        return 0;

    I2C_End();
    HAL_Delay(200);

    uint16_t Light=0;
    I2C_Start();
    I2C_SendByte(0x47);
    if(I2C_ReveiceACK()!=0)
        return 0;

    Light|=I2C_ReveiceByte();
    Light<<=8;
    I2C_SendACK(0);
    Light|=I2C_ReveiceByte();
    I2C_SendACK(1);
    I2C_End();

    *nowLum = Light;
    return 1;
}
