使用keil5仿真和逻辑仪分别观察引脚电平变化

用keil5仿真观察

打开 l上一篇.完成的keil工程‘

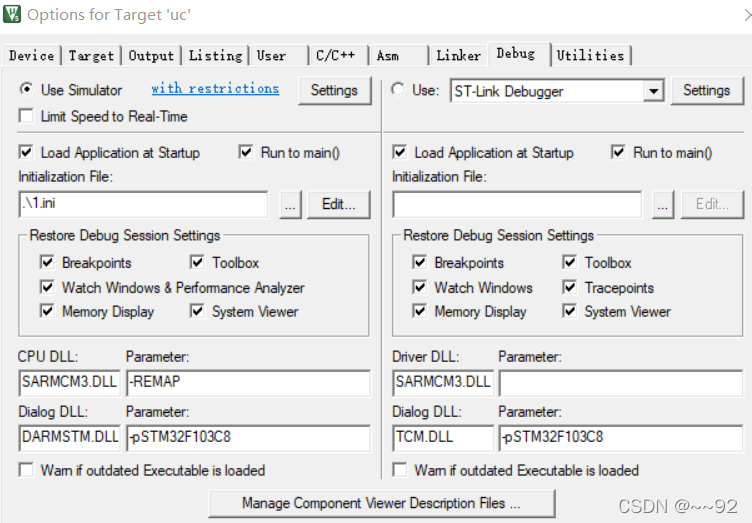

直接打开仿真示波器运行时会自动停止，并报错某些地址没有写的权限，此时需要在工程下添加一个文件。

先创建一个TXT文件，并添加以下内容（位置在MDK-ARM下）然后修改文件后缀为.ini

map 0x40000000, 0x40007FFF read write // APB1
map 0x40010000, 0x400157FF read write // APB2
map 0x40020000, 0x4007FFFF read write // AHB1
map 0x50000000, 0x50060BFF read write // AHB2
map 0x60000000, 0x60000FFF read write // AHB3
map 0xE0000000, 0xE00FFFFF read write // CORTEX-M4 internal peripherals

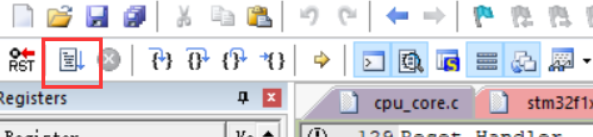

’点击以下图标

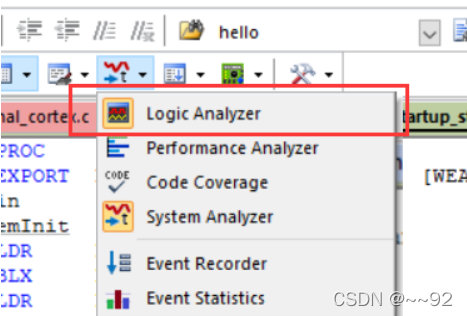

选择逻辑分析仪

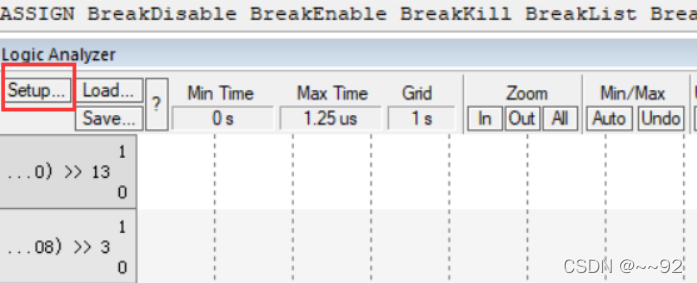

点击Setup…

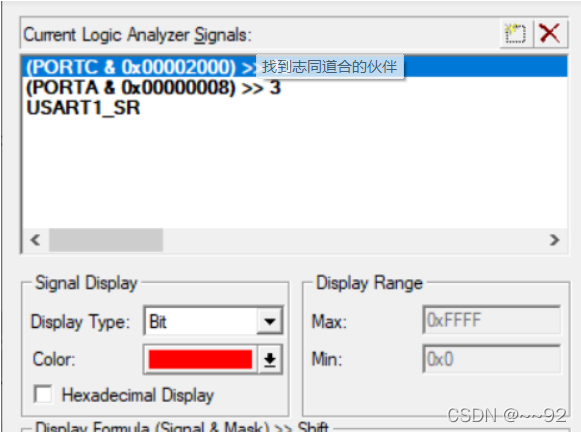

添加引脚和串口

Display Type均设置为Bit，设置完成一定要点击Close而不是Kill ALL

点击图标，开始运行

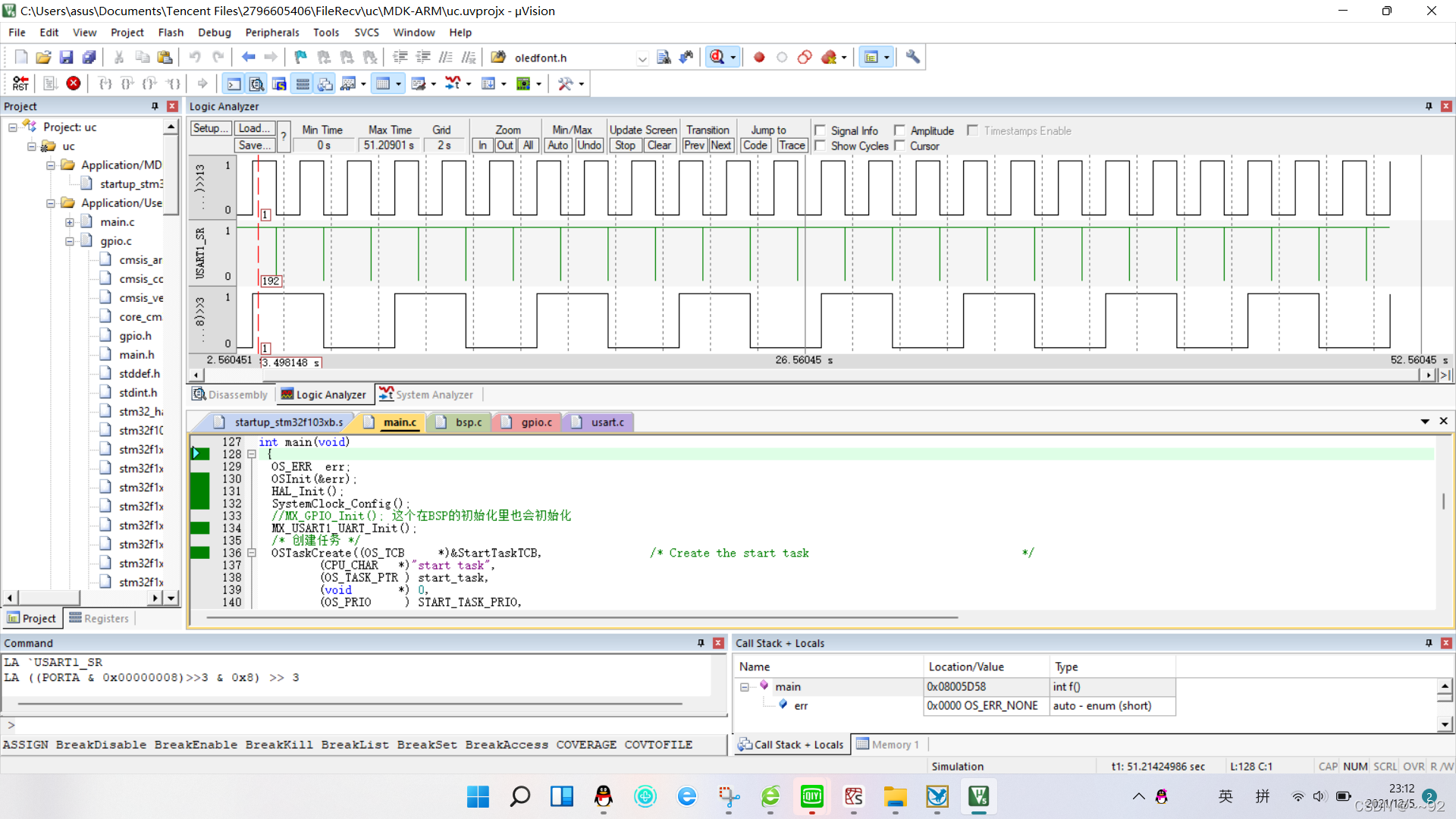

仿真结果：

记得检查连线和引脚添加是否空格有错。
通过keil仿真结果可以明显看出看出C13周期是1s,A3周期是3s的，接下来用逻辑分析仪验证

使用SaleaeLogic16进行协议分析

SaleaeLogic16下载链接：https://pan.baidu.com/s/1kawlhhgsY8GeIsi66p5NFw
提取码：1234
下载成功后解压安装，没什么技巧，NEXT就好了。
安装成功后，打开

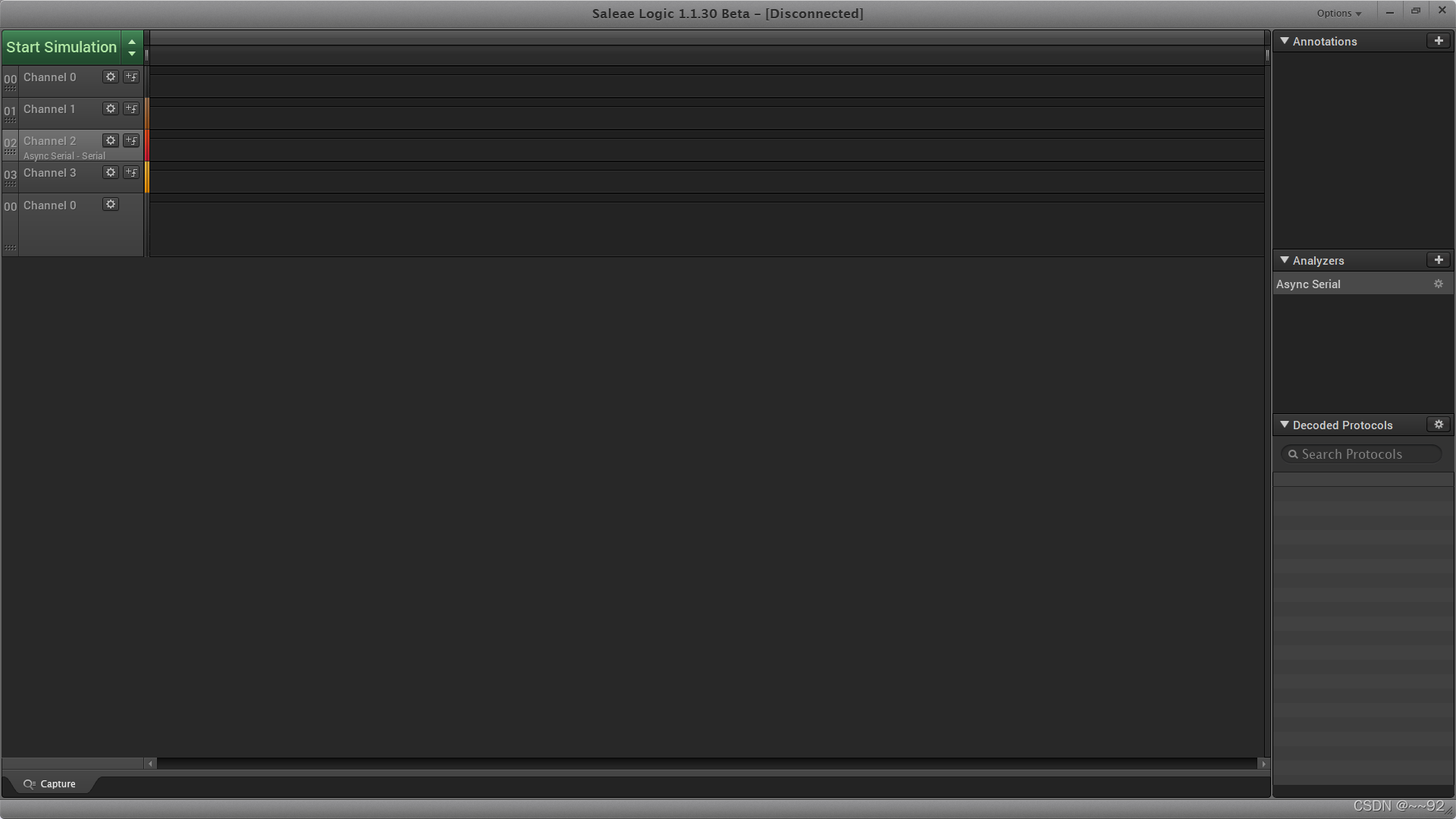

这是刚打开的界面

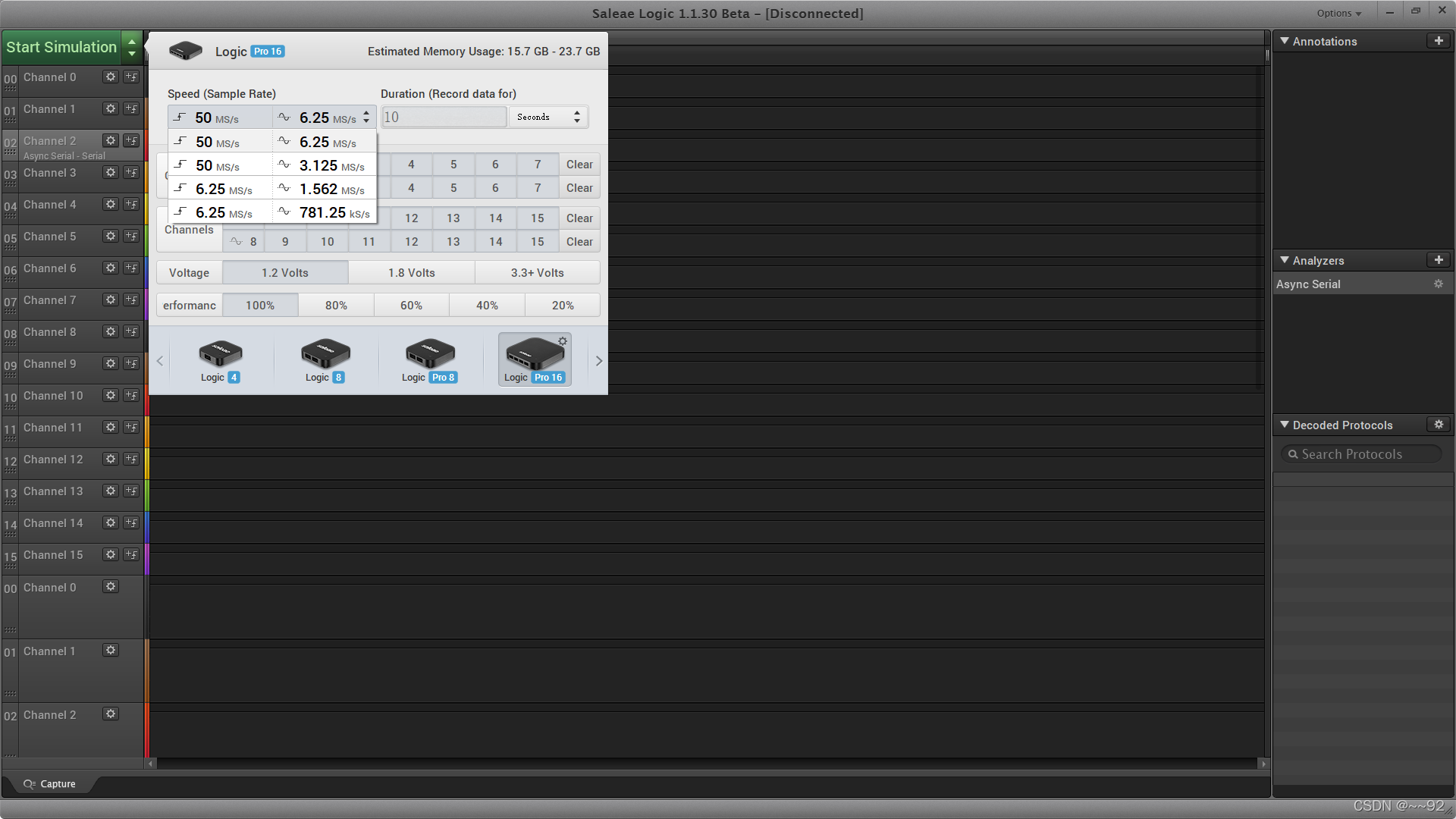

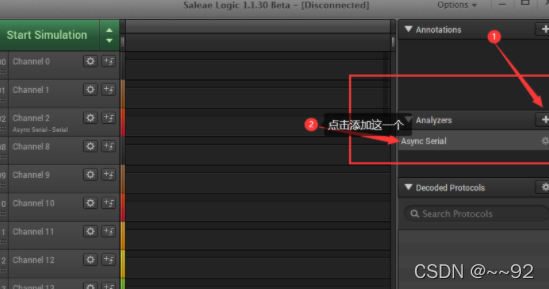

进行设置

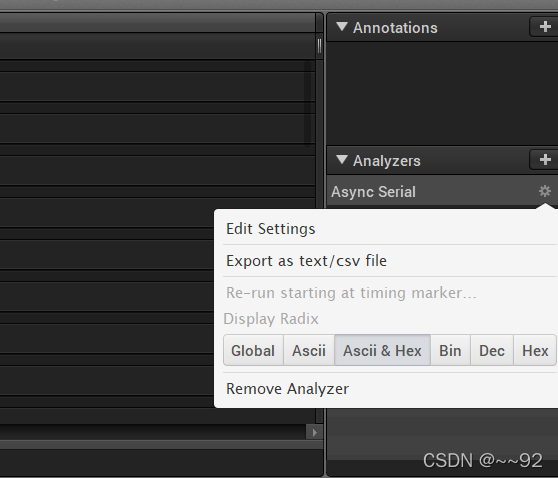

设置Ascii&Hex

设置波特率为115200

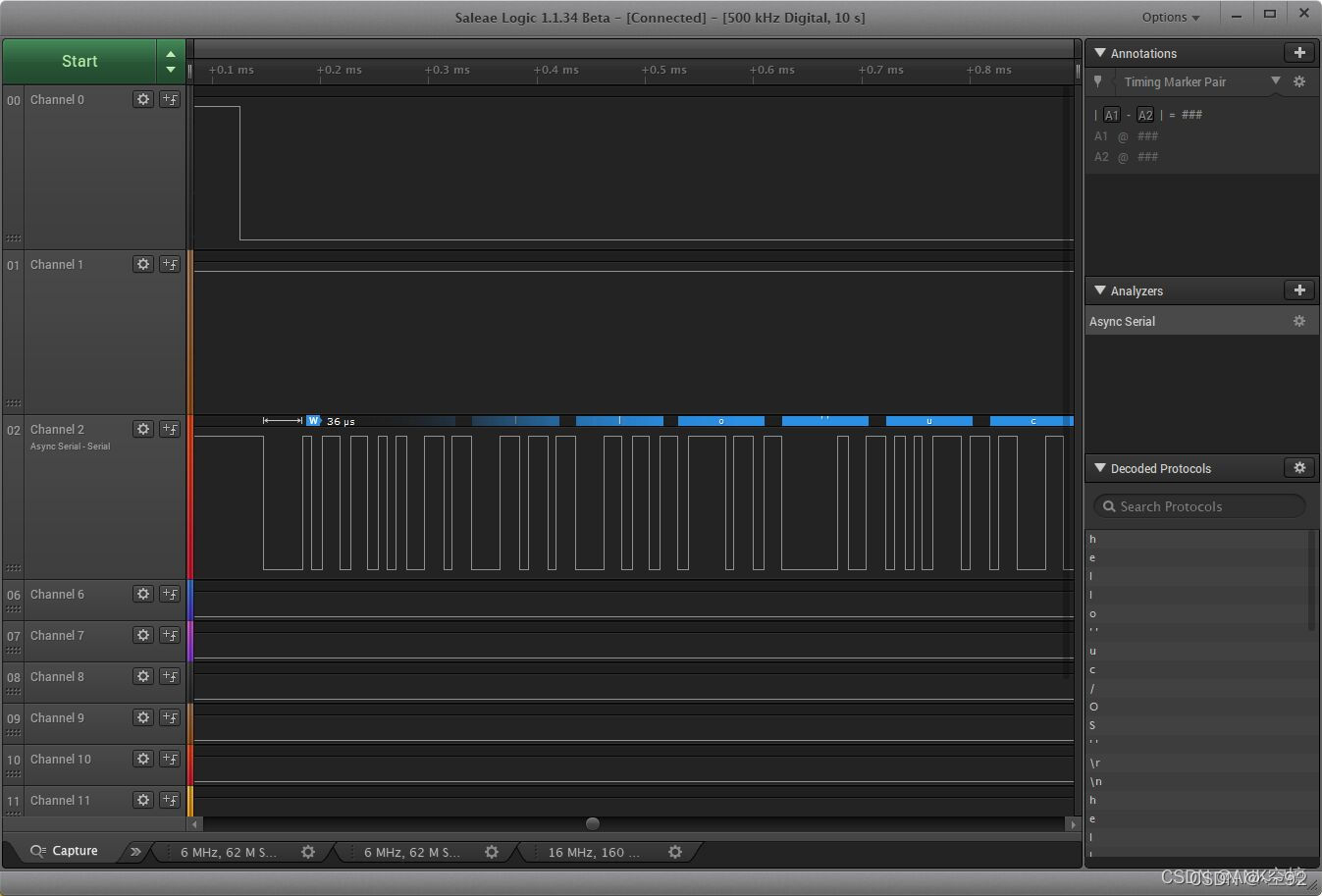

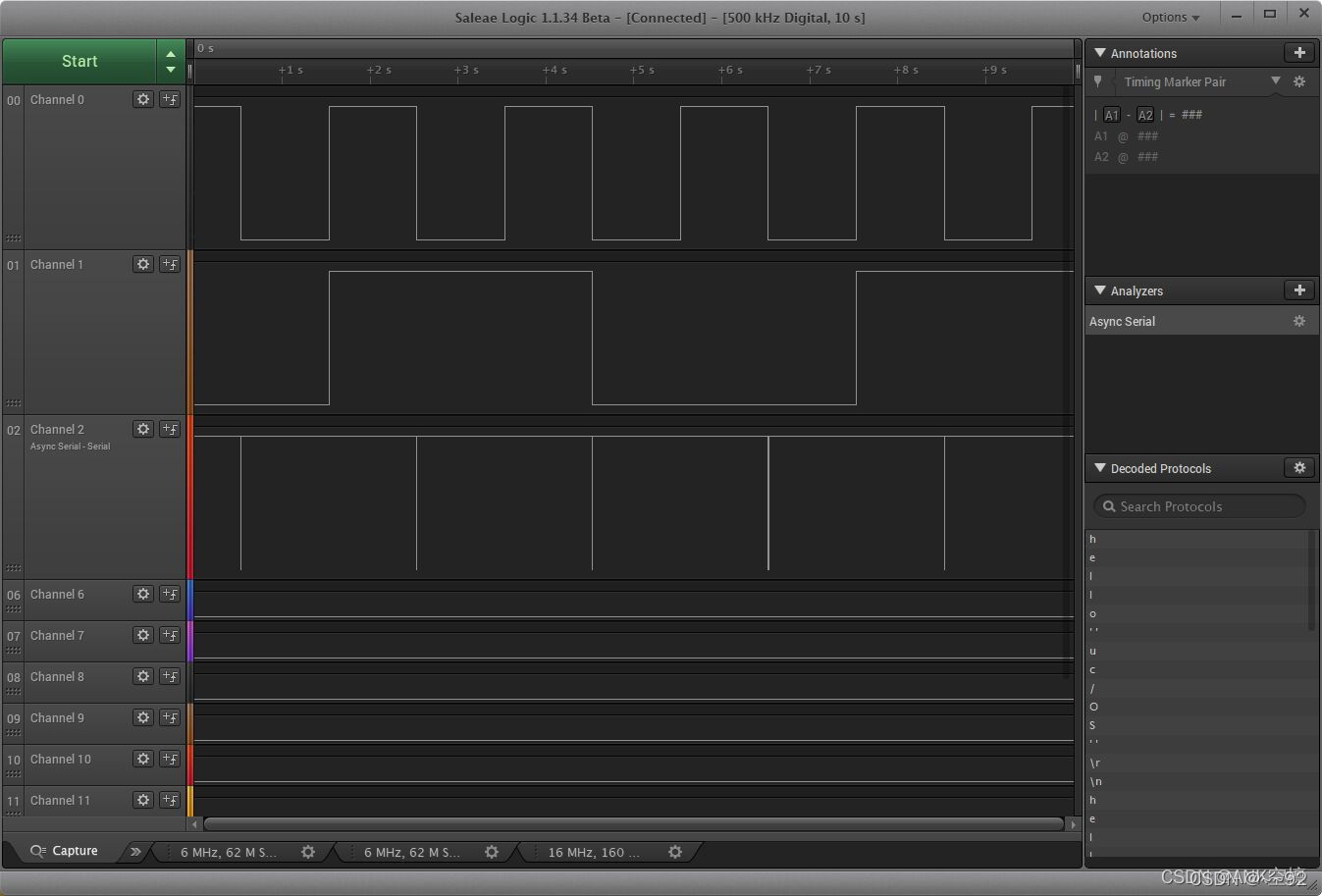

连接逻辑分析仪，CH0连C13；CH1连A3，CH2连A9，连线结束后USB串口接电脑，点击START,结果如下。

结果分析，清晰看出C13周期是1s,A3周期是3s。，和keil仿真的结果一样。
它表示了我们串口发送的数据，如图可以看到我们发送了hello"uc/os" \r\n，前面是我们发送的数据，后面是\r回车符和\n换行符。
还可以观察到传输一个h字符的时间是在八十微秒左右，传输每个字符之间有一个相同的时延间隔。

总结心得

掌握Keil的仿真调试代码功能，还学习使用仪器对代码运行进行故障排查和功能调测。学习了使用示波器去观察LED输出电平和串口通信的波形，分析故障。
还学会了Keil虚拟仿真逻辑仪和 真实逻辑仪(SaleaeLogic16)抓取LED输出电平和串口通信的波形，进行协议分析。
