wch-link烧录器自制过程

前言：最近在用一个沁恒的32位芯片，需要烧录，到网上找到了开源很多的烧录器WCH-link,因为它的资料在网上已经很完善了，因此自己需要做一个适合自己的，并且适合我的万能外壳的；

开始前准备：网上找到对应的电路图进行分析：

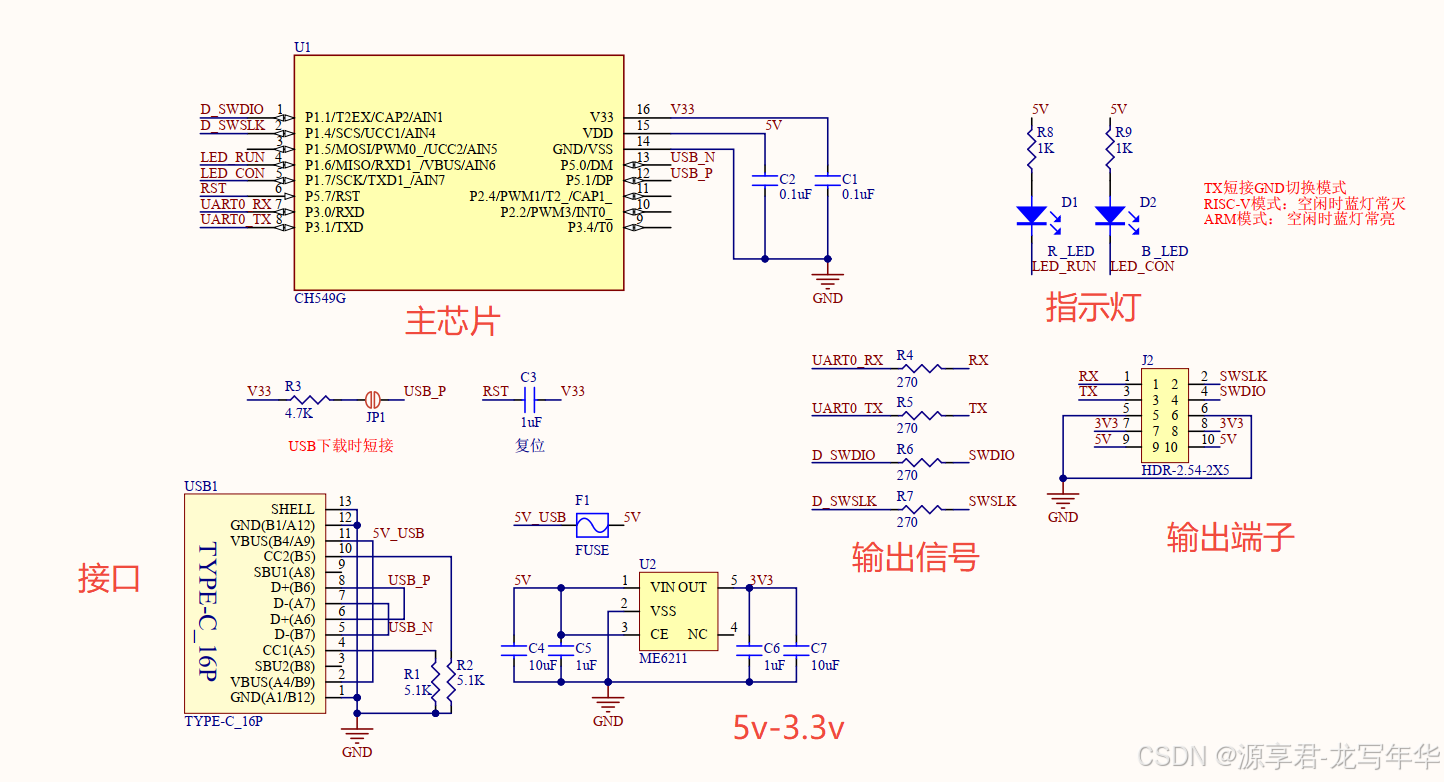

主芯片用的是CH549G，接口可以用type-c或者usb的，一个5v转3.3v的电源芯片，输出信号与芯片信号之间用270Ω的电阻隔开；

第一步，首先电路图，电路图基本没有多大变化，大的基本框架正如上面的电路图所示：

我么只需要修改成我们需要什么芯片转3.3v.怎么短接烧录等问题：

我这里用的是ME6211C33M5G-N转3.3v，与官方的基本一致的，

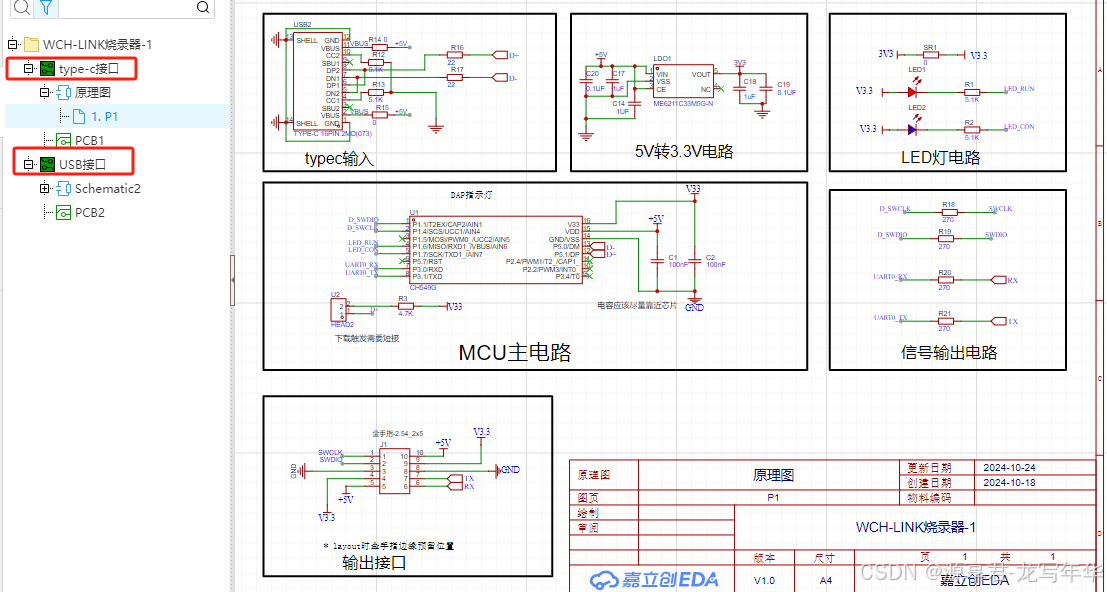

我这里画了两个接口，一个type-c的，一个usb的；

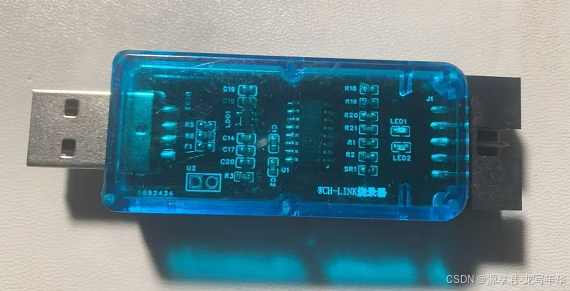

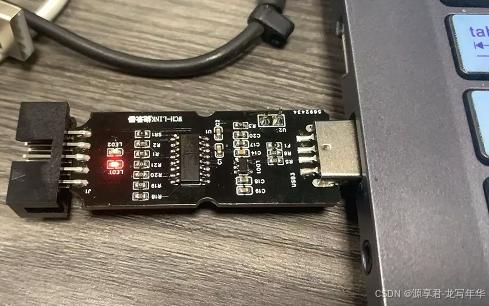

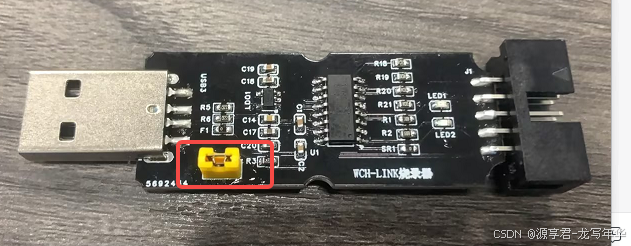

安装完成后如下所示：

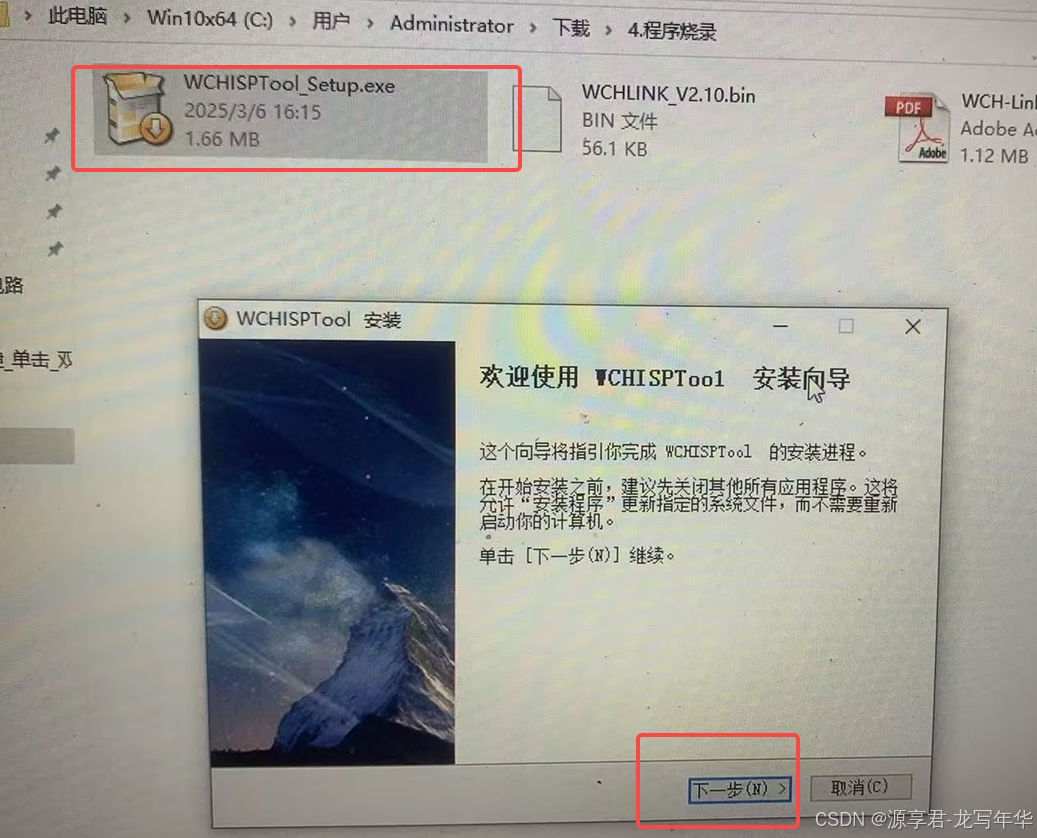

安装软件对板子进行程序烧录：

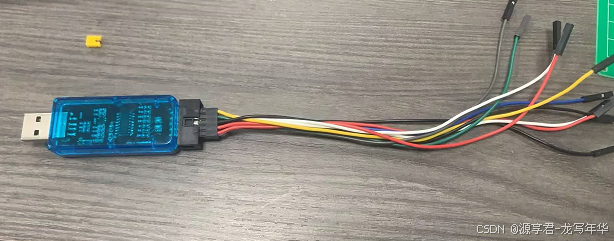

烧录前板子上的短接pin一定要插上：

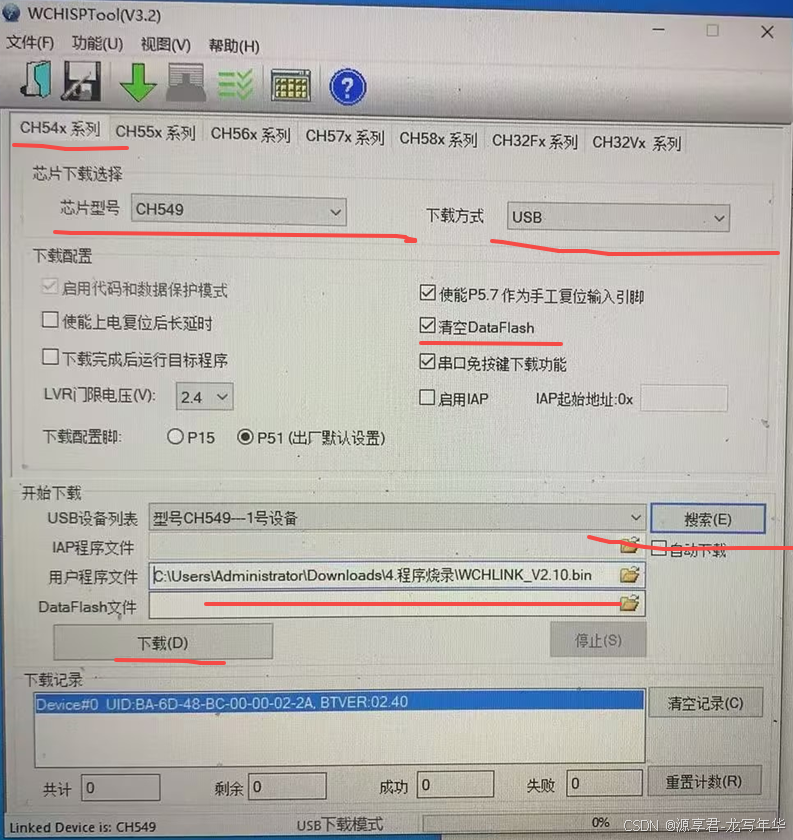

安装完成后如下勾选进行烧录：

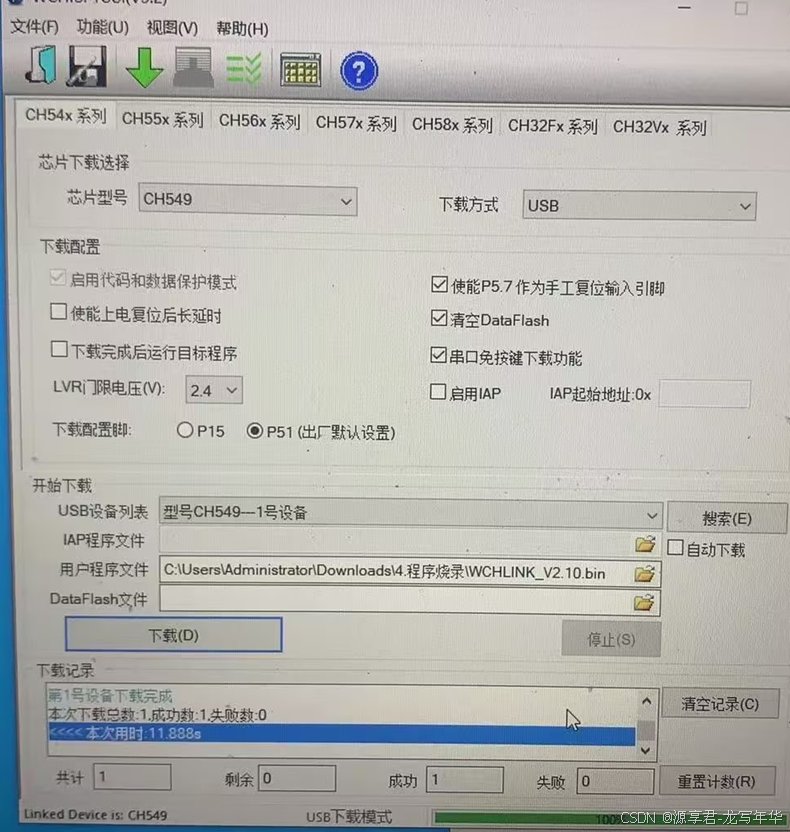

完成后，如下图：

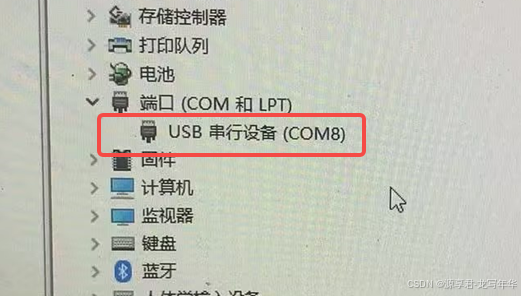

完成后，拔插下，看设备管理器是否能识别：

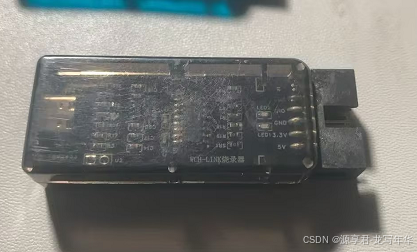

这样就可以啦，套上外壳，如下：

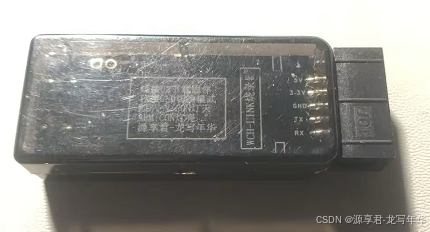

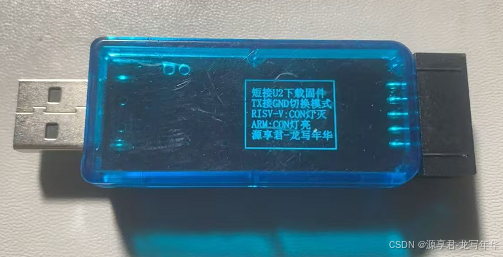

最终的一个效果图：

所有资料已全部在立创打包开源，有需要的自行下载复刻：
