Altera FPGA开发过程中sof、pof、jic文件的区别

QuartusII下载文件有这三种：sof、pof、jic，这三个文件的区别是什么呢？见下：

sof和pof是bin文件，调试时下载到FPGA的RAM里面，掉电丢失，再次上电需要重新烧过；

sof是通过JTAG下载到RAM里的，pof是通过AS接口下载的。

pof属于主动方式：上电主动将程序读入FPGA芯片

jic属于被动方式：上电由FPGA主动读取

jic是Prom文件，是会写在EPCSxx （详见备注）里面的，FPGA上电后，会先去这里把bin下载到自己ram里面。(由flash芯片加载程序到FPGA芯片)
一般在程序调试结束后需要将 .sof文件转换成 .jic文件烧写到flash芯片中

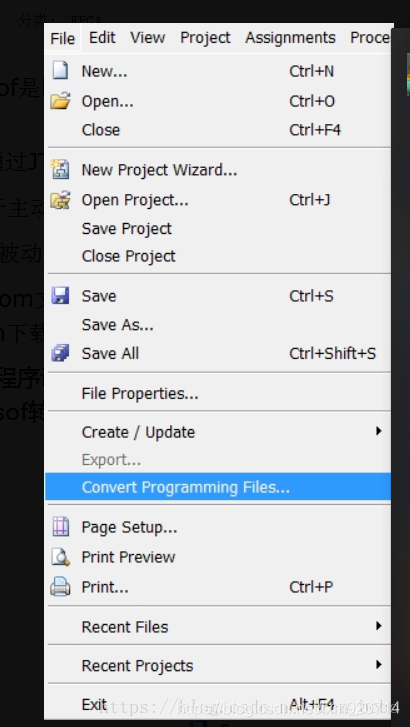

下图是sof转jic文件的具体步骤：



 ---------------------------------------------------------------------------------------------------------------------

1、sof文件

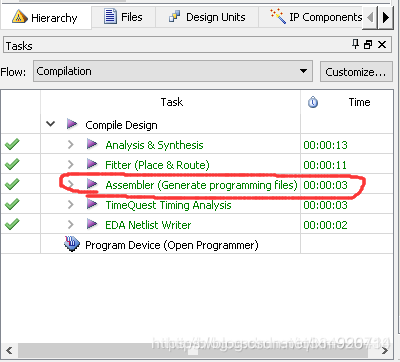

sof文件是编译（分析、综合、布线、生成、时序）过程中生成的一个文件，如下图红圈过程中所示，

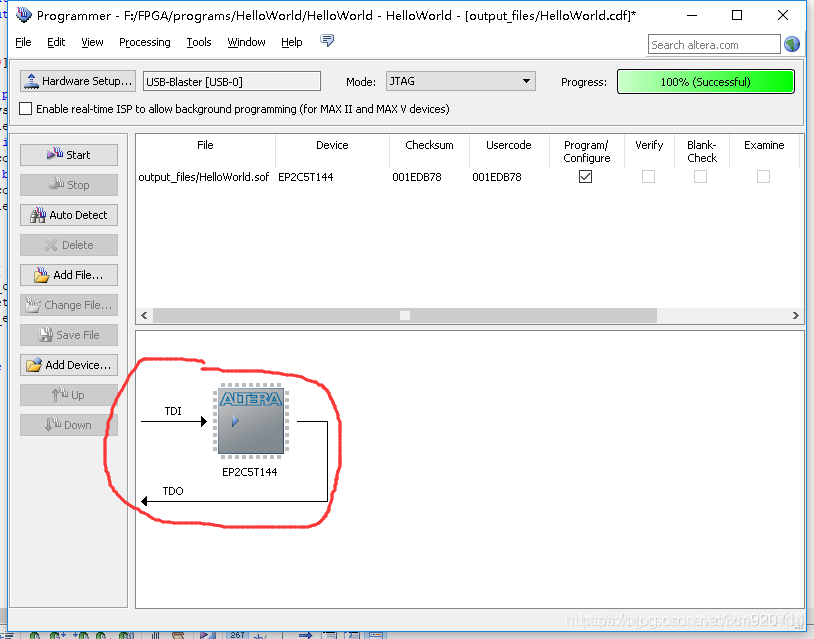

生成的sof文件是可以直接通过JTAG口下载到FPGA的SRAM中去并直接执行。所以sof文件可以“看成”是raw binary文件，当然还是有区别的，就相当于HEX文件和BIN文件的区别一样，HEX文件和BIN文件可以互相转换。

2、pof文件

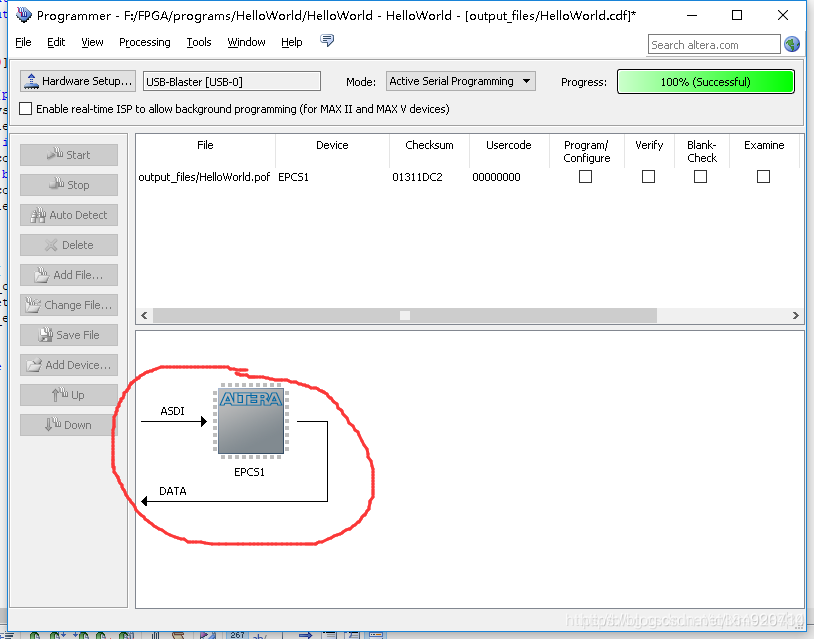

pof文件和sof文件一样也是在Assemble过程中生成的，但是pof文件是不能直接下载到FPGA的SRAM中去的，而是通过ASP端口直接下载到FPGA的配置芯片中去的。配置芯片一般是串行FLASH芯片，在上电的时候FPGA会主动的从配置芯片中读取数据并烧写内部的SRAM数据然后执行程序。

3、jic文件

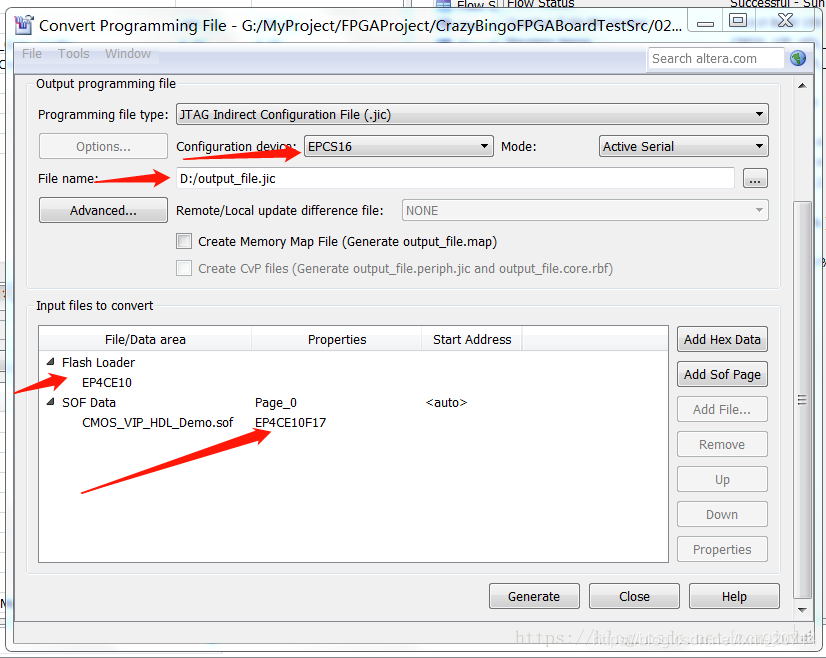

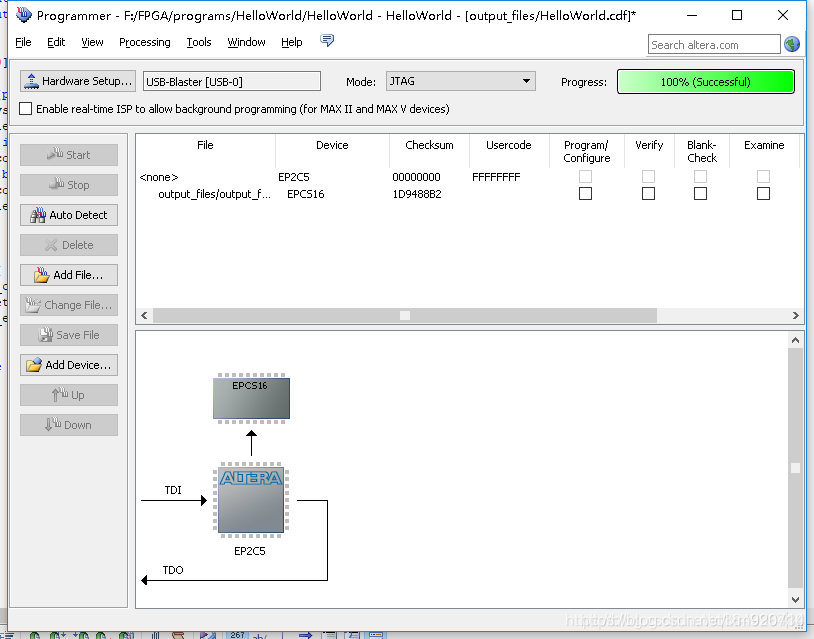

jic文件不是在编译过程中生成的，而是需要使用Quartus II软件的“Convert Programing File”功能将sof文件转换得到的。得到的jic文件，通过JTAG口可以将jic文件通过FPGA作为桥接芯片下载到配置芯片中去。如下图：

可以看出来jic文件的性质和pof文件的性质是一样的，都是固化在配置芯片中的，但是下载方式是不一样的，pof文件是直接通过ASP端口直接下载到配置芯片中去的，而jic文件需要通过FPGA作为桥接再下载到配置芯片中去，两种方法各有各的好处，使用jic文件省了一个ASP端口，使用pof文件不需要转换直接就能下载。
————————————————
