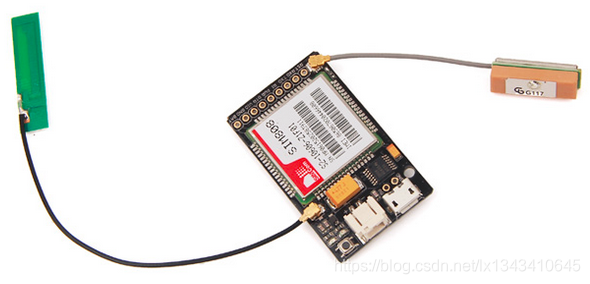

前一段时间调了LoNet 808，基于SIM808，就是下图这块板子。遇到了一些困难，记录下来，希望以后遇到类似问题有个参考。可能会有理解错误的地方，欢迎指出。

1、建立串口通信。

板子使用3.7V Li-Po电池供电。首先用USB转TTL工具连接SIM808和电脑，VIO接3.3V。打开串口助手，9600，none，连接。按下板子按键2秒打开电源，使用串口助手向SIM808发送一些AT指令（比如开、关回显），串口助手显示SIM808原样返回了AT指令，并没有返回OK或Error字样，关回显命令也没有生效。初步怀疑是由于没装SIM卡，模块启动时自检过不了。找了个移动SIM卡装上，上电后看到指示灯由频繁闪烁变为缓慢闪烁，约灭3秒亮1次，这表示SIM808成功注册到网络。再次使用串口助手发送AT指令，依然原样返回了命令，没有OK或Error字样。在串口助手的发送框里输入AT指令后，按Enter换行，再点击发送后，SIM808返回乱码，里面偶尔掺杂了几个正常的字符。看起来像是AT指令生效了。更改波特率和校验，无法解决返回乱码问题。改用SecureCRT，无法解决返回乱码问题。怀疑USB转TTL工具有问题（记此工具为1号），改用另一个USB转TTL工具（记此工具为2号）。使用2号工具后，正常显示OK字样，乱码问题解决。（后来用1号工具调试过别的模块，发现通信正常，但是调试SIM808就会显示乱码。嗯，，，是个谜）

2、定位功能调试

根据店家提供的参考资料，使用了几个关于GPS功能的AT指令（AT+CGPSPWR=1，AT+CGPSINF=0），但是回复Error。并且发现SIM808启动时的实际打印信息里没有“GPS Ready”，和参考资料不一致。上网查后发现SIM808硬件版本2.01及以后且软件版本1418B01SIM808M32及以后，应该使用GNSS功能获取位置信息。

GNSS手册下载：http://www.elecrow.com/wiki/images/0/05/SIM800_Series_GNSS_Application_Note_V1.00.pdf

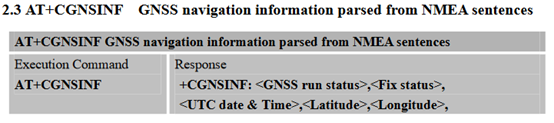

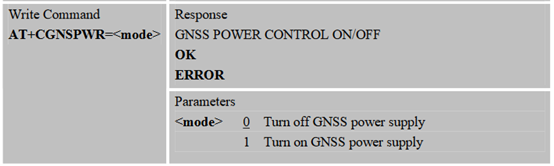

室外太冷，且在室外调试不方便，所以只能将板子放到窗户边，AT+CGNSPWR=1开启GNSS电源，AT+CGNSINF获取位置信息。一开始获取不到位置信息，等待40秒左右再尝试就可以了，大概是因为冷启动。由于在窗户边不够开阔，每次获取的经纬度会有波动，上网查经纬度值与距离的换算，误差有几十米或几百米。后来将板子带到室外开阔场地，获取的经纬度值非常稳定。

3、GPRS功能调试

AT+SAPBR=3,1,"CONTYPE","GPRS''

AT+SAPBR=3,1,"APN","CMNET" （移动的接入点是CMNET，联通的是3GNET，电信卡不适用）

AT+SAPBR=1,1

AT+HTTPINIT

AT+HTTPPARA="URL","xxx.x.xx.xx:90/s?data1=***&data2=***'' （xx表示服务器地址，90是端口号，不写的话默认80，data1和data2是服务器上定义的变量名，***表示上传的变量值）

AT+HTTPACTION=1 （将数据post到服务器，正常会收到返回值200）

AT+HTTPREAD

AT+HTTPTERM （结束HTTP服务）

更多指令和含义可以网上查找SIM808 AT指令手册

4、不得不说的供电

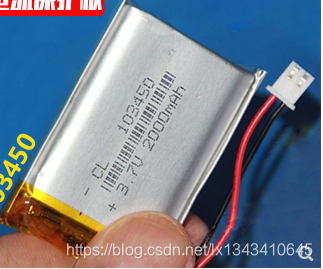

一开始使用3.7v usb充电锂电池供电，将锂电池放在电池盒里，把正负极的线直接焊在板子上。最初可以正常使用，后来有一天晚上，模块出现了开机后很快自动关机的现象，使用板子上提供的充电接口给锂电池充电，模块不停重启。将锂电池取出用手机的电源适配器充满电，再装入仍然无法解决自动关机问题。最后怀疑电池质量有问题，另外电池盒的正负极输出线太长，最终导致驱动电流太低？因为这种事导致无法调试，好气呀。第二天换了块锂电池，大概下图这种，装上以后模块工作稳定。
