高级ACL的配置实验

1. 实验需求

• 掌握高级ACL的配置方法
• 掌握高级ACL在接口下的应用方法
• 掌握流量过滤的基本方式

1. 实验拓扑

实验拓扑如图12-14所示：

图12-14高级ACL

1. 实验步骤

（1）配置PC机的IP地址

PC1的配置，在ipv4下选择静态配置，输入对应的ip地址、子网掩码和网关，然后点击应用。PC2同理

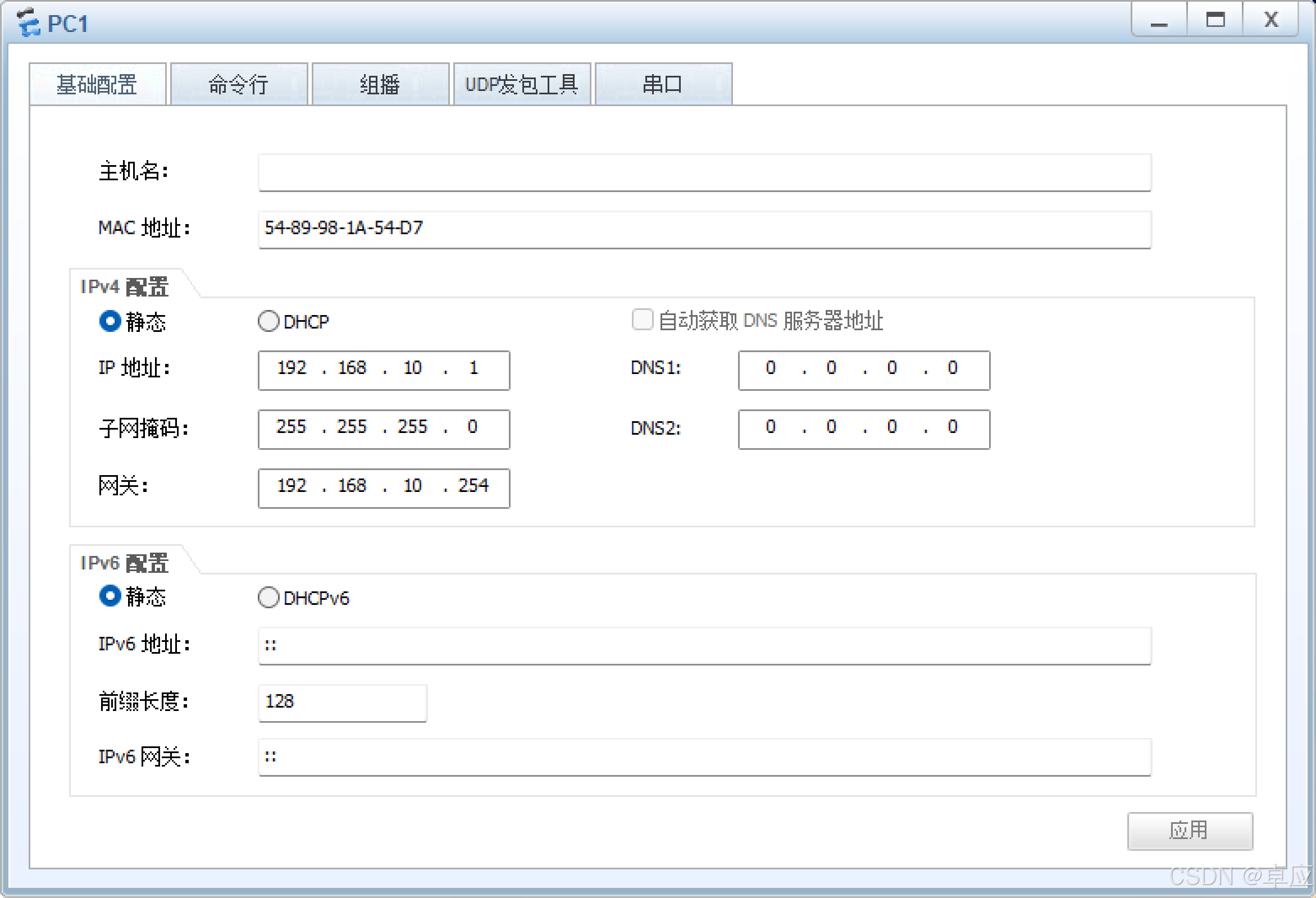

PC1的配置如图12-15所示：

  图12-15在PC1上手动添加IP地址

PC2的配置如图12-16所示：

                                                 图12-16在PC2上手动添加IP地址

（2）配置路由器R1的IP地址

<Huawei>system-view

[R1]undo info-center enable

[R1]interface g0/0/0

[R1-GigabitEthernet0/0/0]ip address 192.168.10.254 24

[R1-GigabitEthernet0/0/0]undo shutdown

[R1-GigabitEthernet0/0/0]quit

[R1]interface g0/0/1

[R1-GigabitEthernet0/0/1]ip address 192.168.20.254 24

[R1-GigabitEthernet0/0/1]undo shutdown

[R1-GigabitEthernet0/0/1]quit

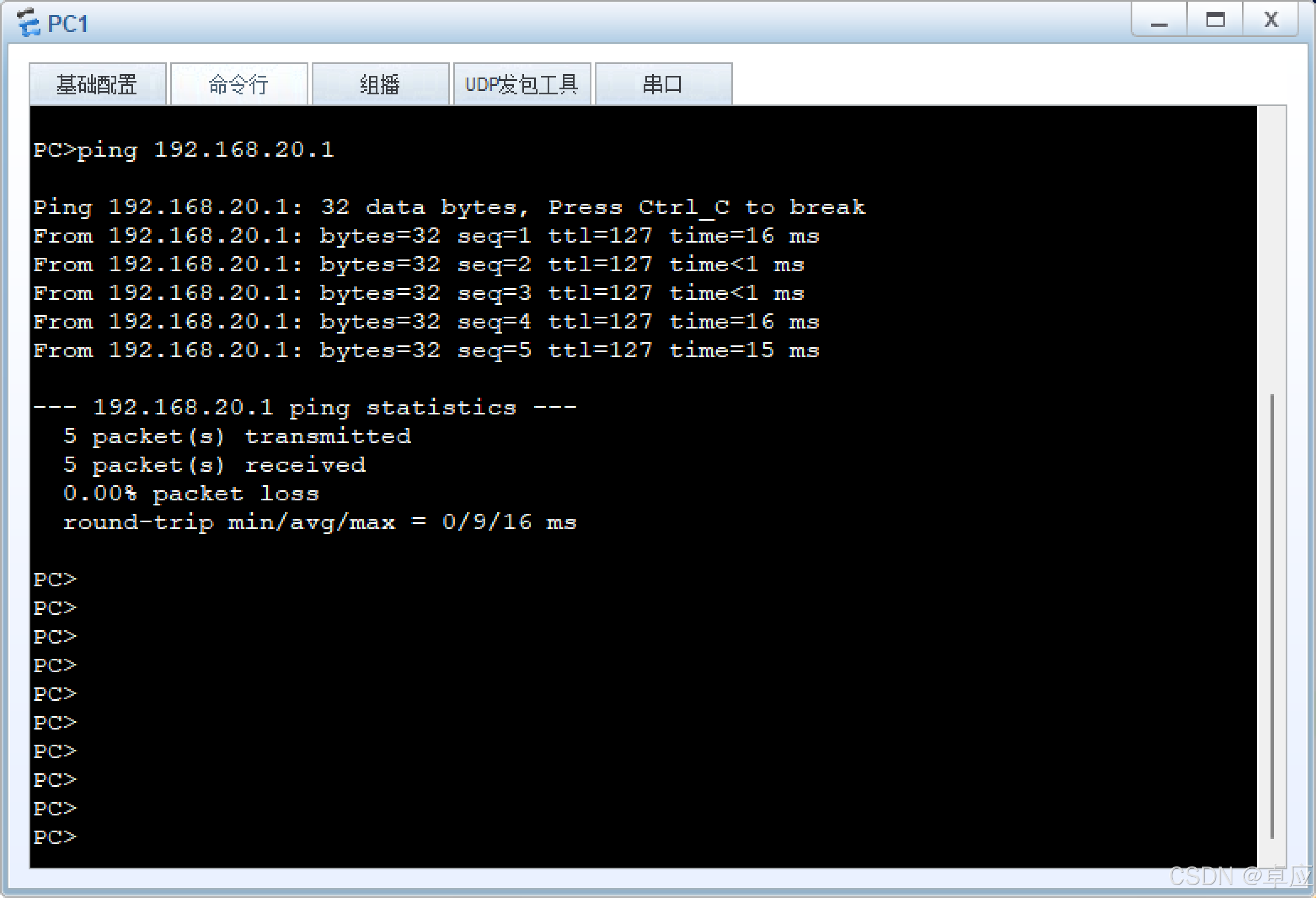

（2） 测试：PC1访问PC2，结果如图12-17所示：

                           图12-17  PC1上显示的ping程序测试信息

通过以上输出，可以看到PC1可以访问PC2

(3)配置高级ACL

[R1]acl 3000  //创建ACL编号为3000

[R1-acl-adv-3000]rule 10 deny ip source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255  //拒绝192.168.10.0网段去访问192.168.20.0网段

[R1-acl-adv-3000]quit

[R1]interface g0/0/0

[R1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000

[R1-GigabitEthernet0/0/0]quit

【技术要点】

高级acl配置过程及参数详解

1、创建高级ACL

[Huawei] acl [ number ] acl-number [ match-order config ]

acl-number：指定访问控制列表的编号。

match-order config：指定ACL规则的匹配顺序，config表示配置顺序。

2、配置高级ACL的规则

当参数protocol为IP时：

rule [ rule-id ] { deny | permit } ip [ destination { destination-address destination-wildcard | any } | source { source-address source-wildcard | any } | time-range time-name | [ dscp dscp | [ tos tos | precedence precedence ] ] ]

ip ：指定ACL规则匹配报文的协议类型为IP。

destination { destination-address destination-wildcard | any }：指定ACL规则匹配报文的目的地址信息。如果不配置，表示报文的任何目的地址都匹配。

dscp dscp：指定ACL规则匹配报文时，区分服务代码点（Differentiated Services Code Point），取值为：0~63。

tos tos：指定ACL规则匹配报文时，依据服务类型字段进行过滤，取值为：0~15。

precedence precedence：指定ACL规则匹配报文时，依据优先级字段进行过滤。precedence表示优先级字段值，取值为：0~7。

当参数protocol为TCP时：

rule [ rule-id ] { deny | permit } { protocol-number | tcp } [ destination { destination-address destination-wildcard | any } | destination-port { eq port | gt port | lt port | range port-start port-end } | source { source-address source-wildcard | any } | source-port { eq port | gt port | lt port | range port-start port-end } | tcp-flag { ack | fin | syn } * | time-range time-name ] *

protocol-number | tcp：指定ACL规则匹配报文的协议类型为TCP。可以采用数值6表示指定TCP协议。

destination-port { eq port | gt port | lt port | range port-start port-end}：指定ACL规则匹配报文的UDP或者TCP报文的目的端口，仅在报文协议是TCP或者UDP时有效。如果不指定，表示TCP/UDP报文的任何目的端口都匹配。其中：

eq port：指定等于目的端口；

gt port：指定大于目的端口；

lt port：指定小于目的端口；

range port-start port-end：指定源端口的范围。

tcp-flag：指定ACL规则匹配报文的TCP报文头中SYN Flag。

4、实验调试

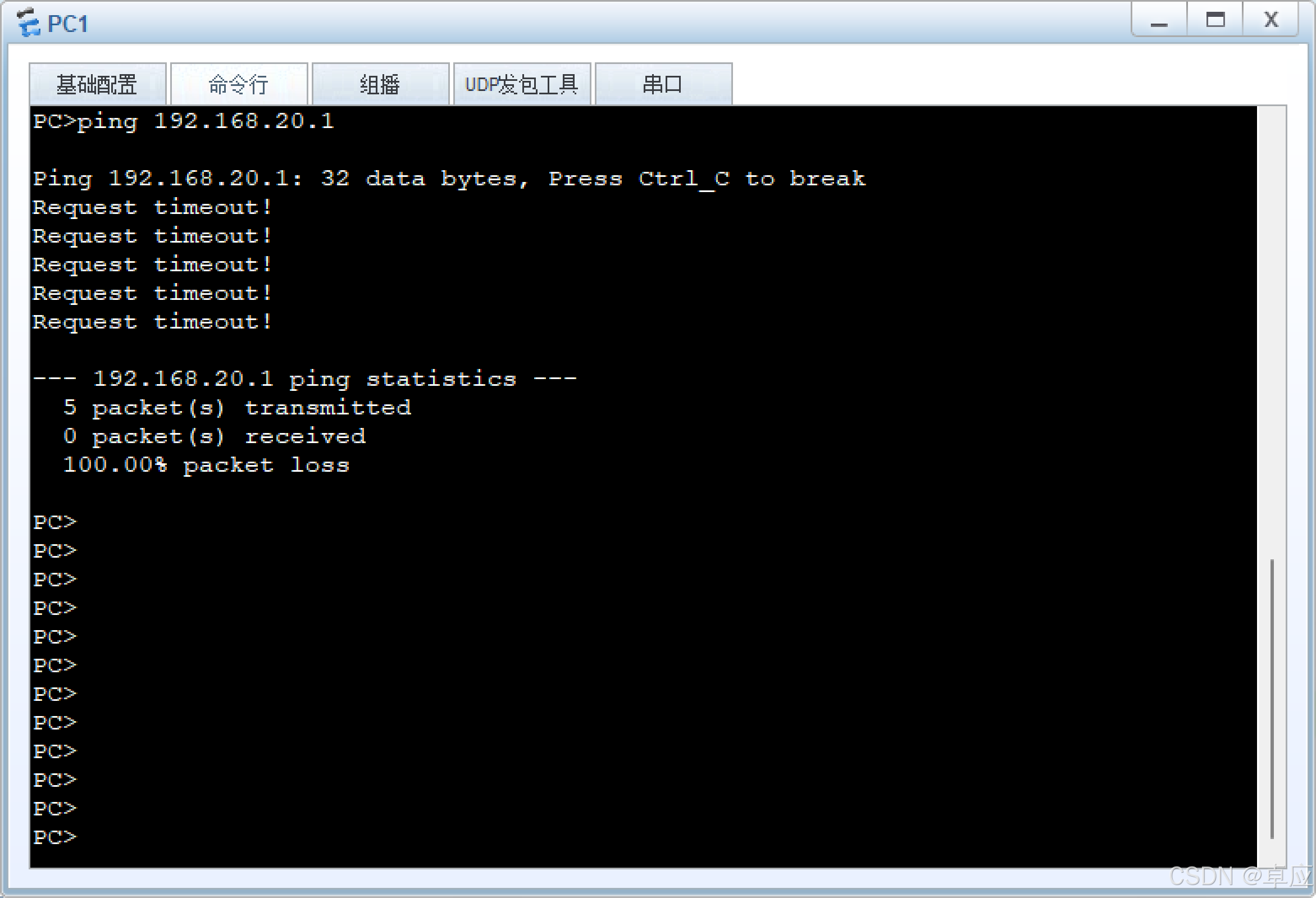

（1）测试PC1是否可以访问PC2，结果如图12-18所示：

                                  图12-18 PC1上显示的ping程序测试信息

通过以上输出我们可以看到PC1和PC2不能相互访问了。

（2）为了减少带宽浪费，在R1上作如下配置：

[R1]acl 3001

[R1-acl-adv-3001]rule 10 deny ip source 192.168.20.0 0.0.0.255 destination 192.168.10.0 0.0.0.255

[R1-acl-adv-3001]quit

[R1]interface g0/0/1

[R1-GigabitEthernet0/0/1]traffic-filter inbound acl 3001

[R1-GigabitEthernet0/0/1]quit

分析：PC2访问PC1的流量到达了PC1，PC1的回应包到达了R1的g0/0/0然后丢弃，这样会浪费带宽，所以要加上ACL 3001，这样PC2访问PC1的流量在R1的g0/0/1上就丢弃了。
