【STM32+HAL+Proteus】系列学习教程---串口USART（中断方式）

实现目标

1、利用UART实现上位机PC与下位机开发板之间的数据通信

2、学会STM32CubeMX软件关于UART 中断方式的配置

3、具体目标：1、开发板将接收到的上位机数据反发送回上位机串口调试助手。

---

一、中断方式简介

1、中断方式

          中断就是在寄存器有一个字节数据的时候触发一次中断，而不用一直扫描寄存器状态，节约了系统资源。例如串口接收24字节数据，HAL_UART_Receive_IT(&huart1, (uint8_t *)&Rx, 1) 意思就是每来一个字节数据中断一次，中断之后就进入回调函数进行处理，此时Rx是一个uint8_t的字节数据。HAL_UART_Receive(&huart1, (uint8_t *)Rx, 24)意思是没来一个字节数据中断一次，等接收到24个字节数据之后再统一进入回调函数之后进行处理，此时Rx是一个uint8_t的数组字节数据。

        缺点：虽然解决了轮询不断扫描寄存器状态的缺点，但CPU接收数据会触发中断，对于实时要求高的场所，不适用。

二、原理图设计

三、STM32CubeMX 配置

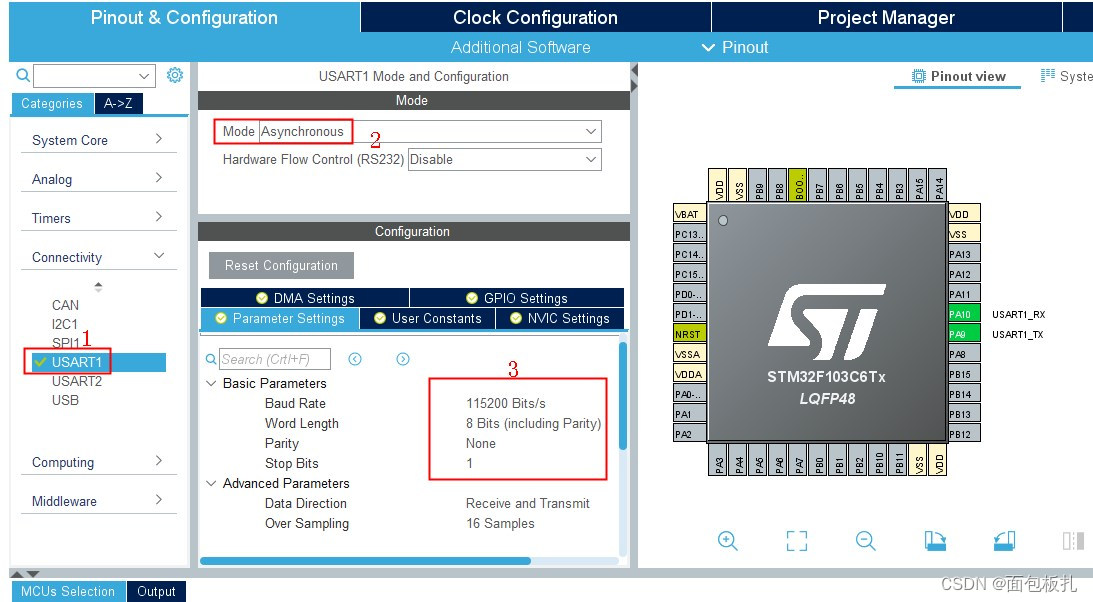

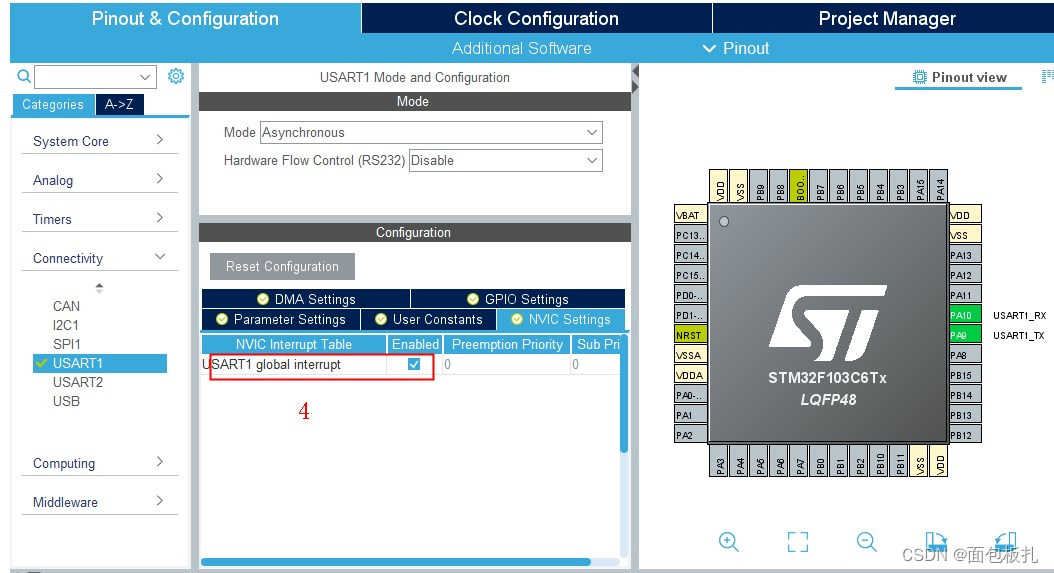

1.USART1  中断方式配置

四、程序设计

1、定义接收数组和一个接收标志位

/* USER CODE BEGIN PV */

uint8_t Rxbuf[2];
uint8_t RxFlag = 0;

/* USER CODE END PV */

2、开启接收中断

  /* USER CODE BEGIN 2 */

	HAL_UART_Receive_IT(&huart1, (uint8_t *)Rxbuf, 2);    // 使能串口接收中断

  /* USER CODE END 2 */

3、功能程序设计

 while(1)
{
   if (RxFlag)
   {
       RxFlag = 0;
        //发送
        HAL_UART_Transmit(&huart1,Rxbuf,2,100);
   }
}

4、回调函数

/* USER CODE BEGIN 4 */

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart->Instance == USART1)
    {
        RxFlag = 1;
        HAL_UART_Receive_IT(&huart1, (uint8_t *)Rxbuf, 2);    // 使能串口接收中断
    }
}

/* USER CODE END 4 */


五、实验现象

六、仿真实现

---

总结
