STM32使用中断方式进行USART数据收发以及printf函数的重写

KINO32

已于 2024-04-17 00:06:08 修改

阅读量2.5k

点赞数 54

分类专栏： STM32 文章标签： stm32 单片机嵌入式硬件

于 2024-01-05 21:48:13 首次发布

KINO32

本文链接：https://blog.youkuaiyun.com/m0_49156395/article/details/135417929

版权

欢迎入群共同学习交流
时间记录：2024/1/5

一、USART/UART介绍

协议介绍
（1）起始位，一位逻辑电平0表示
（2）数据位，8-9位，逻辑高低电平，一般使用8位
（3）校验位，分为奇校验、偶校验、无校验
（4）停止位，0.5、1、1.5、2个逻辑电平1表示
（5）波特率，数据传输的速度，1S发送接收的比特位数，常用的115200、9600

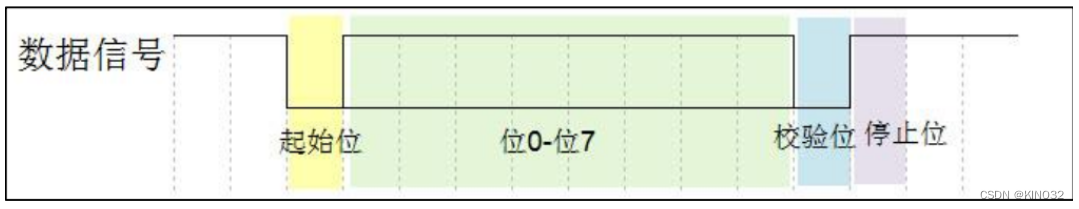

UART协议图
串口介绍
串口1：
    TX：PA9 RX：PA10
串口2：
    TX：PA2 RX：PA3
串口3：
    TX：PB10 RX：PB11

二、以串口1为例实现数据的收发

（1）使能GPIO时钟，配置GPIO端口

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    GPIO_InitTypeDef GPIO_InitStruct;

    GPIO_InitStruct.GPIO_Pin=GPIO_Pin_9;
    GPIO_InitStruct.GPIO_Mode=GPIO_Mode_AF_PP;//发送数据端口，复用推挽输出
    GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitStruct);

    GPIO_InitStruct.GPIO_Pin=GPIO_Pin_10;
    GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IN_FLOATING;//接收数据端口，浮空输入
    GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz
