深度学习_随记003_基于卷积的注意力机制

OUC AI Lab - 第六章基于卷积的注意力机制学习笔记

暂未完成，有待更新。

1.学习内容：

论文学习，并看视频:

• (cvpr2017) Squeeze-and-Excitation Networks 视频链接
• (cvpr2018) Non-local Neural Networks 视频链接
• (eccv2018) CBAM: Convolutional Block Attention Module 视频链接
• (cvpr2019) Dual Attention Network for Scene Segmentation 视频链接

扩展学习（随时更新）:

• (cvpr2019) Selective Kernel Networks
• (cvpr2020) ECA-Net: Efficient Channel Attention for Deep Convolutional Neural Networks

2. 学习过程

这周老板让我们看一下上面的内容提点想法，我先开两倍速快速看了一遍视频，确实什么都不会总结了一些我不太了解的关键词（他直接提及这些关键词而没给任何提示，估计是默认看这个视频的人都有所了解了，但我确实还是深度学习的局外人。）。

下面是阅读期间做的速记（只需粗粗瞟一眼即可，毕竟下面的确实是“速记”）

好像现在的神经网络有点怪，一层的网络实际上是一个神经元，
他们之间是一个线性结构，没有相互之间的交流，缺乏图那样各个点之间的高度交互。

受限玻尔兹曼机RBM
自编码器 Autoencoder
最大似然的梯度下降求解
深度信念网络 DBN
一般玻尔兹曼机BM
随机神经网络和递归神经网络
dropout优化技术
正则化
DNN前馈神经网络
RNN
梯度消失
辅助损失函数
AlexNet
LSTM

fishmap
forward
channel
m2p
mrp
senet
非局部算子：
高斯函数
嵌入高斯
点积
拼接
VIT
1*1卷积
transform
attention
self attention
归一化方式

pointofix

www.gnn.club

四篇文章：

SEnet

非局部神经网络

FFN及其简化

CBAM模型，卷积模块的注意力机制。

特征建模和通道建模，
解耦
最大池化，平均池化
feature map

Dual  Attention Network (2019 cvpr)

 channel attention

上面的速记我大概会在下次更新时删除。

3. 前言：即插即用的深度学习专栏

这个学习专栏共有四个视频，分别讲了不同的网络或模型。

何为即插即用：

即插即用指的是他所提及的网络都有输入维度=输出维度的特征，能够做到
随时插入进一个模型中，也能随时从这个模型中拿出，就好像是一个独立的模块一样。

他这里提到插入方式有：串行，并行，组合等。

跳连（我不太清楚这个词是什么意思）：

在这里他提到了highway network，resnet，densenet，unet，DLA等名词，稍加讲解了一下，
但因为笔者本人没看过这几篇文章，所以也不是很清楚他到底在说什么，包括“跳连”这个名词。

算法机制：

视频讲述者提到，算法其实是为了处理数据，我们可以理解为讲述者做出了如下定义：

在此处之后所提及的“算法”一词，特指用于处理数据的算法。

阅读我之前blog的同学应该知道下面两个部分是什么意思。

局部建模（卷积）

全局建模（注意力）

注意力：局部+全局：

这里枚举了极多论文，后续有可能的话我会一一补充。
有点意思的是前文所附链接的up主在2025/08/26上传了四个视频，分别对应这部分的四篇论文，
然后我根据视频里的说明找了一下（这说明是转载而不是剽窃），发现这四个视频都转载自B站up主DeepFinder，视频中的水印也有他的博客图神经网络公社,
博客是要比视频更新的更快的（截止08/29，视频论文04篇，博客论文11篇），博客论文里有的也附上了论文地址（当然也只是部分，大部分链接为空，我找到了公开的网址也会附上。），
最后还有一个坏消息，即插即用专栏最后更新的blog时间在2025/07/20，而视频本来维持在每周一更，但是最近一次更新到现在已经有11天了（08/19最近一次更新），这意味着作者很有可能会鸽。

4. SENet

笔者速刷了一遍该视频，没有得到什么收获，于是又细细品味了一遍blog，如下：
SENet：Squeeze-and-Excitation Networks。

值得一提的是，SENet本身是2017年被提出来的模型，还获得了当年ImageNet大规模视觉识别挑战赛（ILSVRC）的图像分类任务冠军，这也是最后一届ILSVRC，甚至可以说SENet终结了这个比赛（当然真实原因远不止如此）
该工作后来在CVPR2018上发表，经过拓展和修改后又被 TPAMI（IEEE Transactions on Pattern Analysis and Machine Intelligence）接受，是名副其实的“双 CCF A”论文，含金量想必不用我多说，刚进来就拜读大佬文章，瑟瑟发抖

回归正题：

论文关键词: CNN, SE block, channel attention, image recognition

那些官话我们就不讲了，我们的目的只有学习这个网络的结构和使用，论文正文实际上相当简短（加上参考文献才堪堪13页，这在TPAMI中普遍 13 到 18 页的论文中确实算简短的），但非常令人遗憾的是，即使这篇论文精简优雅，在尝试阅读他时，我仍然完全无法理解我读到了些什么。

所以我选择了多查资料，寻找一些相关内容进行阅读，

相关阅读

Squeeze-and-Excitation Networks(挤压和激励网络)

实际上我觉得这个中文”挤压和激励网络“翻译得很糟糕，但是没办法，我也不会翻emmm，回归正题，我们先来看一下这篇文章都写了些什么：

摘要
提出了一种新的网络架构单元，称为Squeeze-and-Excitation（SE）块，通过显式建模通道间的相互依赖性，自适应地重新校准特征响应，显著提升卷积神经网络（CNNs）的性能。

阅读笔记
很显然的，摘要对于我们来说看了等于没看，继续往下：
文章内容主要是翻译了一下原论文的部分章节，比起人机翻译要好上不少，后续我们还会借助ai翻译再来一遍。
对于新手来说直接阅读本文还是太暴毙了一些，第一遍读完之后我才意识到这点。

深度学习领域，你心目中 idea 最惊艳的论文是哪篇？

原文很简短，我虽然看不懂但也大致了解了一些，但是也因为自身了解不够所以还是一知百分之一解，大致就是本来CNN没有人在处理C这个维度的时候有卓越成效，但是SE块搞了一个很简单泛用性很强的操作用在上面，大致分为
squeeze、excitation和scale三步。很遗憾我没有搞懂这三步究竟在做些什么。

SENet：Squeeze-and-Excitation Networks

这就是那位up主的原博客了，我们来看一下他在博客中都讲了些什么：

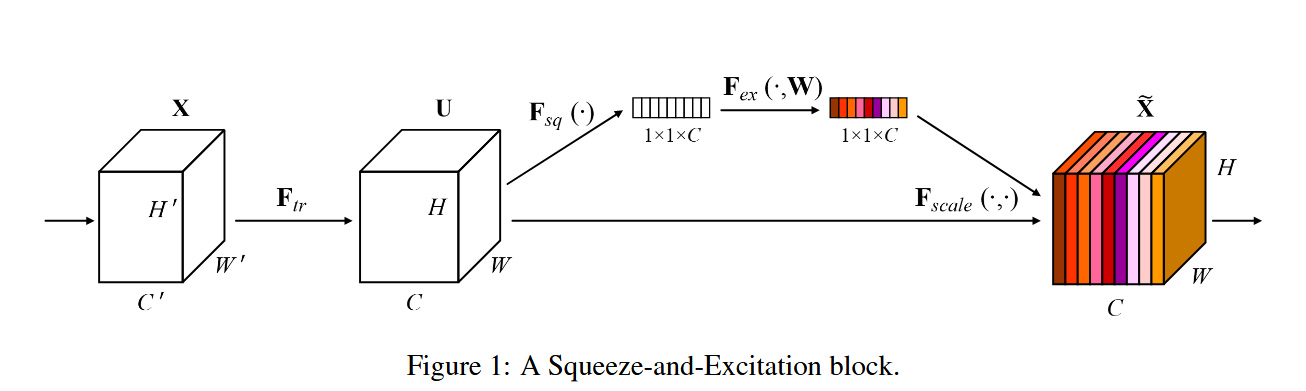

这幅图是论文中的原图，很好的展示了SE块的工作机理。 （虽然我没看懂）

---

研究背景 卷积神经网络（CNN）中通道关系建模不足
研究目的 提出轻量级模块显式建模通道间依赖关系
研究方法 设计Squeeze-and-Excitation（SE）模块：全局信息压缩+通道自适应重校准
研究对象 ImageNet等图像分类数据集
研究结论 SE模块显著提升模型性能（ImageNet上top-5误差降低25%）且计算代价极小
创新点 1. 通道注意力机制 2. 即插即用设计 3. 仅增加0.5%计算量
注：SE模块通过特征重标定实现通道自适应，后续发展为计算机视觉基础模块之一。

这上面的内容其实算是blog内容的总结，但很遗憾因为太精简了所以我也没怎么看明白，但创新点这一栏特别吸引我的注意，一是因为这玩意从开始做科研就一直听别人说，导师说，师兄说，同学说，网络说，那么到底什么是创新点，论文一定要在内容中出现这里就是我的创新点之类的东西吗？

但此处的创新点就很有意思，
1.通道注意力机制，虽然我看不懂什么是通道注意力机制，但是很明显的，这并非一个“构思极为巧妙的设计”，我并不觉得SE块会是第一个着力于这方面的研究，稍微一查，果然如此：

• Network in Network (NiN, 2014)：该工作提出了使用微型的多层感知机（MLP）来代替传统的线性卷积核，以更好地整合通道间的信息。这可以看作是在局部上进行跨通道交互的早期尝试，虽然其目的不完全是注意力，但思想有相通之处。
• Spatial Transformer Networks (STN, 2015)：STN学习对输入特征图进行空间变换（如缩放、旋转），可以理解为一种空间维度上的注意力机制。它证明了“学习到的动态调整”机制的有效性，为后续注意力机制的研究铺平了道路，尽管它关注的是“在哪里（Where）”而不是“是什么（What Channel）”。
• 其他研究工作：一些更早期的研究工作尝试使用门控机制、线性变换等方式来调制特征响应，这些都可以视为通道注意力的雏形。但它们通常不是端到端可训练的轻量级模块，或者没有在大型数据集上展现出普遍而显著的提升。

以上是AI给我的答复，或许他并不那么令人满意，但是我们可以发现，尽管有人做过通道注意力机制相关的研究，但是大多数都石沉大海，亦或者仅有思路，而实现效果难以令人满意，那么为什么通道注意力机制会是SE块的创新点？因为他做出了卓越的成绩，计算机本质上还是工科，这篇双CCF A论文更是将工科特征体现的淋漓尽致（可能这跟作者在公司而非高校进行研究有关？），这篇论文不仅提出了这个方法，还将这个方法加以应用，在实践中取得了卓越的成绩，或许这才是他的创新点，有多新或许并不重要，与之前的研究相比，你有多强，你就有多新。

2.即插即用设计，这点更是毫无道理，难道随便一个输入输出相同的网络都是创新？这个点能被博客作者列入创新完全是因为SE块不仅是即插即用的，还是一旦使用就能极大提高网络性能的，根本原因仍然是他的强，而非他的新。

3.仅增加0.5%计算量，相信大家已经看出来了，其实创新点并不是“增加0.5%计算量”，而是在极大程度地提高了网络性能的同时，仅增加0.5%计算量。

综上，我们可以发现，做科研难以找到一个领域的创新点，其实是指你的论文没有在该领域实现技术上的巨大进步，像SE块，他没有复杂的工作，只是庞大神经网络中的一个即插即用的小模块，却依然能够得到双CCF A的桂冠，实现技术上的突破，这是为什么？

虽然SE块的成功有一定的深度学习领域不可解释性存在（你不知道修改哪一处网络结构才能使得他更加高效，就像ReLU提出之前没有人能理解激活函数怎么可能是x=max(0,x)一样），但是很显然的，这也意味着该领域没有一般意义上的专家，知识的积累有的时候反而会成为束缚，虽然大部分人终其一生也都处于知识积累阶段，远远达不到束缚的标准。但无所谓，其乐无穷。

疑问点
仅增加0.5%计算量，这是怎么计算得出的？后来我看到这句：“该方法以极小计算代价（仅增0.5%参数量）”，有点明白了，合着是增加了0.5%参数量。

我们来看一下博客中的pytorch代码：

import torch
import torch.nn as nn
import torch.nn.functional as F

class SEBlock(nn.Module):
    def __init__(self, in_channels, reduction_ratio=16):
        """
        SE Block 实现
        Args:
            in_channels: 输入特征图的通道数
            reduction_ratio: 压缩比例（用于中间层通道数）
        """
        super(SEBlock, self).__init__()
        self.avg_pool = nn.AdaptiveAvgPool2d(1)  # 全局平均池化 (Squeeze)

        # Excitation 部分：两层全连接层 + 激活函数
        self.fc = nn.Sequential(
            nn.Linear(in_channels, in_channels // reduction_ratio, bias=False),
            nn.ReLU(inplace=True),
            nn.Linear(in_channels // reduction_ratio, in_channels, bias=False),
            nn.Sigmoid()  # 输出通道权重 [0, 1]
        )

    def forward(self, x):
        b, c, _, _ = x.shape  # batch_size, channels, height, width

        # Squeeze: 全局平均池化得到通道描述符
        y = self.avg_pool(x).view(b, c)  # shape: [b, c]

        # Excitation: 生成通道权重
        y = self.fc(y).view(b, c, 1, 1)  # shape: [b, c, 1, 1]

        # 特征图重标定（通道乘法）
        return x * y.expand_as(x)

# ------------------- 用法示例 -------------------
if __name__ == "__main__":
    # 1. 初始化SE Block（输入通道数为256，压缩比例16）
    se_block = SEBlock(in_channels=256, reduction_ratio=16)

    # 2. 模拟输入数据（batch_size=4, 通道=256, 特征图尺寸=56x56）
    dummy_input = torch.randn(4, 256, 56, 56)

    # 3. 前向传播
    output = se_block(dummy_input)

    print(f"输入形状: {dummy_input.shape}")
    print(f"输出形状: {output.shape}")  # 应与输入形状一致

还有博客原文：

• Squeeze 操作
  通过 nn.AdaptiveAvgPool2d(1) 将每个通道的全局空间信息压缩为一个标量。
• Excitation 操作
  两层全连接层：
  第一层降维（reduction_ratio 控制压缩比例，默认16）。
  第二层恢复原始通道数，并通过 Sigmoid 输出权重值（0~1）。
• 特征重标定
  将通道权重与原始特征图逐通道相乘（x * y），实现自适应校准。

待以后实力高强了之后我会回来解析这段代码。

5. Non-local Neural Networks

6. CBAM - Convolutional Block Attention Module

7. Dual Attention Network
