【USTC】verilog 习题练习 26-30

26 进位选择加法器

前例中的加法器成为串行进位加法器，只有等前一级的加法器运算结束产生进位位之后，下一级加法器才能利用进位位进行计算，因此电路延时会随加法器串联级数的增加而线性增加，这使得电路计算速度大大降低。设每一级全加器的延时为t，则32bit加法器的延时则为：32t。

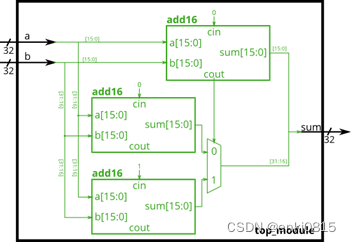

为降低电路整体延时，我们可以按下图进行设计：

我们将电路分为两段，每段实现16bit的加法，为了使高16位与低16位同时进行运算，我们采用两个add16对高位进行计算，区别在于进位位分别为0和1，最终通过低16位加法器的输出进位作为选择控制信号，选择高16位的运算结果。这样，32bit加法器的延时就变为：16t+tmux2 ≈16t,延时降低了接近一倍，这种以空间（增加电路）换时间（提高速度）的做法，在数字电路设计中经常使用。
请创建Verilog模块，实现上图中的电路结构，其中add16不需要用户编写，其声明如下：
module add16 ( input[15:0] a, input[15:0] b, input cin, output[15:0] sum, output cout );
       assign {cout,sum} = a + b + cin;
endmodule

输入格式

32bit a, 32bit b

输出格式

32bit sum 为 a 与 b 的和

注意：在always模块中，需要用reg

module add16 ( input[15:0] a, input[15:0] b, input cin, output[15:0] sum, output cout );

       assign {cout,sum} = a + b + cin;

endmodule
module top_module(
    input [31:0] a,
    input [31:0] b,
    output [31:0] sum
);
    wire cin,cin1,cin2,cout;
    wire [15:0] sum0, sum1, sum2;
    reg [15:0] sum_total;
    assign cin  = 0;
    assign cin1 = 0;
    assign cin2 = 1;
    add16 add0 (a[15:0], b[15:0], cin, sum0[15:0], cout);
    add16 add1 (a[31:16], b[31:16], cin1, sum1[15:0],);
    add16 add2 (a[31:16], b[31:16], cin2, sum2[15:0],);

    always @(*)
        begin
            case(cout)
                1'b0: sum_total = sum1;
                1'b1: sum_total = sum2;
