在5G高频组件（例如毫米波天线模组、射频功放模块等）的生产过程中，普遍使用低温共烧陶瓷或高温共烧陶瓷基板。此类模组具备以下几项典型特征：
-
高频传输：运行频段可延伸至毫米波范围，对信号完整性极为敏感；
-
集成度高：元器件微型化趋势明显，焊盘间距极为精细；
-
散热需求突出：半导体功率器件发热量显著， thermal 管理成为关键；
-
制造成本高：单模块价格昂贵，对焊接工艺的一次合格率要求极高。

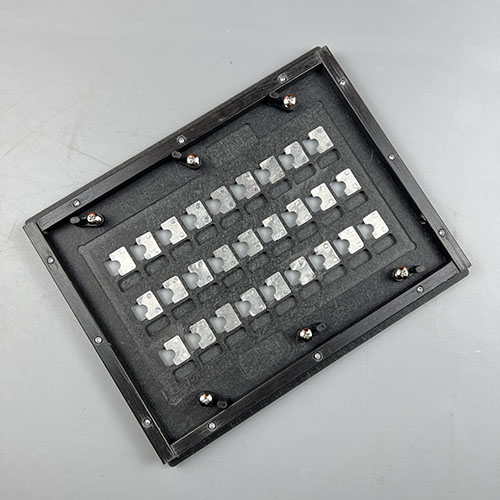

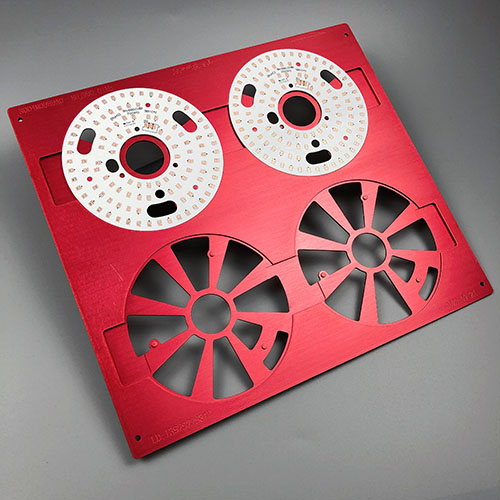

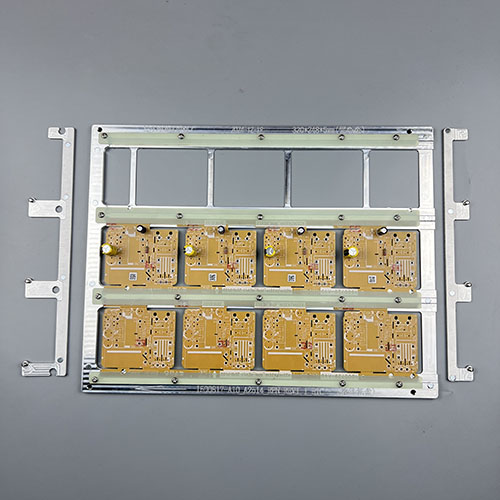

面对此类应用，传统玻纤复合或合成石材质的贴片治具日益显得力不从心，而氮化铝陶瓷材质治具凭借其独特的性能优势，成为应对此类高要求工艺场景的理想解决方案。
氮化铝陶瓷SMT贴片治具的显著优点
氮化铝属于新一代高性能陶瓷材料，其在SMT贴装治具中的应用优点集中体现在：
1. 出色的热控制能力（关键优势）
-
导热效率极高：其导热系数大幅超越常规合成石材料，与金属铝接近，但同时具备绝缘特性。该特性使其在回流焊过程中能够实现与电路基板的快速同步升降温，有效改善板面温度分布均匀性，杜绝局部过热或加热不足，从而显著减少由于温差引起的焊接不良，如虚焊、锡珠飞溅或元件移位等。
-
热膨胀匹配性佳：材料的热膨胀系数与陶瓷基板及芯片材料更为接近，在温度剧烈波动环境下形变极小，有助于减轻热应力对微焊点与敏感元件的潜在损伤。
2. 优异的机械稳定性与使用寿命
-
高刚性及耐磨特性：材料硬度高，抗磨损性能强，使用寿命远超有机材料治具。可长期维持定位孔的精度，避免因反复使用导致的孔位扩大或表面析出微粒。
-
抗环境干扰能力强：不受湿度变化影响，不会吸湿变形，长期保持尺寸与形状稳定性。
3. 适应高频应用的电磁特性
-
绝缘性能可靠：完全绝缘，杜绝治具引入短路或信号泄漏的风险，特别适合高阻抗、高频率测试场景。
-
低介电常数与损耗：在高频电磁环境中介电性能稳定，不会干扰周边电路电磁场分布，保证信号传输的完整性。
4. 高精度加工与易维护性
-
可实现微米级加工：依托激光等精密加工工艺，可实现高精度开孔与外形切割，满足超密间距元件的贴装需要。
-
表面光洁、抗污染：不易黏附锡膏残留，清洁简便，有利于维持工艺洁净度与一致性。
实际应用案例分享
案例背景：
某高端通信企业在其5G基站毫米波天线模组生产过程中，最初选用高性能合成石治具。该模组以LTCC为基板，贴装01005规格的微型阻容元件、裸芯片及引脚间距0.35mm的BGA封装器件。试产阶段频繁出现BGA焊点熔融不充分与小尺寸元件立碑不良，产品直通率仅约95%，严重制约量产效率。
问题溯源：
通过炉温曲线实测与缺陷分析发现：
-
温度分布不均：合成石治具导热能力有限，导致在回流焊温区中不同封装元件间实际温度差异显著，BGA区域温度偏低，无法达到焊料完全回流的工艺要求；
-
热机械应力失配：治具材料与陶瓷基板间热膨胀系数差异较大，冷却过程中产生内应力，影响焊点可靠性。
实施对策：
切换使用氮化铝陶瓷SMT贴片治具。
-
治具设计与制造：
-
依据模块三维结构进行治具形貌与定位特征设计；
-
选用高热导率氮化铝瓷料，经CNC与激光雕琢工艺完成治具制作，保障开孔及边缘加工精度；
-
合理设定治具厚度，兼顾操作强度与热容要求。
-
-
工艺效果对比：
-
炉温曲线优化：更换治具后实测板面温度均匀性明显改善，最大温差降至±2℃范围内；
-
焊接过程提升：氮化铝治具热响应速度快，实现与PCB同步的升降温过程，焊点质量显著提高；
-
成效评价：
-
BAG焊点熔融不良现象基本消除，X-Ray检测显示焊点形态饱满均匀；
-
小微元件立碑问题发生率趋近于零；
-
生产线一次通过率大幅跃升至99.8%以上；
-
治具在使用数万次后仍保持尺寸稳定，预期使用寿命远超传统材料。
-
-
综合经济效益评估：
尽管氮化铝陶瓷治具初期投入较高，但其带来的综合收益显著：
-
优质品率的提升大幅降低返修与废料成本；
-
生产中断频次减少，设备综合效率提升；
-
超长使用寿命有效摊薄单次使用成本。
对于附加值高的5G模块制造而言，该方案具有明显的全生命周期成本优势。
总结与展望
综上所述，氮化铝陶瓷SMT贴片治具尤其适用于5G高频、高集成度、高热耗及高可靠性要求的电子组装领域。其凭借卓越的热管理效能、机械稳定性及电磁兼容性，已成为提升高端电子制造工艺质量的核心要素。
应用建议：
-
典型适用领域：陶瓷基板电路、微波射频组件、功率半导体模块、航空航天电子及光通信设备等制造流程；
-
选型考量：若当前生产工艺因热相关因素导致良率瓶颈，且产品附加值较高，则投资氮化铝陶瓷治具具备较高性价比；
-
供应链合作：建议选择兼具精密陶瓷加工实力与SMT工艺认知的供应商，以确保治具设计切实贴合生产实际需求。
