摘要： 在远程挖掘机、无人矿卡等远程遥控系统中，网络时延（Latency）和抖动（Jitter）是决定操作安全性的核心指标。本文将从传输层协议栈优化、5G QoS流映射策略及车载工业路由器的硬件可靠性设计三个维度，剖析如何构建高可用通信链路。重点探讨如何实现视频流与控制流的分离传输与差异化保障。

导语： 在远程驾驶场景中，操作员感知的“手感发飘”或画面卡顿，本质上是网络层传输质量的反馈。要实现媲美本地操作的实时性（端到端时延<50ms），仅仅依靠5G eMBB的大带宽是不够的，必须对从终端到基站的通信架构进行深度优化。本文将分享基于5G工业路由器的系统设计实践。

基于UDP协议栈优化与5G切片映射的软硬协同设计

一、传输层协议栈优化：UDP的主导地位

在远程控制中，视频流（Video Streaming）和控制流（Control Streaming）对实时性的要求远高于完整性。

TCP的局限性：传统的TCP协议拥有严格的握手和超时重传机制（Retransmission），在弱网环境下，一次重传可能导致数百毫秒的延迟累积，这对于实时操控是致命的。
UDP的优化实践：架构设计中通常基于UDP协议封装控制指令。为了进一步降低时延，在嵌入式Linux网关侧，可采用内核旁路（Kernel Bypass）或零拷贝（Zero Copy）技术，减少数据包在内核态到用户态之间的拷贝次数，从而降低CPU处理时延（Processing Latency）。

二、抖动抑制与5G QoS分流策略

网络抖动（Jitter）会导致控制指令到达顺序错乱或视频帧间隔不均匀。在系统设计中，车载通信终端需作为QoS策略的执行点，利用5G 5QI (5G QoS Identifier) 机制进行流量整形：

控制流保障（Control Plane）：
1. 策略：将CAN总线或PLC发出的控制指令数据包，映射到高优先级的5QI=3（GBR，保证比特率）或5QI=82（Delay Critical GBR）专用承载上。
2. 目的：确保在基站拥塞时，关键控制指令能获得最高优先级的调度，实现确定性低时延。
视频流保障（User Plane）：
1. 策略：将多路高清摄像头的RTSP/RTMP流映射到大带宽的5QI=4（Non-GBR）承载上。
2. 目的：在保障画质清晰度的同时，与控制流进行信道隔离，防止视频数据突发挤占控制信道。

三、车载边缘节点的硬件可靠性选型

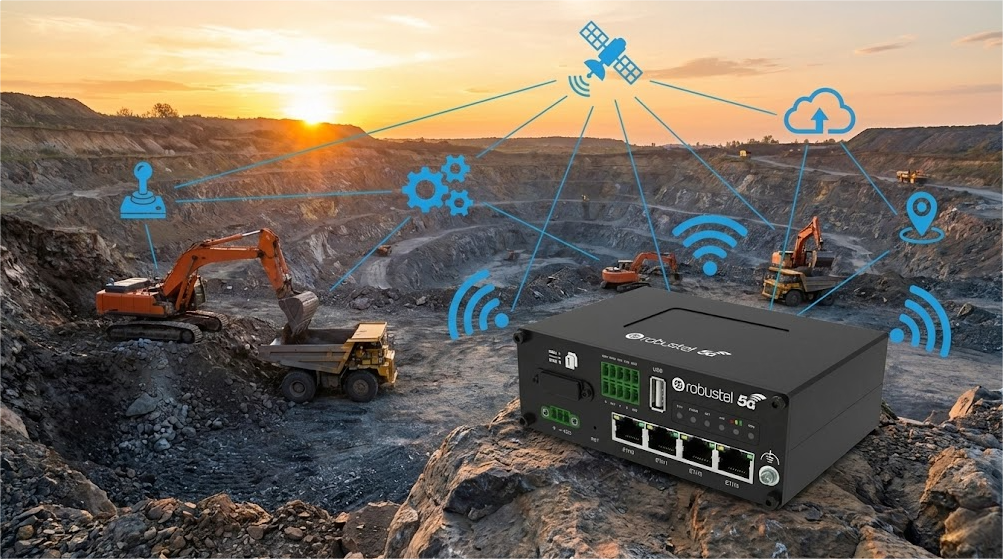

不同于恒温恒湿的机房，矿山、港口的车载环境存在剧烈震动、供电不稳及电磁干扰。工业级通信路由器的选型需遵循以下硬件标准：

物理接口抗震设计：RJ45网口和SMA天线接口需具备高保持力，或采用航空插头/端子台设计，防止车辆作业时的持续高频震动导致接触不良。
电源完整性设计：车载发电机启动时会产生巨大的浪涌电压（Load Dump）。路由器电源输入端需遵循ISO 7637标准，设计宽压输入（如9-36V）及防浪涌电路，防止设备烧毁或重启。
链路级冗余（Link Redundancy）：设备应支持双SIM卡物理热备。通过编写链路检测守护进程（Watchdog Daemon），在主运营商RSRP（信号接收功率）低于阈值时，毫秒级切换至备用链路，确保车辆“永不失联”。
