简介

先上图图一是淘宝实拍图，图二是编码器各引脚的功能。这个波轮编码器应用在相机等电子设备上，通过滚动这个编码器会发出脉冲。
请添加图片描述

此波轮可以前后滚动（AB-BA）和按下（SW）。当滚轮被按下后SW1和SW2会导通，用万用表的蜂鸣档可以测出。COM口接VCC，A和B为信号输出口，需要进行下拉后接地，NC不接。
请添加图片描述

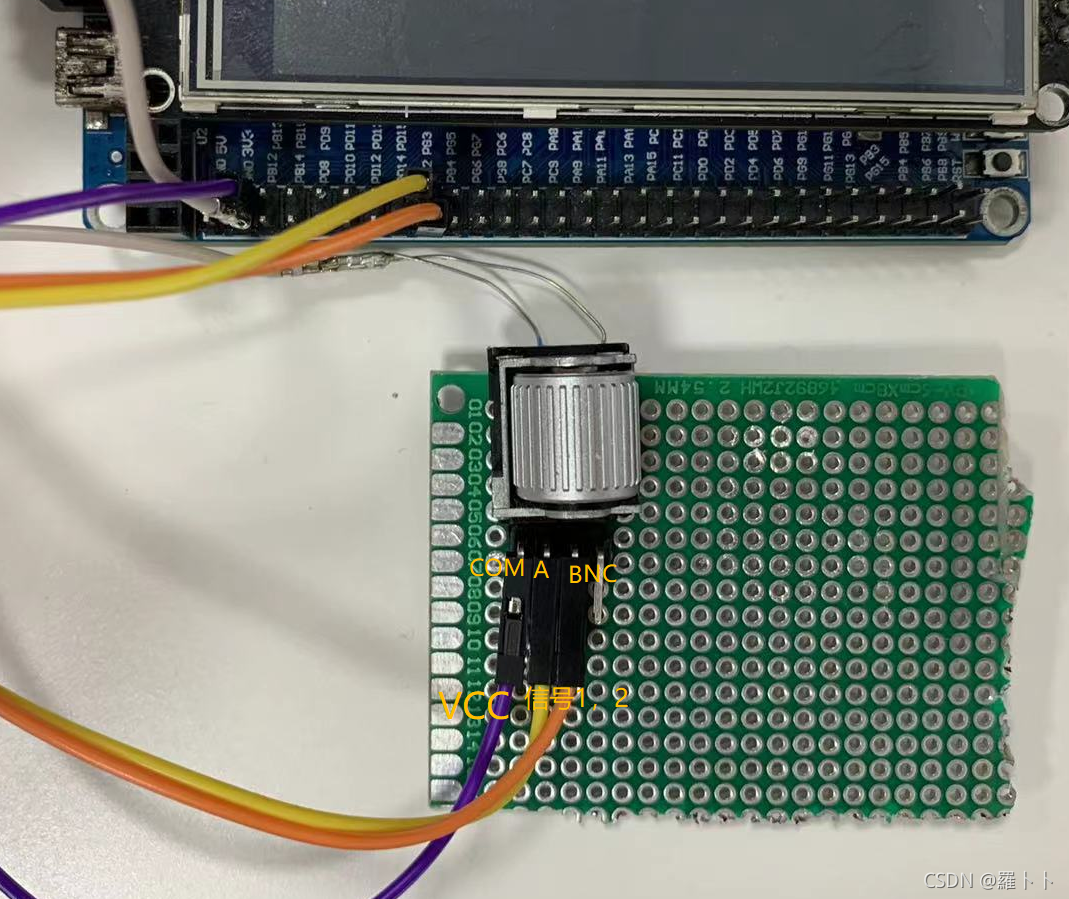

硬件连接

在这里插入图片描述
在这里插入图片描述

软件思路

本人尝试过用单片机自带的编码器模式做正交解码读取滚轮的值，可以实现计数波轮正转计数会加一，反之减一，具体请参阅我的另一篇博客《MITSUMI美上美(SIQ-02FVC3)拨盘编码器硬件连接及stm32f103zet6软件测试》。但是在单片机中无法判断滚轮是正转还是反转
