LOTO 示波器 软件功能----触发演示

LOTO 示波器 软件功能----触发演示

我们大部分的型号的产品是硬件触发的，只有482系列是软件触发的。硬件触发的好处是它通过硬件的芯片来保障。突发信号不是周期的，是突发的、偶然的信号，基本上有百分之百的捕获率。

而软件触发是靠程序，在传到计算机的所有数据里去寻找符合条件的触发，它的捕获率达不到百分之百。只有在中速和低速的时间档位上，它的触发效果才是可以的。

当采样了一个信号，比如一个周期信号，在屏幕上显示，你会看到波形很稳定地显示，不会乱晃，相当于默认开启了相位锁定的功能。它的原理就有点类似于自动触发，这个跟传统示波器上的那个自动触发类似，它的前提是信号必须是一个周期信号。

在菜单栏中高级选项里有个相位锁定。把相位锁定关了以后，你会发现，显示的波形会左右一直晃，你最后需要把它暂停来看波形。这就是类似于自动触发的功能。之所以提到这个相位锁定，是因为后面触发功能中有自动触发的设置。

下面以osca 02这个型号为例，它是通过硬件触发的。触发的功能只在a通道上实现触发。如果想对b通道上信号触发，把a、b通道的信号输入探头对调就可以了。
在触发设置中，有触发和外触发，触发的原理和操作是一样的，在这里只介绍普通触发。

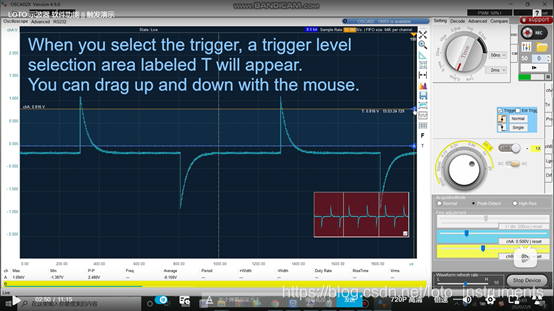

在上图的触发设置中，可选择上升沿触发和下降沿触发。勾选触发功能后，在图像部分有一条可以拖动蓝色小标的t线，这就是用来选择触发电平的线。
