loto示波器实践——超声波测距模块

**

我们这里用到的超声波测距模块，一般是用于arduino智能小车自动避障的。经常见到的应用是使用单片机或者stm32和这种模块结合进行开发的。

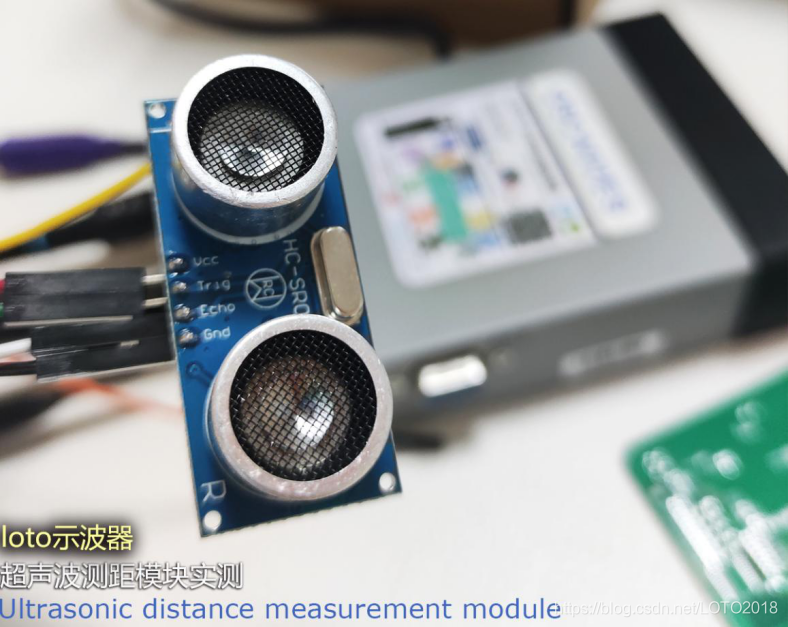

我们使用LOTO示波器可以更直观和快速的看到超声波测量距离模块的工作波形和结果。使用LOTO示波器测量超声波距离测量模块，可以直接省去了单片机编程环节，让测试更快速和直观。
在这里插入图片描述

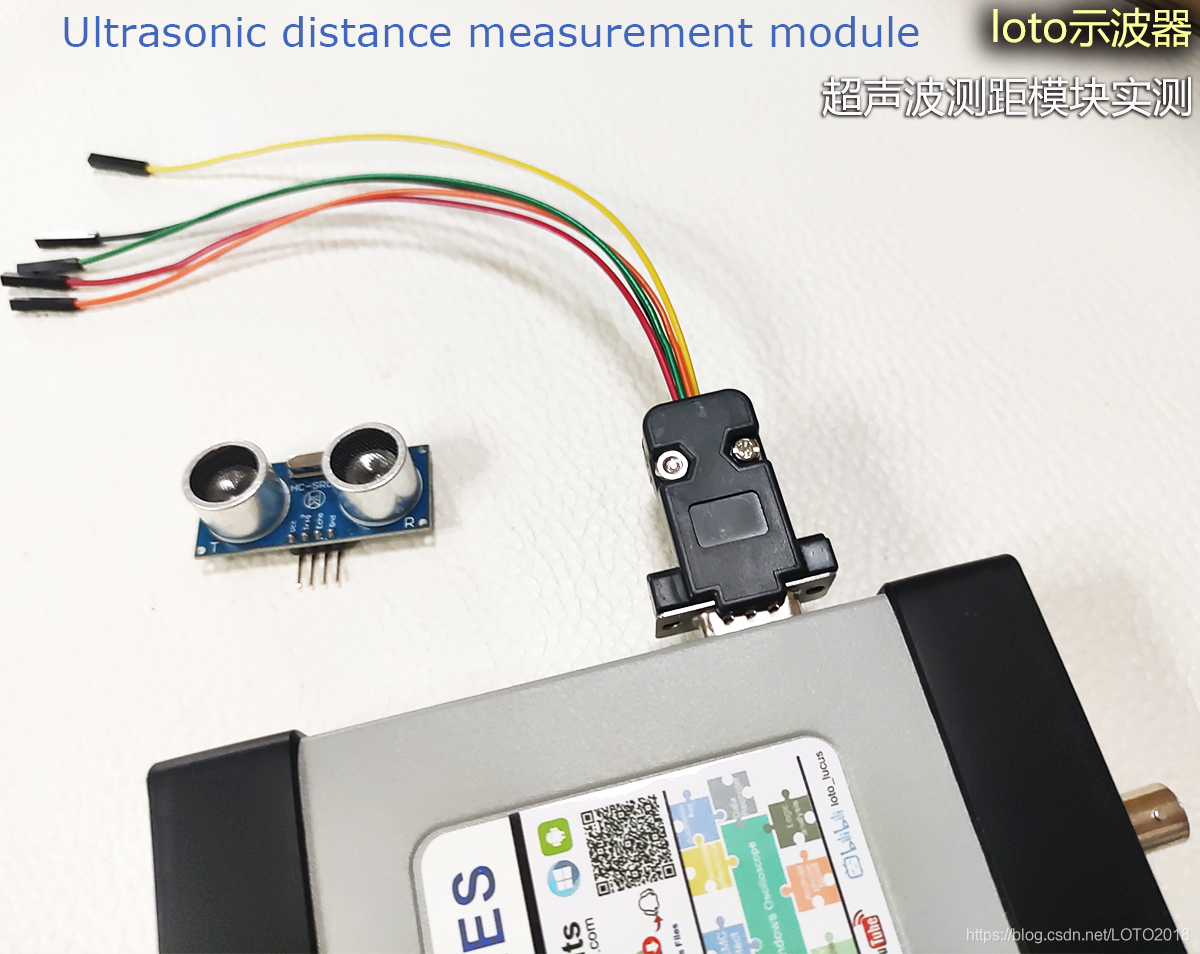

对于LOTO示波器而言，如果你手里的是带有DE2扩展接口的型号，就直接把线缆接在DE2上，如果是只有DE1接口的型号，就把线缆接在DE1上。目前而言，带有DE2接口的型号是肯定支持这个模块的，只有DE1接口型号中，OSC482系列是肯定可以的。
在这里插入图片描述

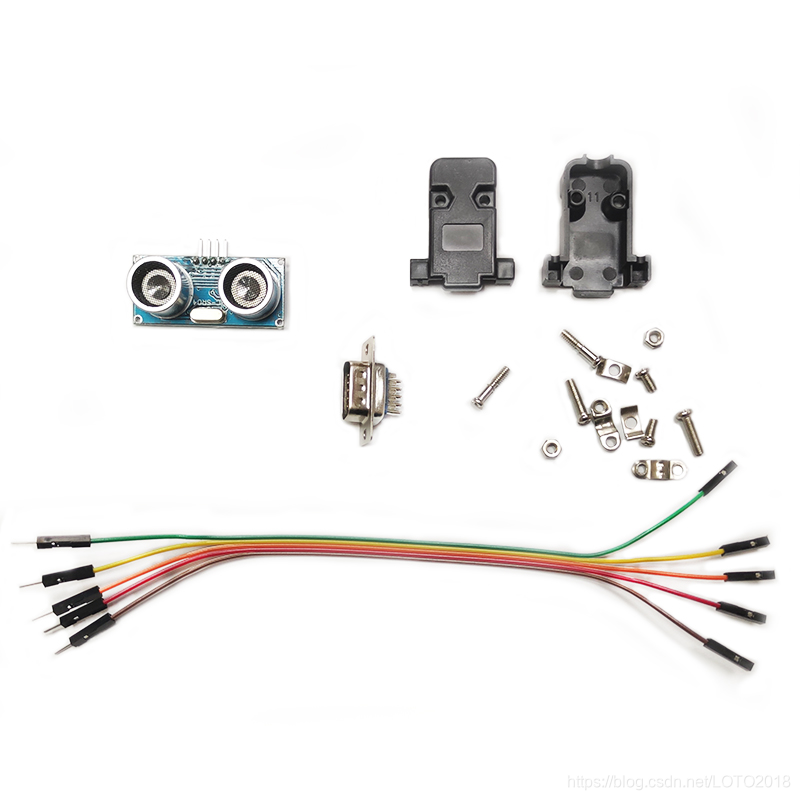

这根线缆很简单，是根据LOTO的扩展口的定义把电源和iO引脚引出来制作的。
这个超声波距离测量传感器只需要很少几根线，一根3.3V/5v的电源，一根地线，一根IO线作为触发就可以了。还有一个输出引脚是距离输出，我们直接用示波器探头接就可以了。
在这里插入图片描述

loto示波器定义的DE-1
