群智能算法(遗传算法, 粒子群算法, 蚁群算法原理与实例分析)

解决函数极值问题(二元), 采用三种群智能算法实现, 并进行比较分析

1. 问题重述

求解函数: $f(x,y)=\frac{6.452(x+0.125y)(\cos x-\cos (2y){)}^2}{\sqrt{0.8+(x-4.2{)}^2+2(y-7{)}^2}}+3.226y$的最大值, 其中$x\in [0,10),y\in [0,10)$

1.1 解决步骤

• 利用现成函数绘制图形并求解出在给定区间的最大值
• 选用群智能算法(遗传算法, 粒子群算法, 蚁群算法), 初步设定参数, 分析结果
• 改变参数分析算法的性能
• 总结

1.2 问题粗析

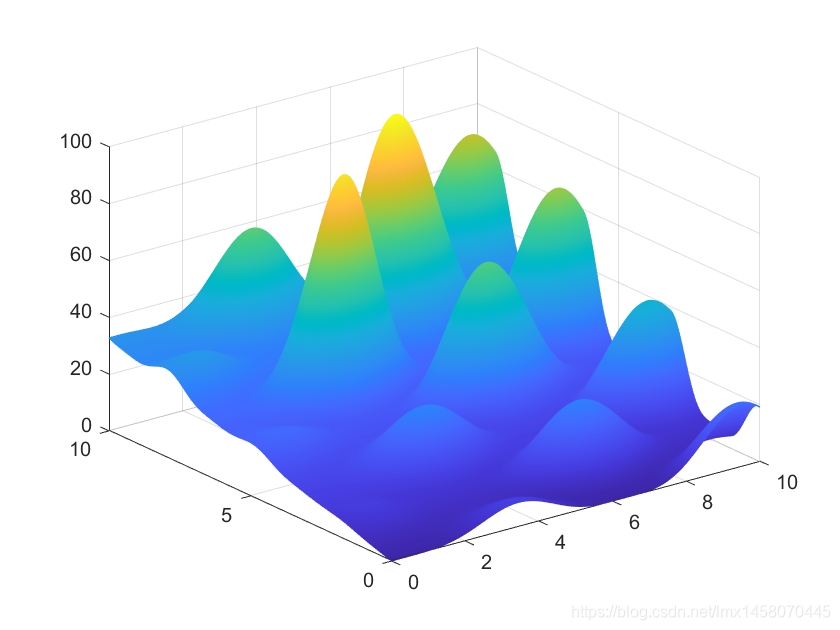

利用Matlab绘制函数图形,及使用函数计算最大值如下, 可得函数在该区间的最大值在99.99附近.

代码如下:

% 代码1 粗略绘制函数图形并求最值
clc
clear
clf
x = linspace(0,10,1000);
y = linspace(0,10,1000);
[X,Y] = meshgrid(x,y);
Z = 6.452*(X+0.125.*Y).*((cos(X)-cos(2.*Y)).^2)./sqrt(0.8+(X-4.2).^2+2.*(Y-7).^2)+3.226.*Y;
mesh(X,Y,Z)
hold on

2. 遗传算法求解

2.1 步骤

• 实数编码
• 群体设定
• 适应度函数
• 选择(复制)
• 交叉
• 变异

2.2 结果

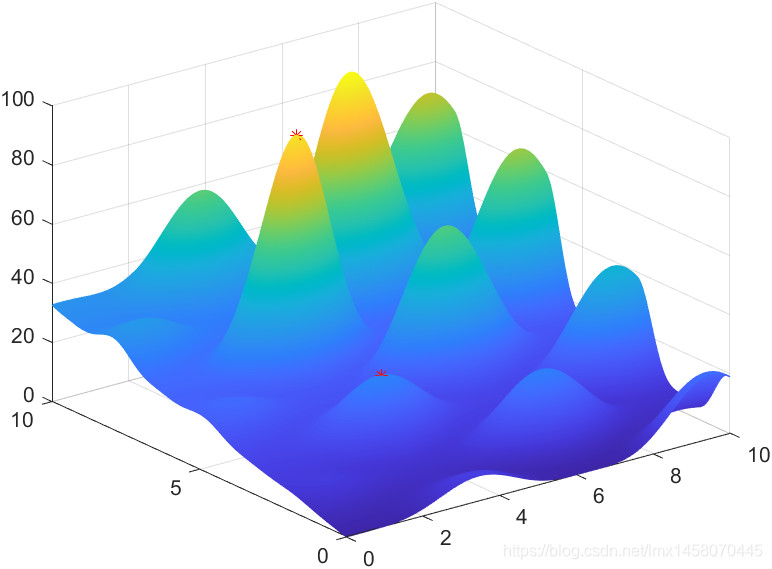

利用Matlab的GA函数, 首先用默认参数进行试验, 发现易陷入局部最优解(如下图)
代码如下:

% 代码2 遗传算法
fun = @(x) 1/(6.452*(x(1)+0.125.*x(2)).*((cos(x(1))-cos(2.*x(2))).^2)./sqrt(0.8+(x(1)-4.2).^2+2.*(x(2)-7).^2)+3.226.*x(2));
nvars = 2;
A = [1, 0; 0, 1; -1, 0; 0, -1];                             % Ax不大于b
b = [10; 10; 0; 0];
lb = [];
ub = [];
nonlcon = [];
IntCon  = [];
options = optimoptions(@ga)
[x,fval,exitFlag,output,population,scores] = ga(fun,nvars,A,b,[],[],lb,ub,nonlcon,IntCon,options)

通过optimoptions函数对GA算法的options参数进行修改, 测试结果发现, 在种群规模不太小(>20), 将交配概率与变异概率分别设置为0.8和0.2, 容易找到最优解.
此时, 最优解的坐标为(6.0914, 7.7991, 99.9953).

代码如下:

fun = @(x) 1/(6.452*(x(1)+0.125.*x(2)).*((cos(x(1))-cos(2.*x(2))).^2)./sqrt(0.8+(x(1)-4.2).^2+2.*(x(2)-7).^2)+3.226.*x(2));
nvars = 2;
A = [1, 0; 0, 1; -1, 0; 0, -1];                             % Ax不大于b
b = [10; 10; 0; 0];
lb = [];
ub = [];
nonlcon = [];
IntCon  = [];

options = optimoptions(@ga, ...
                     'PopulationType', 'doubleVector',...
                     'PopulationSize', 50,...               % 种群规模
                     'EliteCount', 1,...                    % 最佳个体保存
                     'CrossoverFraction', 0.8, ...          % 交配概率
                     'MigrationDirection', 'forward',...
                     'MigrationInterval', 20,...
                     'MigrationFraction', 0.2,...           % 变异概率
                     'Generations', 100,...                 % 迭代次数
                     'TimeLimit', Inf,...
                     'FitnessLimit', -Inf,...
                     'StallTest', 'averageChange',...
                     'StallTimeLimit', Inf,...
                     'TolFun',1.0e-06,...
                     'Tolcon',1.0e-03,...
                     'NonlinConAlgorithm','auglag',...
                     'InitialPenalty', 10,...
                     'PenaltyFactor', 100,...
                     'PlotInterval', 1,...
                     'MutationFcn', {@mutationadaptfeasible [1] [1]},...    % 修改
                     'CreationFcn', @gacreationlinearfeasible,...           % 修改
                     'FitnessScalingFcn', @fitscalingrank,...
                     'SelectionFcn', @selectionstochunif,...
                     'CrossoverFcn', @crossoverintermediate,...             % 修改
                     'Display', 'final',...
                     'Vectorized', 'off')
[x,fval,exitFlag,output,population,scores] = ga(fun,nvars,A,b,[],[],lb,ub,nonlcon,IntCon,options)

2.3 结果分析

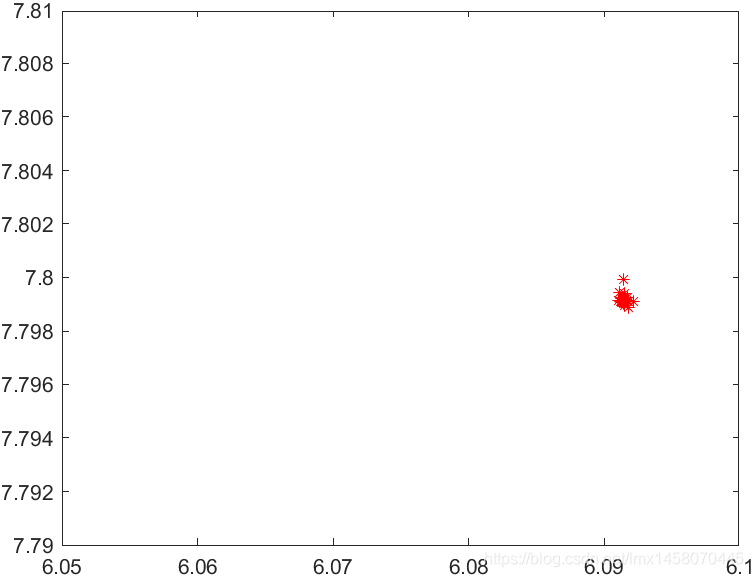

结果收敛较好, 种群中绝大多数个体较为集中.
代码如下:

clc
clf
figure(2)
plot(population(:,1),population(:,2),'*r')
xlim([6.05 6.10])
ylim([7.79 7.81])

2.4 遗传算法小结

1. 在代码调试的过程中, 先是用默认参数进行试验, 发现如不设置参数, 能得出正确结果, 但是在使用optimoptions函数获取options参数后, 再赋值成一模一样的参数, 则得不到理想结果, 容易陷入局部最优解.
   问题解决: 通过手动赋值所有参数, 采取控制变量法,每次修改其中一个参数, 最终对${}^{\prime }MutationFc{n}^{\prime }{,}^{\prime }CreationFc{n}^{\prime }{,}^{\prime }CrossoverFc{n}^{\prime }$三个参数进行默认值的修改(依据警告以及$documentation$), 最终确定当
   ${}^{\prime }MutationFc{n}^{\prime }=@mutationadaptfeasible[1][1]$,
   ${}^{\prime }CreationFc{n}^{\prime }=@gacreationlinearfeasible$,
   ${}^{\prime }CrossoverFc{n}^{\prime }=@crossoverintermediate$
   时, 算法得到正确结果.
2. 解决问题1后, 对种群规模, 交配概率, 变异概率等参数进行修改, 结果显示, 在在种群规模不太小(>20), 将交配概率与变异概率分别设置为0.8和0.2, 容易找到最优解.
3. 在使用遗传算法对二元函数进行最值求解时, 没有选用根据步骤逐行书写代码, 而是使用Matlab自带的GA函数, 通过optimoptions对参数进行准确配置, 进而得到结果.
4. 逐行书写代码有利于加深算法的数学理解, 原理的实现. 但在工程性方面, 自行书写代码性能不如算法工程师所写的GA函数, 因此, 在充分理解原理的基础上, 直接调用函数(或使用APP), 不仅有利于之后的再次使用, 而且对于各种参数的配置有了一定经验, 对于使用遗传算法解决其他类型问题有一定帮助.

3. 粒子群算法求解

3.1 步骤

• 下载工具箱, 并在Matlab中设置工具箱的路径;
• 定义待优化函数$tes{t}_{f}unc$;
• 调用PSO算法的核心函数：$pso\_Trelea\_vectorized()$.

3.2 结果

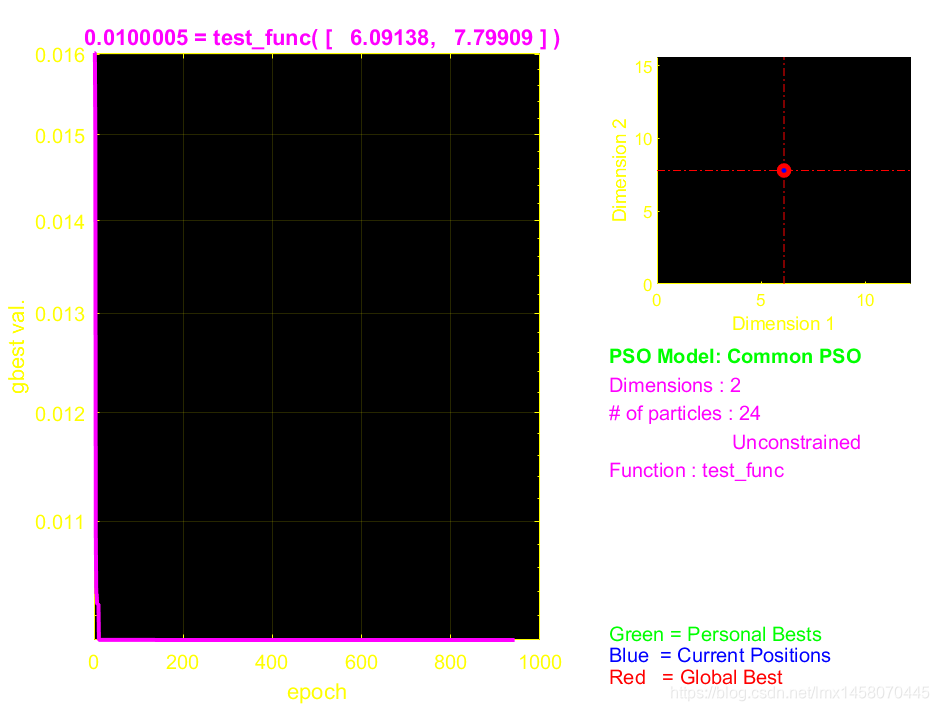

通过下载安装$PSOt$工具箱, 对$test\_func.m$与$test\_main.m$文件进行编写, 设置初始参数后, 结果如下图所示.

由图可知, 在迭代了大约700次后, PSO算法得出最大值点坐标(6.0914, 7.7991, 99.9953), 与遗传算法获得结果一致.
代码如下:

% test_func函数
function z=test_func(in)
nn=size(in);
x=in(:,1);
y=in(:,2);
nx=nn(1);
   for i=1:nx
       temp = 1/(6.452*(x(i)+0.125.*y(i)).*((cos(x(i))-cos(2.*y(i))).^2)./sqrt(0.8+(x(i)-4.2).^2+2.*(y(i)-7).^2)+3.226.*y(i));
       z(i,:) = temp;
   end

% test_main.m文件
clear
clc
x_range=[0,10];     %参数x变化范围
y_range=[0,10];     %参数y变化范围
range = [x_range;y_range];     %参数变化范围(组成矩阵)
Max_V = 0.2*(range(:,2)-range(:,1));  %最大速度取变化范围的10%~20%
n=2;                     %待优化函数的维数，此例子中仅x、y两个自变量，故为2
pso_Trelea_vectorized('test_func',n,Max_V,range)  %调用PSO核心模块

3.3 结果分析

PSO算法中, 调用$pso\_Trelea\_vectorized()$函数的$PSOparams$参数含义如下表所示(自己查资料总结):

参数	含义
P(1)	命令窗显示的间隔数, 默认为100, 0则不显示中间过程
P(2)	最大迭代次数, 如算法不收敛, 自动停止, 默认为2000
P(3)	初始粒子数, 越多则越有可能收敛到全局最优值, 默认为24
P(4)	加速度参数, 影响局部最优值, 默认为2
P(5)	加速度参数, 影响全局最优值, 默认为2
P(6)	初始时刻加权值, 默认0.9
P(7)	收敛时刻加权值, 默认0.4
P(8)	当迭代次数超过此值时, 加权取其最小, 默认为1500
P(9)	终止算法的阈值, 连续两次迭代中对于的种群最优值小于此阈值时,算法停止, 默认为1e-25
P(10)	终止算法的阈值, 连续n次迭代函数的梯度没有变化,则算法停止
P(11)	说明优化的情况, NaN表示非约束下的优化问题
P(12)	0则表示通常的PSO算法
P(13)	0表示随机产生种子, 1表示用户自行产生种子

3.4 小结

1. 在调用$pso\_Trelea\_vectorized()$函数过程中, 出现$forcerow$函数无法识别的问题, 通过查看PSOt文件夹, 发现在子文件夹路径下存在$forcerow.m$文件, 将PSOt及其子文件夹全部添加到搜索路径后, 问题解决.
2. 在使用粒子群算法对二元函数进行最值求解时, 通过网络下载PSOt工具箱, 编写$test\_func.m函数$,设置参数$x,y$的变化范围,最大速度的取值,待优化函数的维数等参数, 进行调用, 得到结果.逐行书写代码有利于加深算法的数学理解, 原理的实现. 但在工程性方面, 自行书写代码性能不如算法工程师所写的$Pso\_Prelea\_vectorized$函数, 因此, 在充分理解原理的基础上, 直接调用函数(或使用APP), 不仅有利于之后的再次使用, 而且对于各种参数的配置有了一定经验, 对于使用粒子群算法解决其他类型问题有一定帮助.
3. 粒子群算法适合解决二元函数最优值问题, 仅需要调整少数几个参数即可实现函数的优化.
