esp32使用littlefs跑LVGLV9文件系统

ESP32+LittleFS运行LVGL V9

原创已于 2025-10-15 09:28:48 修改 · 513 阅读

11 ·

CC 4.0 BY-SA版权

文章标签：

#lvgl #esp32 #littleFS

于 2025-09-30 10:01:23 首次发布

博主使用的芯片:eps32P4 理论esp32s3一样的

lvgl版本:V9.3

idf版本:V5.5

esp_littlefs版本V1.2

littlefs版本V2.11.1

littlefs介绍

在esp_littlefs的gihub链接:joltwallet/esp_littlefs: ESP-IDF 的 LittleFS 端口 --- joltwallet/esp_littlefs: LittleFS port for ESP-IDF

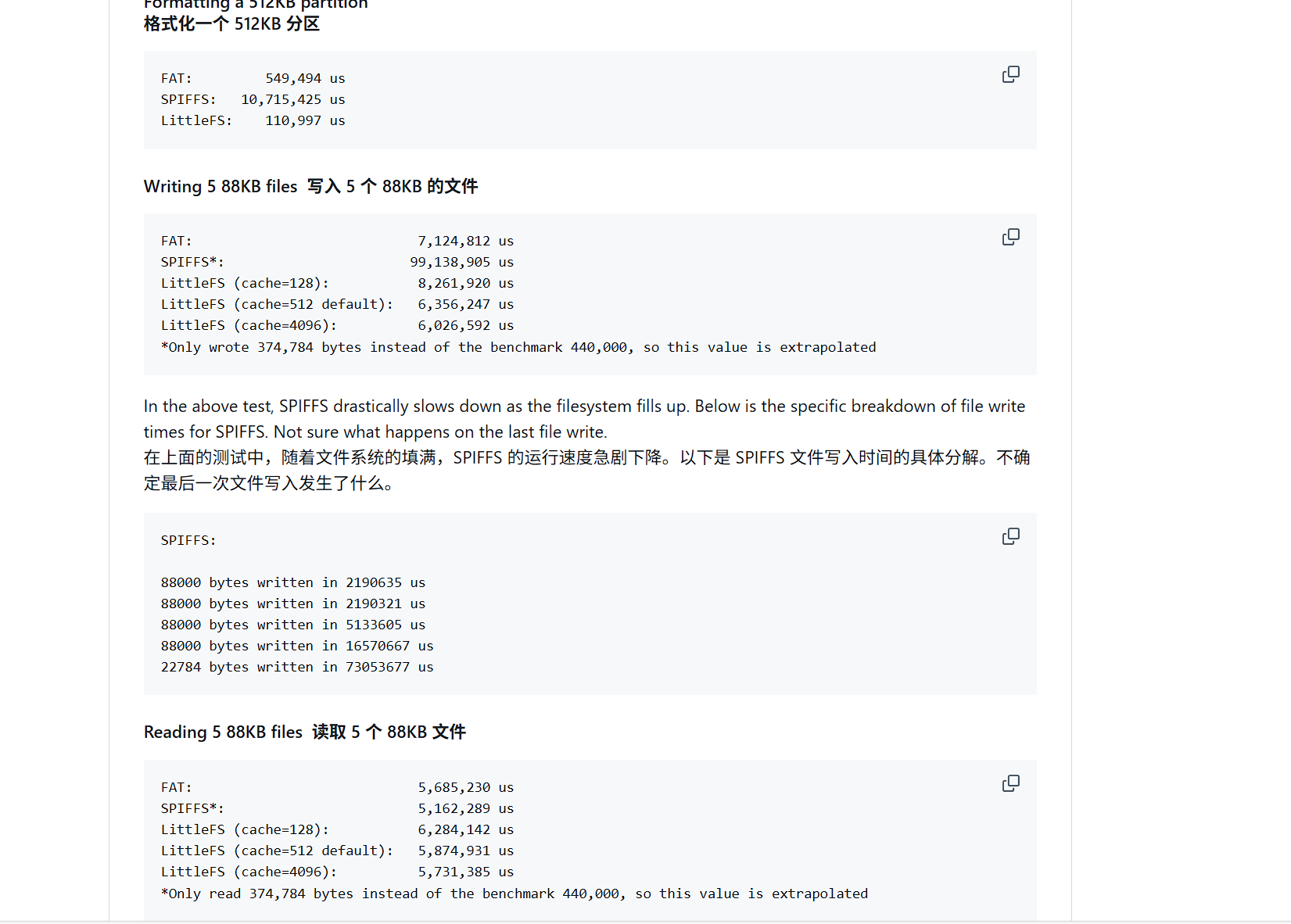

测试了他的性能和SPIFFS速度的对比,是比他好的,我自己测试也是,所以本文使用的littlefs库

第一步littlefs配置

如同在main同级下创建partitions.csv和littlefs文件夹

littlefs文件夹放存入的文件比如图片

partitions.csv文件可以参考我的,但是我的是32M,需要改小一点

# Name,     Type, SubType,  Offset,  Size,   Flags
nvs,        data, nvs,      ,        0x4000,   # NVS（非易失存储），用于存储系统参数、WiFi 配置等，大小 16 KB
otadata,    data, ota,      ,        0x2000,   # OTA 数据区，用于记录当前运行的固件信息，大小 8 KB
phy_init,   data, phy,      ,        0x1000,   # PHY 校准数据区，用于保存 WiFi/蓝牙 PHY 参数，大小 4 KB
factory,    app,  factory,  ,        4M,       # Factory 应用分区，存放出厂/主应用固件，大小 4 MB
littlefs,   data, littlefs, ,        8M,       # LittleFS 文件系统分区，用于存储用户文件，大小 8 MB

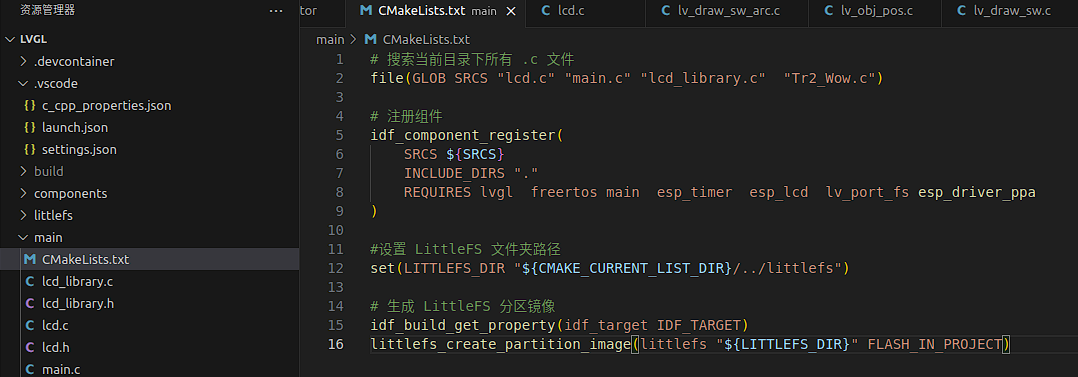

在main文件夹下面的CMakeLists.txt里添加,这样littlefs的内容会在下一次编译下载的时候下进去

下载会很慢,下载好后可以把他屏蔽掉

#设置 LittleFS 文件夹路径
set(LITTLEFS_DIR "${CMAKE_CURRENT_LIST_DIR}/../littlefs")

# 生成 LittleFS 分区镜像
idf_build_get_property(idf_target IDF_TARGET)
littlefs_create_partition_image(littlefs "${LITTLEFS_DIR}" FLASH_IN_PROJECT)

测试

可以使用下面代码测试一下,会在串口打印存了什么

#include <stdio.h>
#include <string.h>
#include <sys/unistd.h>
#include <sys/stat.h>
#include "esp_err.h"
#include "esp_log.h"
#include "esp_littlefs.h"

static const char *TAG = "littlefs_example";

void app_main(void)
{
    // 挂载 littlefs
    esp_vfs_littlefs_conf_t conf = {
        .base_path = "/littlefs",   // 挂载路径
        .partition_label = "littlefs", // 分区名（要和分区表对应）
        .format_if_mount_failed = true,
        .read_only = false,
    };

    esp_err_t ret = esp_vfs_littlefs_register(&conf);

    if (ret != ESP_OK) {
        if (ret == ESP_FAIL) {
            ESP_LOGE(TAG, "Failed to mount or format filesystem");
        } else if (ret == ESP_ERR_NOT_FOUND) {
            ESP_LOGE(TAG, "Failed to find LittleFS partition");
        } else {
            ESP_LOGE(TAG, "Failed to initialize LittleFS (%s)", esp_err_to_name(ret));
        }
        return;
    }

    // 打印文件列表
    DIR *dir = opendir("/littlefs");
    if (dir == NULL) {
        ESP_LOGE(TAG, "Failed to open directory");
        return;
    }

    struct dirent *ent;
    while ((ent = readdir(dir)) != NULL) {
        ESP_LOGI(TAG, "Found: %s", ent->d_name);
    }
    closedir(dir);

    // 卸载 littlefs
    esp_vfs_littlefs_unregister(conf.partition_label);
    ESP_LOGI(TAG, "LittleFS unmounted");
}

第二版移植littlefs文件

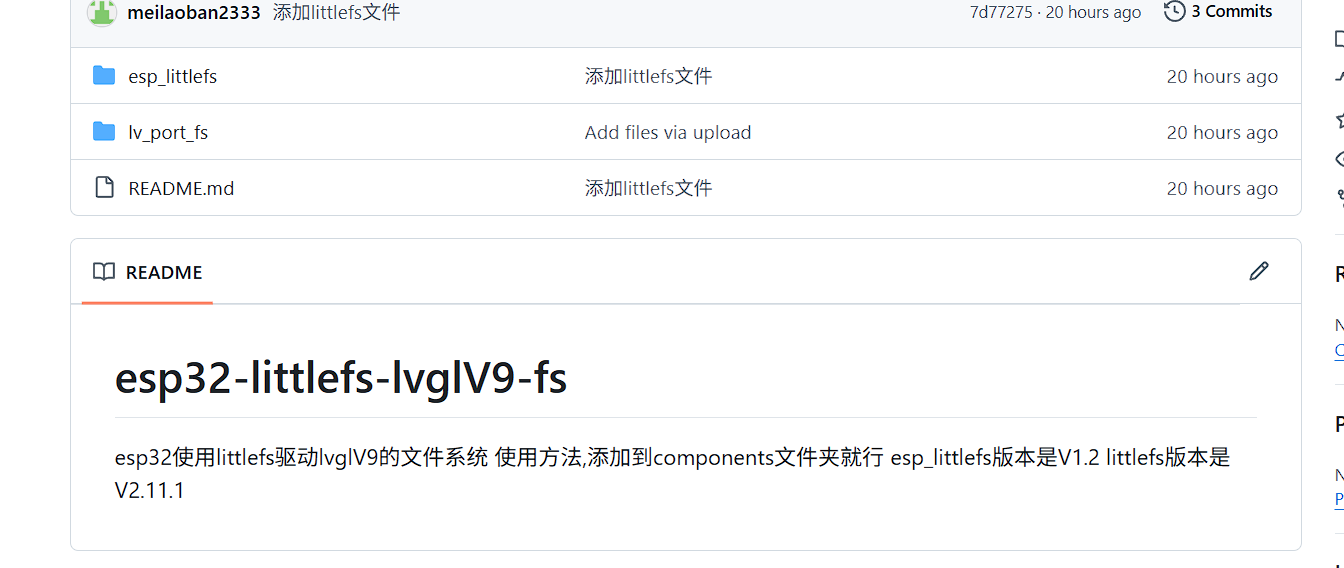

本人移植好的的代码,将他全部下载下来放在components

meilaoban2333/esp32-littlefs-lvglV9-fs: esp32 使用 littlefs 驱动 lvglV9 的文件系统 --- meilaoban2333/esp32-littlefs-lvglV9-fs: esp32使用littlefs驱动lvglV9的文件系统

代码解释

esp_littlefs是我下载好的gihub开源开源 ,esp_littlefs版本是V1.2 littlefs版本是V2.11.1

lv_port_fs是我自己写的lvgl文件系统,已经让AI加中文注释了,不得不感慨,现在AI很厉害了,这文件大部分都是他写的,我基本只是调试而已

/**
 * @file lv_port_fs.c
 * @brief LVGL v9 文件系统接口 (ESP32 + LittleFS)
 *
 * 本文件实现了 LVGL 文件系统接口的移植层，使用 ESP32 的 LittleFS 作为底层存储。
 * 支持文件和目录的打开、读写、寻址、关闭等操作。
 */

#include "lv_port_fs.h"
#include "lvgl.h"

#include <stdio.h>
#include <errno.h>
#include <unistd.h>
#include <stdlib.h>
#include <dirent.h>
#include <string.h>
#include <sys/stat.h>
#include "esp_timer.h"
#include "esp_system.h"
#include "esp_log.h"
#include "esp_err.h"
#include "esp_littlefs.h"

#define TAG "lv_fs"


typedef FILE * file_t;  // 文件句柄类型
typedef DIR * dir_t;    // 目录句柄类型

/* forward declaration */
static void fs_init(void);  // 文件系统初始化函数

/* LVGL FS 回调函数声明 */
static void * fs_open(lv_fs_drv_t * drv, const char * path, lv_fs_mode_t mode);
static lv_fs_res_t fs_close(lv_fs_drv_t * drv, void * file_p);
static lv_fs_res_t fs_read(lv_fs_drv_t * drv, void * file_p, void * buf, uint32_t btr, uint32_t * br);
static lv_fs_res_t fs_write(lv_fs_drv_t * drv, void * file_p, const void * buf, uint32_t btw, uint32_t * bw);
static lv_fs_res_t fs_seek(lv_fs_drv_t * drv, void * file_p, uint32_t pos, lv_fs_whence_t whence);
static lv_fs_res_t fs_tell(lv_fs_drv_t * drv, void * file_p, uint32_t * pos_p);

static void * fs_dir_open(lv_fs_drv_t * drv, const char * path);
static lv_fs_res_t fs_dir_read(lv_fs_drv_t * drv, void * rddir_p, char * fn, uint32_t fn_len);
static lv_fs_res_t fs_dir_close(lv_fs_drv_t * drv, void * rddir_p);

/**
 * @brief 初始化 LVGL 文件系统并注册驱动
 *
 * @inputs 无
 * @outputs 无
 */
void lv_port_fs_init(void)
{
    fs_init();  // 初始化 LittleFS

    static lv_fs_drv_t fs_drv;
    lv_fs_drv_init(&fs_drv);  // 初始化 LVGL 文件系统驱动结构体

    fs_drv.letter = 'S';      // 设置 LVGL 中访问的盘符，如 S:/path/to/file
    fs_drv.open_cb = fs_open;
    fs_drv.close_cb = fs_close;
    fs_drv.read_cb = fs_read;
    fs_drv.write_cb = fs_write;
    fs_drv.seek_cb = fs_seek;
    fs_drv.tell_cb = fs_tell;

    fs_drv.dir_open_cb = fs_dir_open;
    fs_drv.dir_read_cb = fs_dir_read;
    fs_drv.dir_close_cb = fs_dir_close;

    lv_fs_drv_register(&fs_drv);  // 注册驱动到 LVGL
}

/**
 * @brief LittleFS 初始化
 *
 * @inputs 无
 * @outputs 无
 */
static void fs_init(void)
{
    esp_vfs_littlefs_conf_t conf = {
        .base_path = LV_FS_PATH,            // 挂载点
        .partition_label = NULL,            // 使用默认分区
        .format_if_mount_failed = true,     // 挂载失败时格式化
        .dont_mount = false                 // 自动挂载
    };
    esp_err_t ret = esp_vfs_littlefs_register(&conf);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "Failed to mount LittleFS (%s)", esp_err_to_name(ret));
        return;
    }

    size_t total = 0, used = 0;
    ret = esp_littlefs_info(conf.partition_label, &total, &used);
    if (ret == ESP_OK) {
        ESP_LOGI(TAG, "LittleFS Partition size: total: %d, used: %d", total, used);
    }
}

/* 文件操作实现 */

/**
 * @brief 打开文件
 *
 * @inputs
 *  - drv: LVGL 文件系统驱动指针
 *  - path: 文件路径，支持 LVGL 风格盘符（如 S:/file.txt）
 *  - mode: 打开模式 (LV_FS_MODE_RD 或 LV_FS_MODE_WR)
 * @outputs
 *  - 返回 FILE* 文件句柄，失败返回 NULL
 */
static void * fs_open(lv_fs_drv_t * drv, const char * path, lv_fs_mode_t mode)
{
    LV_UNUSED(drv);

    const char *p = path;
    if (p[1] == ':') p += 2;   // 去掉 LVGL 的盘符，如 "S:"

    char filepath[256];
    if (*p == '/') {
        snprintf(filepath, sizeof(filepath), LV_FS_PATH "%s", p);
    } else {
        snprintf(filepath, sizeof(filepath), LV_FS_PATH "/%s", p);
    }

    const char *mode_str = (mode & LV_FS_MODE_WR) ? "wb" : "rb";  // 写模式或读模式
    ESP_LOGI(TAG, "open %s (%s)", filepath, mode_str);

    FILE *f = fopen(filepath, mode_str);
    if (!f) {
        ESP_LOGE(TAG, "Failed to open %s (errno=%d)", filepath, errno);
    }
    return f;
}

/**
 * @brief 关闭文件
 *
 * @inputs
 *  - drv: LVGL 文件系统驱动指针
 *  - file_p: 文件句柄
 * @outputs
 *  - 返回 LV_FS_RES_OK 或 LV_FS_RES_UNKNOWN
 */
static lv_fs_res_t fs_close(lv_fs_drv_t * drv, void * file_p)
{
    LV_UNUSED(drv);
    if (!file_p) return LV_FS_RES_UNKNOWN;
    fclose((FILE *)file_p);
    return LV_FS_RES_OK;
}

/**
 * @brief 读取文件
 *
 * @inputs
 *  - drv: LVGL 文件系统驱动指针
 *  - file_p: 文件句柄
 *  - buf: 数据缓冲区
 *  - btr: 期望读取字节数
 * @outputs
 *  - br: 实际读取字节数
 *  - 返回 LV_FS_RES_OK 或 LV_FS_RES_UNKNOWN
 */
static lv_fs_res_t fs_read(lv_fs_drv_t * drv, void * file_p, void * buf,
                           uint32_t btr, uint32_t * br)
{
    LV_UNUSED(drv);
    if (!file_p) return LV_FS_RES_UNKNOWN;

    size_t n = fread(buf, 1, btr, (FILE *)file_p);
    *br = (uint32_t)n;

    if (n == 0) {
        if (feof((FILE *)file_p)) return LV_FS_RES_OK;       // 文件结尾
        if (ferror((FILE *)file_p)) return LV_FS_RES_UNKNOWN; // 读取错误
    }
    return LV_FS_RES_OK;
}

/**
 * @brief 写入文件
 *
 * @inputs
 *  - drv: LVGL 文件系统驱动指针
 *  - file_p: 文件句柄
 *  - buf: 数据缓冲区
 *  - btw: 期望写入字节数
 * @outputs
 *  - bw: 实际写入字节数
 *  - 返回 LV_FS_RES_OK 或 LV_FS_RES_UNKNOWN
 */
static lv_fs_res_t fs_write(lv_fs_drv_t * drv, void * file_p, const void * buf,
                            uint32_t btw, uint32_t * bw)
{
    LV_UNUSED(drv);
    if (!file_p) return LV_FS_RES_UNKNOWN;

    size_t n = fwrite(buf, 1, btw, (FILE *)file_p);
    *bw = (uint32_t)n;

    if (n < btw && ferror((FILE *)file_p)) return LV_FS_RES_UNKNOWN;
    return LV_FS_RES_OK;
}

/**
 * @brief 文件定位
 *
 * @inputs
 *  - drv: LVGL 文件系统驱动指针
 *  - file_p: 文件句柄
 *  - pos: 相对位置或绝对位置
 *  - whence: 定位方式 (LV_FS_SEEK_SET/CUR/END)
 * @outputs
 *  - 返回 LV_FS_RES_OK 或 LV_FS_RES_UNKNOWN
 */
static lv_fs_res_t fs_seek(lv_fs_drv_t * drv, void * file_p,
                           uint32_t pos, lv_fs_whence_t whence)
{
    LV_UNUSED(drv);
    if (!file_p) return LV_FS_RES_UNKNOWN;

    int origin = SEEK_SET;
    switch (whence) {
        case LV_FS_SEEK_SET: origin = SEEK_SET; break;
        case LV_FS_SEEK_CUR: origin = SEEK_CUR; break;
        case LV_FS_SEEK_END: origin = SEEK_END; break;
    }
    return fseek((FILE *)file_p, pos, origin) == 0 ? LV_FS_RES_OK : LV_FS_RES_UNKNOWN;
}

/**
 * @brief 获取文件当前位置
 *
 * @inputs
 *  - drv: LVGL 文件系统驱动指针
 *  - file_p: 文件句柄
 * @outputs
 *  - pos_p: 当前文件位置
 *  - 返回 LV_FS_RES_OK 或 LV_FS_RES_UNKNOWN
 */
static lv_fs_res_t fs_tell(lv_fs_drv_t * drv, void * file_p, uint32_t * pos_p)
{
    LV_UNUSED(drv);
    if (!file_p || !pos_p) return LV_FS_RES_UNKNOWN;

    long pos = ftell((FILE *)file_p);
    if (pos < 0) return LV_FS_RES_UNKNOWN;
    *pos_p = (uint32_t)pos;
    return LV_FS_RES_OK;
}

/* 目录操作实现 */

/**
 * @brief 打开目录
 *
 * @inputs
 *  - drv: LVGL 文件系统驱动指针
 *  - path: 目录路径
 * @outputs
 *  - 返回 DIR* 目录句柄，失败返回 NULL
 */
static void * fs_dir_open(lv_fs_drv_t * drv, const char * path)
{
    LV_UNUSED(drv);

    char dirpath[256];
    if (path[0] == '/') snprintf(dirpath, sizeof(dirpath), LV_FS_PATH "%s", path);
    else snprintf(dirpath, sizeof(dirpath), LV_FS_PATH "/%s", path);

    return opendir(dirpath);
}

/**
 * @brief 读取目录
 *
 * @inputs
 *  - drv: LVGL 文件系统驱动指针
 *  - rddir_p: 目录句柄
 *  - fn_len: 文件名缓冲区长度
 * @outputs
 *  - fn: 读取到的文件名，目录读完返回空字符串
 *  - 返回 LV_FS_RES_OK 或 LV_FS_RES_UNKNOWN
 */
static lv_fs_res_t fs_dir_read(lv_fs_drv_t * drv, void * rddir_p,
                               char * fn, uint32_t fn_len)
{
    LV_UNUSED(drv);
    if (!rddir_p) return LV_FS_RES_UNKNOWN;

    struct dirent *entry = readdir((DIR *)rddir_p);
    if (!entry) {
        fn[0] = '\0';  // LVGL 要求读完返回空字符串
        return LV_FS_RES_OK;
    }
    strncpy(fn, entry->d_name, fn_len - 1);
    fn[fn_len - 1] = '\0';
    return LV_FS_RES_OK;
}

/**
 * @brief 关闭目录
 *
 * @inputs
 *  - drv: LVGL 文件系统驱动指针
 *  - rddir_p: 目录句柄
 * @outputs
 *  - 返回 LV_FS_RES_OK 或 LV_FS_RES_UNKNOWN
 */
static lv_fs_res_t fs_dir_close(lv_fs_drv_t * drv, void * rddir_p)
{
    LV_UNUSED(drv);
    if (!rddir_p) return LV_FS_RES_UNKNOWN;
    closedir((DIR *)rddir_p);
    return LV_FS_RES_OK;
}

第三步使用方法

在lvgl初始化后初始化就行,记得调用头文件和组件

 lv_port_fs_init();
//后面调用文件类似下面
//**gif初始化***//
 lv_gif_set_src(gif, "S:/xxx.gif");
