LVGLV9锯齿状、屏幕显示错误,LV_COLOR_16_SWAP

问题描述

• 屏幕在正常点亮时（未使用图形库）能够正确显示。

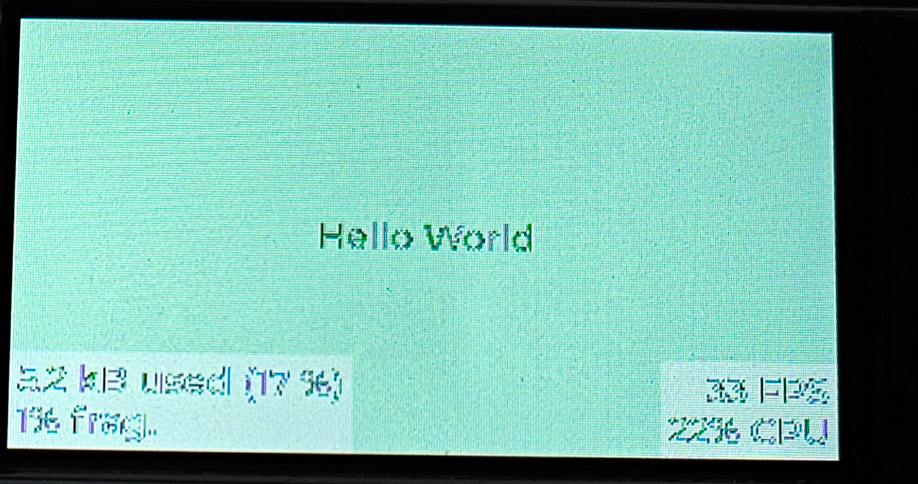

• 使用 LVGL 图形库后，出现显示模糊、花屏的问题。

• 显示存在锯齿，画面不清晰。

• 在 LVGL v9 版本中，已取消 #define LV_COLOR_16_SWAP

原因

• LVGL 输出的颜色数据与屏幕控制器实际要求的 RGB565 高低字节顺序不一致。

• 数据在显存写入时发生了字节交换，导致颜色错位或花屏

办法

在 LVGL v9 中改动较大，与之前版本的用法不同：

• v9 之前
  通过在 lv_conf.h 中使能宏定义：

  #define LV_COLOR_16_SWAP 1

• v9 版本
  需要在创建显示对象时指定颜色格式，例如：

  /* 创建 LVGL 显示对象，并设置屏幕分辨率 */

  lv_display_t *display1 = lv_display_create(LCD_WIDTH, LCD_HEIGHT);

  lv_display_set_color_format(display1, LV_COLOR_FORMAT_RGB565_SWAPPED);
