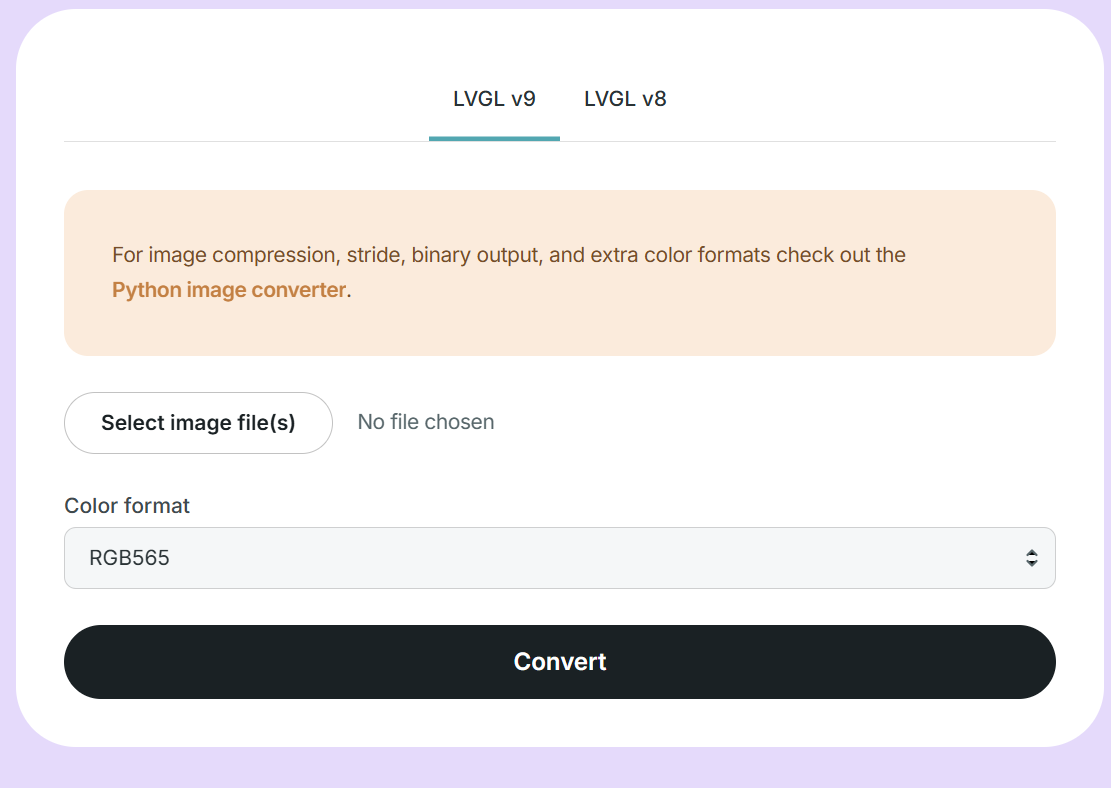

lvgl的官方转换链接：Image Converter — LVGL里lvglV9是不能转为C语言文件的

但是我们可以使用V8的进行转换，然后修改一下配置就可以用了

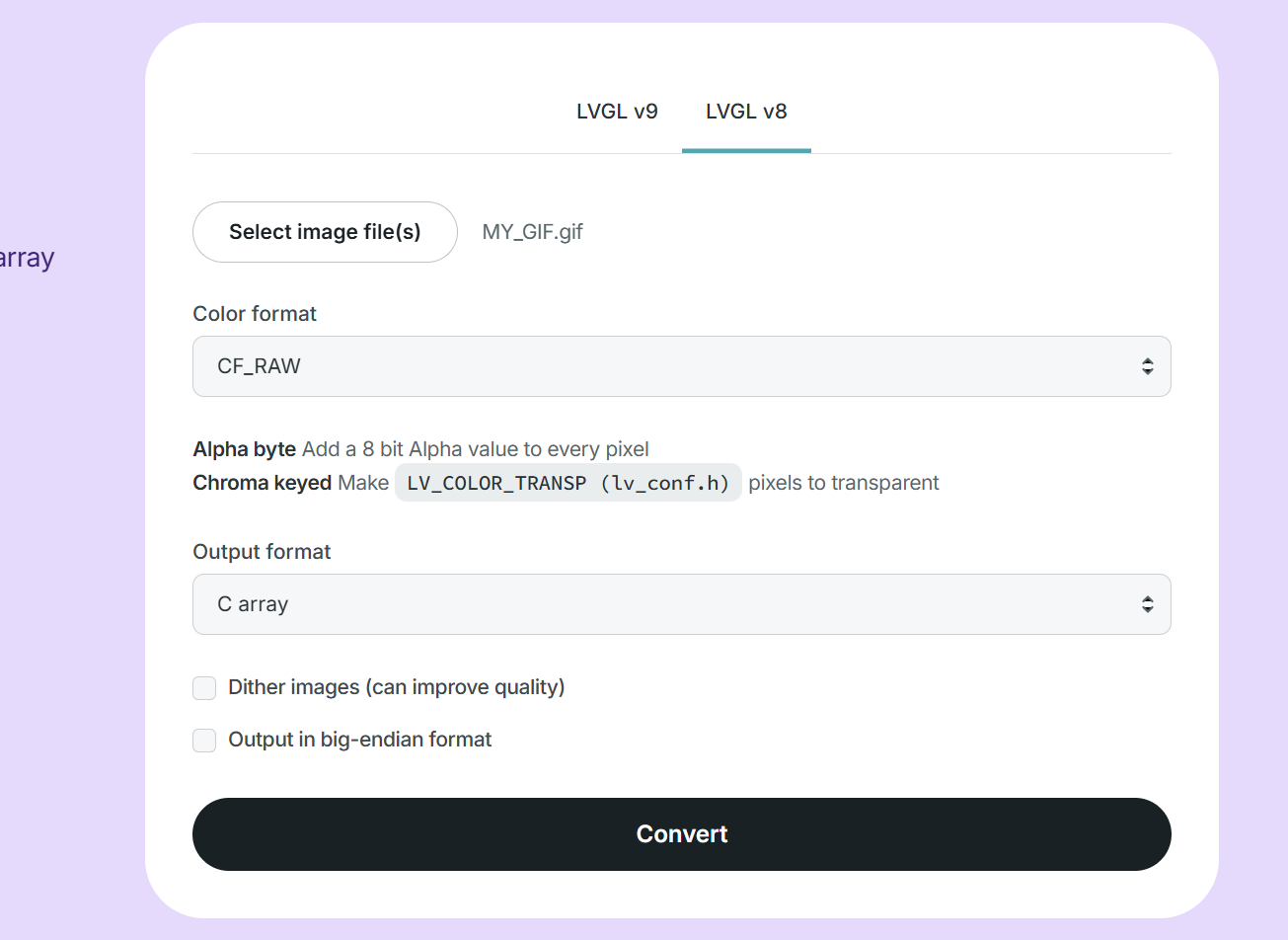

1.gif转换成.c文件

色彩格式选择CF_RAW原始数据，直接生成

修改.c文件

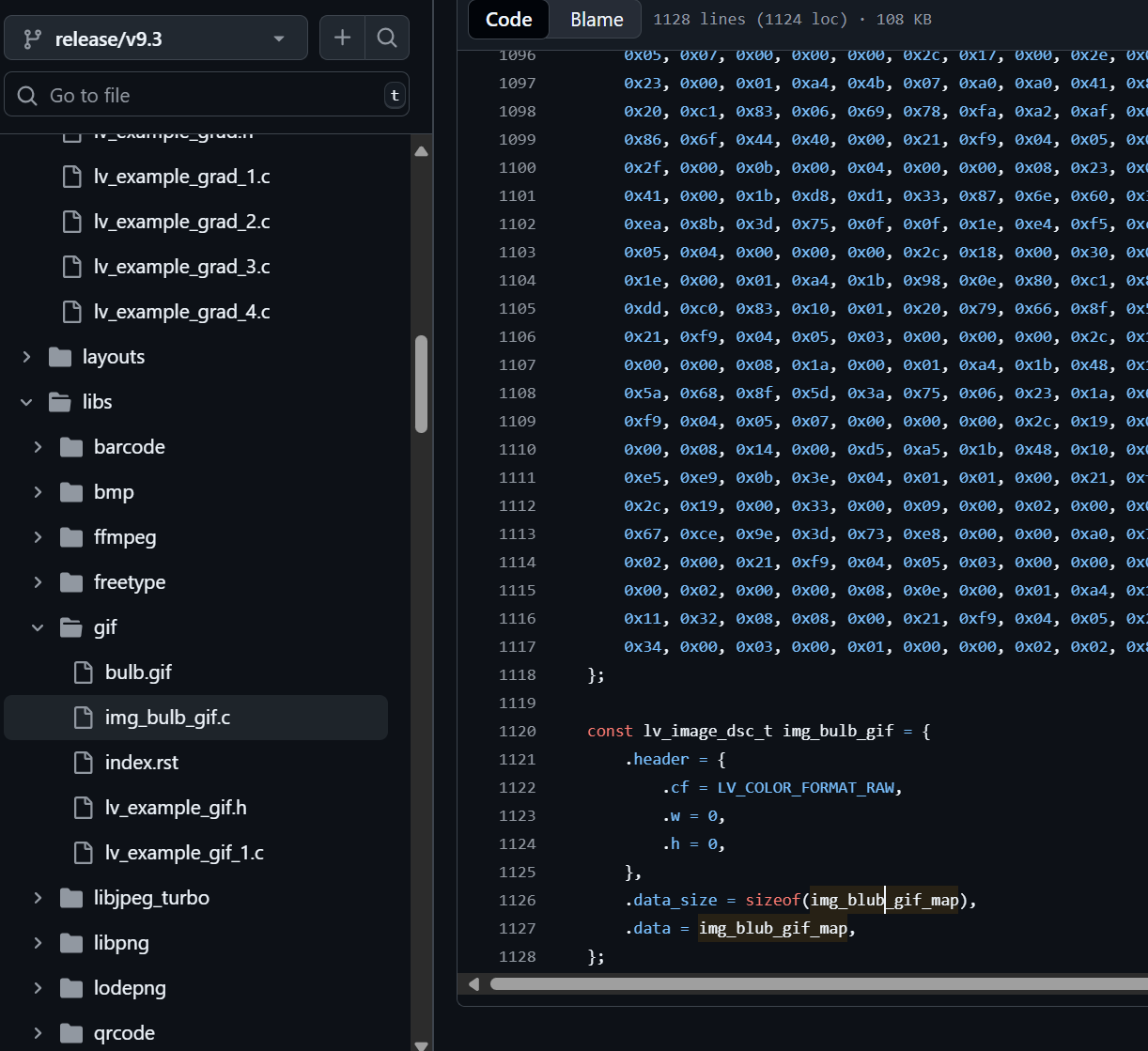

参照lvgl官方的案例的gif.c文件修改
先复制一份原本的结构体，将原本的结构体屏蔽掉

将.w,.h改为0，.cf修改成LV_COLOR_FORMAT_RAW

删除掉无用的.always_zero,.reserved

.data_size改成sizeof(AN1_Water_map)求数组大小

// const lv_img_dsc_t AN1_Water = {
//   .header.cf = LV_IMG_CF_RAW_CHROMA_KEYED,
//   .header.always_zero = 0,
//   .header.reserved = 0,
//   .header.w = 280,
//   .header.h = 240,
//   .data_size = 260402,
//   .data = AN1_Water_map,
// };
const lv_img_dsc_t AN1_Water = {
  .header.cf = LV_COLOR_FORMAT_RAW,
  .header.w = 0,
  .header.h = 0,
  .data_size = sizeof(AN1_Water_map),
  .data = AN1_Water_map,
};

使用.c文件

void lv_example_gif(void)
{
    LV_IMAGE_DECLARE(AN1_Water);//替换自己的文件名
    lv_obj_t* img;

    img = lv_gif_create(lv_screen_active());
    lv_gif_set_src(img, &AN1_Water);//替换自己的文件名

}
