lvgl圆弧手柄使用自定义图片

环境是LVGL_V9.3，不确定低版本的能不能用

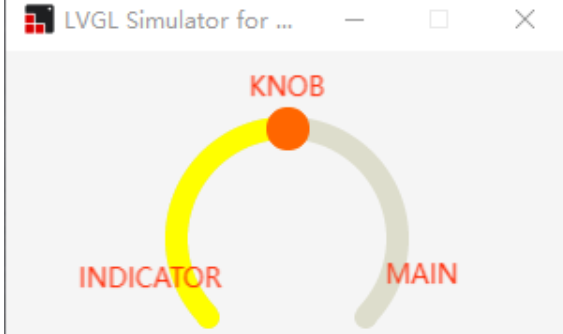

圆弧分为，背景，指示器，手柄

隐藏手柄

想用自定义图片显示，就需要先隐藏手柄

lv_obj_remove_style(arc, NULL, LV_PART_KNOB);//隐藏手柄

显示自己的手柄

然后选择自己想代替的图片，最好使用带透明度的png格式

注意：该图片最好在圆弧后初始化，可以覆盖在圆弧上面

lv_obj_t * img= lv_img_create(lv_scr_act());  // 在当前屏幕创建图片对象
lv_img_set_src(img, &my_image);               // 设置图片资源

调用对齐

有两条对齐函数，在每次圆弧的值变化的时候调用一下就好

案例

lv_arc_rotate_obj_to_angle(arc,img,0);

函数解释

1. lv_arc_align_obj_to_angle

原型：

void lv_arc_align_obj_to_angle(const lv_obj_t *obj, lv_obj_t *obj_to_align, int32_t r_offset)

功能：

把一个对象 对齐到弧形控件（arc）当前的旋钮位置。

也就是说，它不会旋转对象，只是把对象放到弧上对应的点上。

参数解释：

• obj：指向弧形对象（arc）的指针。
• obj_to_align：指向需要对齐的对象指针，比如一个图片或按钮。
• r_offset：半径偏移量，可以让对象放在弧半径的外侧（>0）或内侧（<0）。

使用场景：

如果你有一个圆形表盘（arc），想在旋钮当前角度的位置放一个指示器、图标或按钮，这个函数很方便。它只是 改变对象的位置，不旋转对象本身。

2. lv_arc_rotate_obj_to_angle

原型：

void lv_arc_rotate_obj_to_angle(const lv_obj_t *obj, lv_obj_t *obj_to_rotate, int32_t r_offset)

功能：

把一个对象 旋转到弧形控件当前旋钮的位置。

这里不仅是位置对齐，还会 让对象本身旋转，通常用于指针、箭头或者小图标随旋钮转动。

参数解释：

• obj：指向弧形对象（arc）的指针。
• obj_to_rotate：指向需要旋转的对象指针。
• r_offset：同样是半径偏移量，控制对象距离弧中心的远近。

使用场景：

• 圆形表盘上的指针随旋钮旋转。
• 任何需要 随弧角度旋转的对象。

⚡ 区别总结

功能	lv_arc_align_obj_to_angle	lv_arc_rotate_obj_to_angle
位置	将对象放到弧上的对应点	同样会放到对应点（可有半径偏移）
旋转	不旋转对象	对象旋转到与弧旋钮角度一致
用途	对齐位置，例如指示器或小图标	指针或箭头随弧旋钮旋转
