MC9S12G128 系统总线时钟配置（选择外部晶振为时钟源8MHZ）

最新推荐文章于 2023-02-14 09:41:39 发布

lliisbja

最新推荐文章于 2023-02-14 09:41:39 发布

阅读量1k

点赞数 4

分类专栏： MC9S12G 文章标签：单片机嵌入式硬件

本文链接：https://blog.youkuaiyun.com/lliisbja/article/details/128965146

版权

MC9S12G 专栏收录该内容

5 篇文章

订阅专栏

文章讲述了在KF8A100单片机上添加呼吸灯功能遇到的问题，由于单片机无内置PWM，需要自定义PWM。作者发现源代码未初始化系统时钟导致频率过低，无法满足呼吸灯效果。通过详细的PLL初始化过程，包括设置参考除法器、合成器和后分频器寄存器来调整时钟频率，以实现所需的呼吸灯频率。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

上周我们的老大甩了一个KF8A100的车前灯的单片机，要求加一个渐亮渐灭的呼吸灯。但是该单片机小灯引脚并无pwm，所以只能自己自定义pwm。拿到板子，我采用固定时间给高低脉冲的方法，结果不行。原因就在老大给我们的源代码中，没有初始化系统时钟，默认的是将总线时钟分频32，这样频率太小，不能满足呼吸灯的频率。重点是单片机一定进行系统时钟初始化，否则有些功能就会出现冲突。

void PLL_Init(void)
{
  CPMUPROT = 0x26;
  CPMUOSC_OSCE = 1;
  while(!CPMUOSC_OSCPINS_EN);

  while (CPMUFLG_UPOSC);      //等待
  CPMUCLKS_PSTP = 0;          //禁用PLL
  CPMUCLKS_PLLSEL = 1;        //选择PLL作为系统时钟源

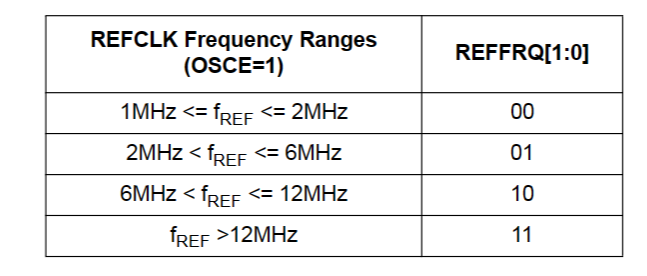

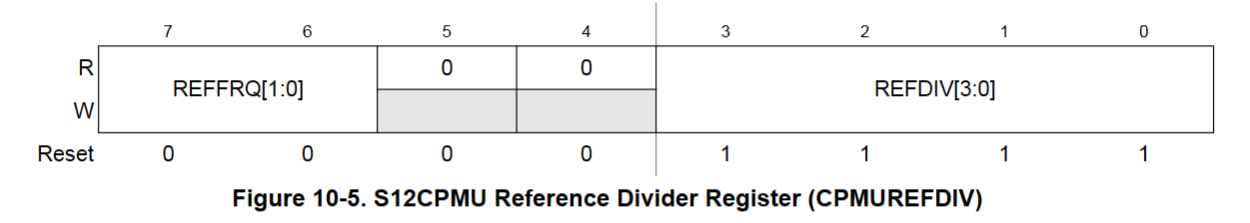

   CPMUREFDIV = 0x41;         //fREF = fSOC/(REFDIV+1) = 8/(1+1) = 4

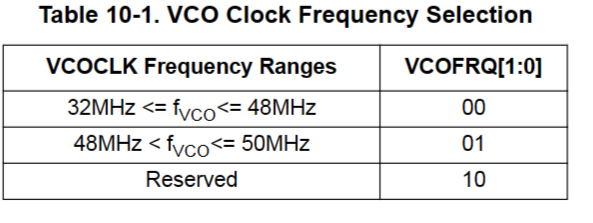

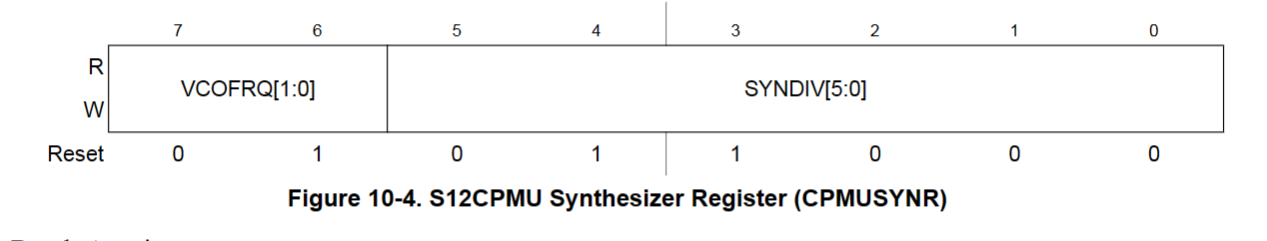

   CPMUSYNR = 0x03;           //通过两步算出fvco = 2*fREF*(SYNR+1) = 32

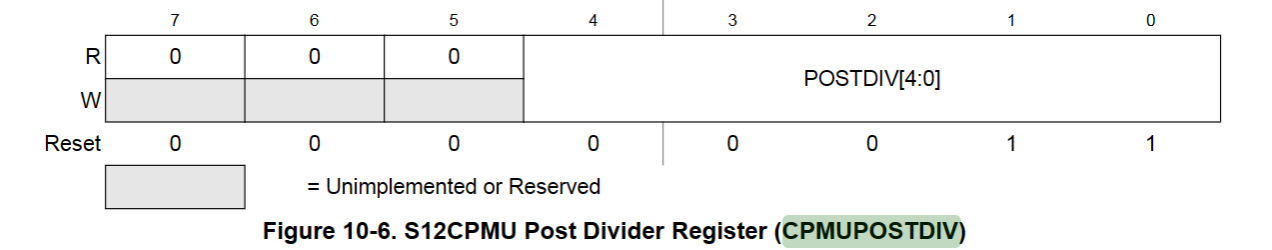

   CPMUPOSTDIV = 0x01;         //fPLL = fvoc/(DIV+1) 32/2 = 16
                               //fbus = fPLL/2 = 16/2 = 8mhz

   CPMUPLL = 0X10;

   while(CPMUFLG_LOCK == 0);      //等待PLL稳定
   CPMUPROT = 0x00;            //关闭保护时钟

}

这里我就不解释寄存器了，直接上原理 fbus 总线时钟 fPLL 环回时钟
