GPIO中断编程

目的：实现KEY1中断，按下、松开按键，串口输出相应信息。

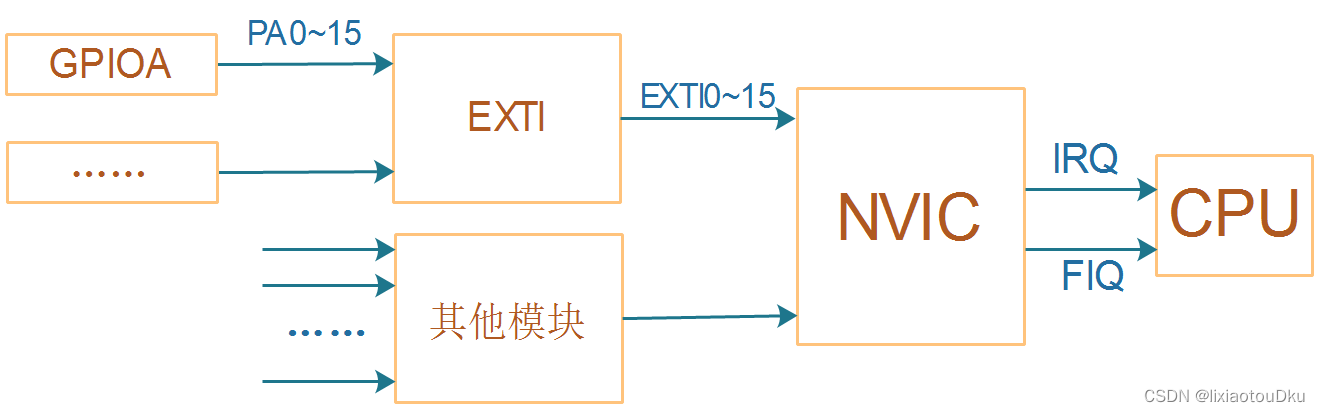

实现流程：
在这里插入图片描述

1.1 设置PA0为外部中断输入引脚

//key.c
#include "exti.h"
#include "nvic.h"
#include "string.h"

typedef struct
{

  volatile unsigned int EVCR;
  volatile unsigned int MAPR;
  volatile unsigned int EXTICR[4];
  volatile unsigned int RESERVED0;
  volatile unsigned int MAPR2;
} AFIO_TypeDef;

void key_Init(void)
{

    AFIO_TypeDef *afio = (AFIO_TypeDef *)0x40010000;

    unsigned int *pReg;
    unsigned int *pRegA;

    /* 1.初始化GPIO引脚PA0，设置为输入引脚 */
    /* enable GPIOA*/
    pReg = (unsigned int *)(0x40021000 + 0x18);
    *pReg |= (1 << 3) | (1 << 2);


    /* 设置GPIOA0为输入 */
    pRegA = (unsigned int *)(0x40010800 + 0x00);
    *pRegA &= ~(3);     /* mode0 = 0b00 */
    *pRegA &= ~(3 << 2);    /* cnf0 = 0b00 */
    *pRegA |= (1<
