QEMU中断设备模拟

一、 qemu侧irqchip的实现

Qemu在main函数之前，已经创建了TYPE_I8259、ioapic、TYPE_APIC三个类型，用于创建这三个设备，实现在qemu侧的irqchip。 如果irqchip在hypervisor中实现，则需要创建三个新的设备，相比前面提到的三个设备要简单很多，主要是用来实现中断从qemu到hypervisor的分发过程。Irqchip实现在hypervisor的好处是，guest的所有中断都在驱动中进行处理，减少了hypervisor到qemu的陷出过程。（本文后续hypervisor以HAXM为例分析）

二、中断数据结构

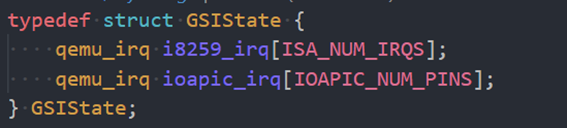

1. GSIState：记录了中断状态，对应PIC和IOAPIC的各个管脚，ISA_NUM_IRQS为16，IOAPIC_NUM_PINS，对应PIC和IOAPIC的管脚数。



2. qemu_irq是一个指向IRQState结构的指针，可以表示一个中断引脚，handler表示执行的函数，n表示管脚号：



三、设备创建

Qemu中对应HAXM新创建了三个设备，包括i8259、hax-ioapic、hax-apic，其中hax-apic在中断分发中没有起到什么作用，只有一些辅助的功能。

1.设备创建的流程

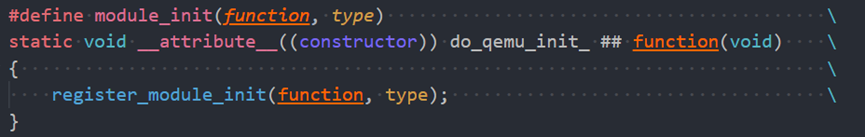

1）type_init进行类型的初始化 设备文件的最后一行会调用type_init，对设备的TypeInfo类型进行处理。type_init宏对应module_init宏，其对应的函数添加了attribute((constructor))属性，因此会在main函数执行之前调用register_module_init：

该函数会动态分配一个指向ModuleEntry类型的节点，将i8259、ioapic、apic类型的init函数赋给ModuleEntry的init的函数，并插入到ModuleTypeList类型的链表里面： 2）module_call_init main函数会调用module_call_init函数，对之前插入到链表中的所有TypeInfo调用init回调函数，对应的为hax_pic_register_types、hax_apic_register_types、hax_ioapic_register_types，这些回调函数将完成设备TypeInfo类型到TypeImpl类型的转换，并以name为键值插入到hash表中完成类型的注册，至此完成了QOM中的类型注册过程。 TypeInfo类型和TypeImpl类型大部分成员相同，最大的不同是TypeImpl中加入了parent_type和class成员。 3）qdev_create 目前qemu（2.12）创建的是i440FX+piix3的主板，在主板模拟时，会调用qdev_create函数根据之前得到的TypeImpl结构创建pic和ioapic设备。Qdev_create只是初始化了设备的状态，允许设备属性的设置，对设备的真正初始化还需要调用设备的realize函数。 qdev_create调用了qdev_try_create，进一步调用object_new，object_new会根据之前类型中注册的name，找到对应的TypeImpl结构，调用object_new_eith_type。 object_new_eith_type函数调用type_initialize。type_initialize首先设置了一些field，并为clazz成员分配了一个ObjectClass，然后初始化了所有的父类和祖类类型，包括实际类型和抽象类型，最后依次调用了父类和祖类的class_base_init函数与自己的class_init函数。 之后object_new_with_type首先分配了对象的实际空间，然后调用object_initialize_with_type函数，根据TypeImpl结构对该对象进行了初始化。至此完成了类对象的构造部分，现在设备已经创建好，但是里面的数据还没有填充，因此设备仍然处于不可用的状态。 4）qdev_init_nofail
