hsync vsync porch 极性
极性：有正极性和负极性，信号中高电平时间长，低电平时间短就是负极性，反之就是正极性，前图的LCD信号图中的Hsync就是负极性，VGA显示器输入信号图中的Hsync是正极性；

Front Porch（前沿）：
在有效像素结束后、同步脉冲开始前的消隐时间，用于信号稳定。

Back Porch（后沿）：
在同步脉冲结束后、下一帧/行有效像素开始前的消隐时间，用于电路恢复。

Sync Pulse（同步脉冲）：
实际触发同步的信号。

当分辨率/刷新率偏离标准时（如自定义分辨率），VESA的CVT（Coordinated Video Timings）算法会动态计算Porch值，而CEA则严格遵循预定义表格。

(2) 信号极性
VESA：通常使用负极性同步（H-/V-）

CEA：可能要求正极性水平同步（H+）以适应电视设备

(3) 消隐区内容
CEA信号：可能在Back Porch中插入辅助数据（如HDMI的AVI Infoframe）

VESA信号：消隐区通常为空

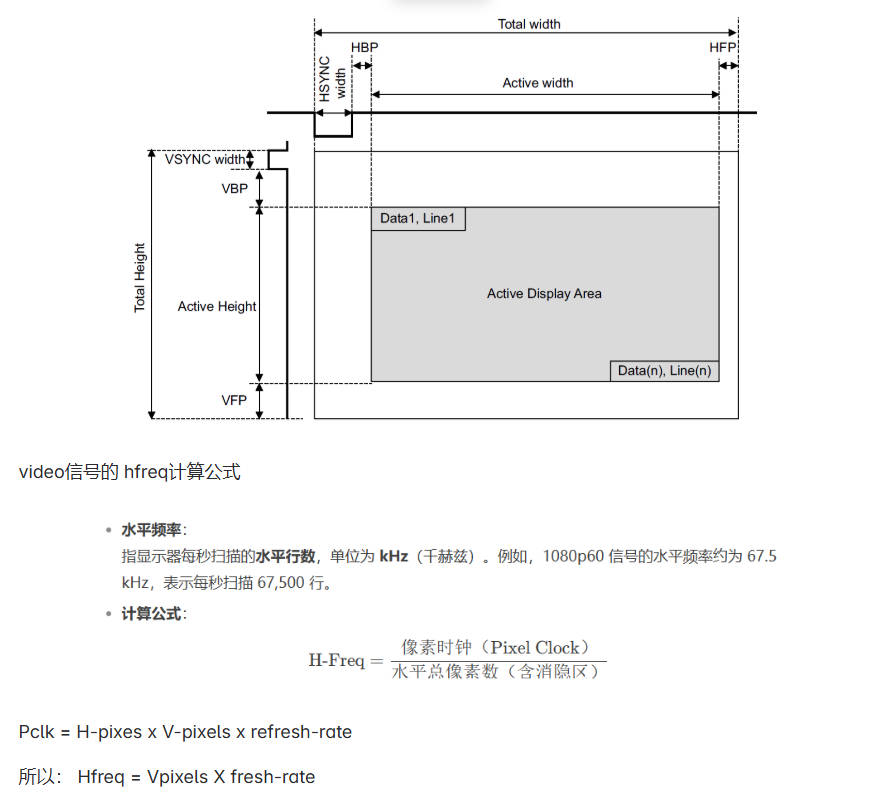

在这里插入图片描述
视频信号的水平频率（H-Freq）是显示时序中的关键参数，其计算公式与视频时序参数直接相关。以下是详细的计算方法和示例：

基本公式
水平频率（单位：kHz）的计算公式为：
H-Freq = 像素时钟频率（Pixel Clock）➗ 水平总像素数（Total Horizontal Pixels）
实际示例（1080p60）
以标准的 1920×1080@60Hz（CEA/VESA）为例：

像素时钟: 148.5 MHz

有效像素: 1920

水平消隐参数:

Front Porch : 88 pixels

Sync Pulse : 44 pixels

Back Porch : 148 pixels

计算:

水平总像素数:
H_{total} = 1920 + 88 + 44 + 148 = 2200 pixels

水平频率:
H-Freq = 148.5M ➗ 2200 = 67.5 kHz

垂直频率（V-Freq）的关联
垂直频率（刷新率，单位：Hz）可通过水平频率计算：
V-Freq = H-Freq➗垂直总行数（Vtotal）
对于同一 1080p60 示例：

垂直总行数 = 1080 + 4 + 5 + 36 = 1125 行

验证刷新率V-freq：
V-Freq= 67.5 kHz ➗1125 = 60 Hz

在线计算器：
使用VESA CVT计算器自动生成时序。https://tomverbeure.github.io/video_timings_calculator
https://tomverbeure.github.io/video_timings_calculator

xrandr --verbose
1920x1080 (0xb25) 148.500MHz +HSync +VSync *current +preferred
        h: width  1920 start 2008 end 2052 total 2200 skew    0 clock  67.50KHz
        v: height 1080 start 1082 end 1087 total 1125           clock  60.00Hz
1680x1050 (0xb26) 119.000MHz +HSync -VSync
        h: width  1680 start 1728 end 1760 total 1840 skew    0 clock  64.67KHz
        v: height 1050 start 1053 end 1059 total 1080           clock  59.88Hz
