Canny边缘检测Demo——基于Opencv4.10和MFC【计算机视觉课程作业】

前言

作业要求使用c/c++编写涉及课堂知识点，能实现一定功能的代码，并发布为可执行程序，在其他电脑上时运行时无需安装相关库。所以我用MFC和OpenCV写了一个小demo实现Canny边缘检测，通过静态编译满足程序通用性要求。

完整项目代码地址：https://github.com/liuzwin98/CannyEdgeDetectionDemo

正文

软件说明

1、概述： CannyDetection_demo.exe。软件开发基于OpenCV和MFC，开发环境为VS2017，其中Canny算法部分为手动实现。算法代码在source目录下的mfc_demoDlg.cpp文件中。

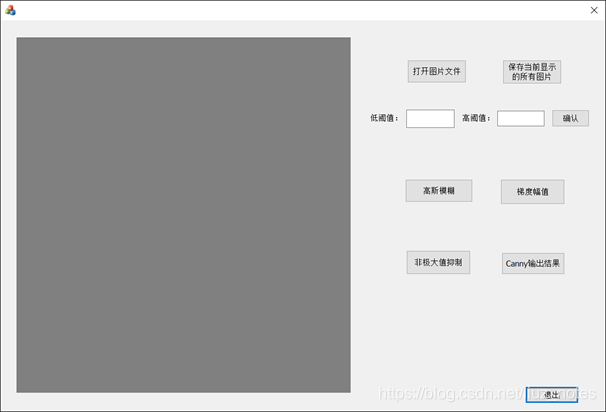

2、软件功能： 打开并读取指定目录下的图片文件，用户可自己设置不同的Canny算法阈值参数，通过点击不同的功能按键，可以得到图像处理的中间结果，如高斯模糊、梯度幅值、非极大值抑制（NMS）图像，还能一键保存当前的所有图像到当前软件目录。
3、使用方法： 打开图片文件->设置两个阈值，点击确定->点击不同的功能按键得到相应的图像->重新设置阈值得到不同的检测结果。

实验结果

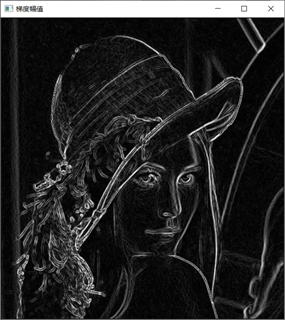

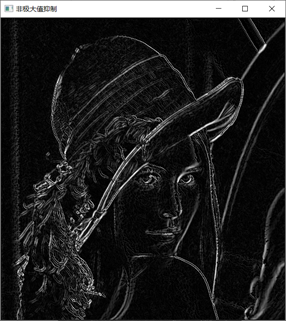

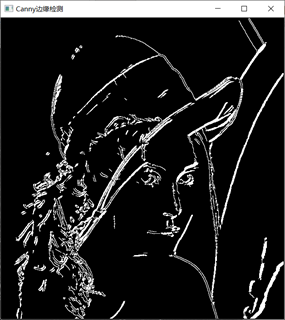

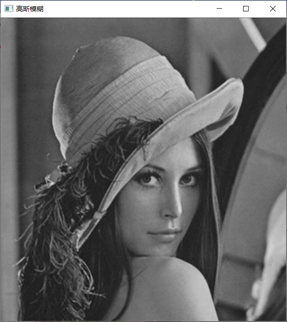

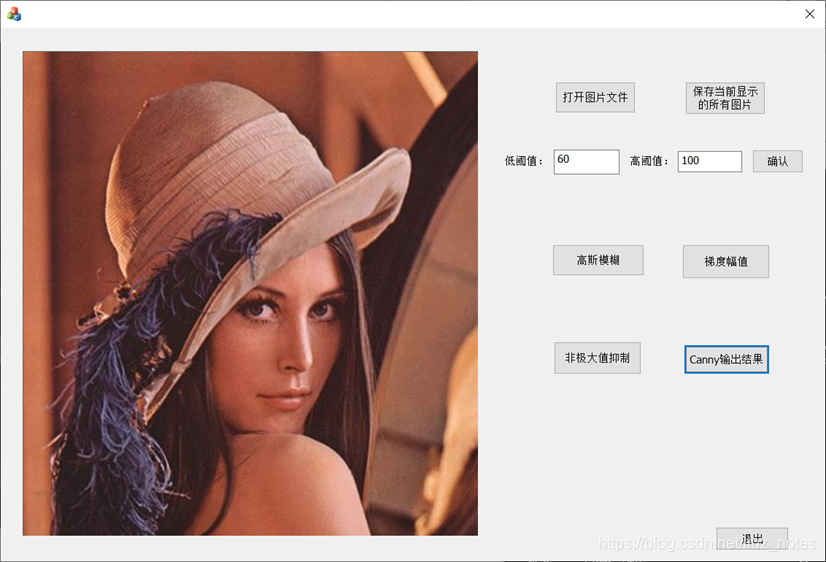

打开图片文件，并设置高低阈值参数分别为60、100，得到Canny检测结果和中间结果如图2.1，2.2，2.3，2.4所示。

图2.1-2.4 中间结果即检测结果

---

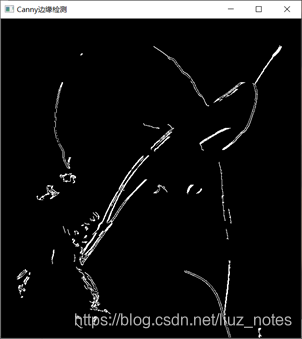

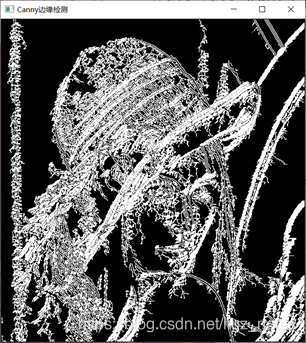

设置高低阈值分别为10、40，Canny检测结果如图2.5所示。高低阈值分别为100、200时，结果如图2.6所示。

通过实验结果可知，高低阈值都为一个较小的值时，边缘与背景不能很好的区分开；而高低阈值都为一个较大的值时，轮廓边缘不再连续，检测效果较差。小阈值用来调控边缘连接，大阈值用来控制强边缘的初始分割。

附录

OpenCV静态编译所需添加的库目录：

IlmImf.lib
ittnotify.lib
libjasper.lib
libjpeg-turbo.lib
libpng.lib
libprotobuf.lib
libtiff.lib
libwebp.lib
opencv_calib3d410.lib
opencv_core410.lib
opencv_dnn410.lib
opencv_features2d410.lib
opencv_flann410.lib
opencv_highgui410.lib
opencv_imgcodecs410.lib
opencv_imgproc410.lib
opencv_ml410.lib
opencv_objdetect410.lib
opencv_photo410.lib
opencv_stitching410.lib
opencv_video410.lib
opencv_videoio410.lib
quirc.lib
zlib.lib

参考

Canny算法
https://www.jianshu.com/p/d21a33a7901a
https://github.com/Nhat-Thanh/Canny-Algorithm

静态编译Opencv与MFC：
https://blog.youkuaiyun.com/scarletteshu/article/details/106848576
https://blog.youkuaiyun.com/jiao_mrswang/article/details/100140140

MFC显示Opencv图片
https://blog.youkuaiyun.com/juluwangriyue/article/details/108886191
