【OpenCV】42 OTSU二值寻找算法

42 OTSU二值寻找算法

代码

import cv2 as cv
import numpy as np
#
# THRESH_BINARY = 0
# THRESH_BINARY_INV = 1
# THRESH_TRUNC = 2
# THRESH_TOZERO = 3
# THRESH_TOZERO_INV = 4
#
src = cv.imread("../images/lena.png")
cv.namedWindow("input", cv.WINDOW_AUTOSIZE)
cv.imshow("input", src)
h, w = src.shape[:2]

# 自动阈值分割 OTSU
gray = cv.cvtColor(src, cv.COLOR_BGR2GRAY)
ret, binary = cv.threshold(gray, 0, 255, cv.THRESH_BINARY | cv.THRESH_OTSU)
print("ret :", ret)
cv.imshow("binary", binary)

result = np.zeros([h, w*2, 3], dtype=src.dtype)
result[0:h,0:w,:] = src
result[0:h,w:2*w,:] = cv.cvtColor(binary, cv.COLOR_GRAY2BGR)
cv.putText(result, "input", (10, 30), cv.FONT_ITALIC, 1.0, (0, 0, 255), 2)
cv.putText(result, "binary, threshold = " + str(ret), (w+10, 30), cv.FONT_ITALIC, 1.0, (0, 0, 255), 2)
cv.imshow("result", result)
cv.imwrite("D:/binary_result.png", result)

cv.waitKey(0)
cv.destroyAllWindows()

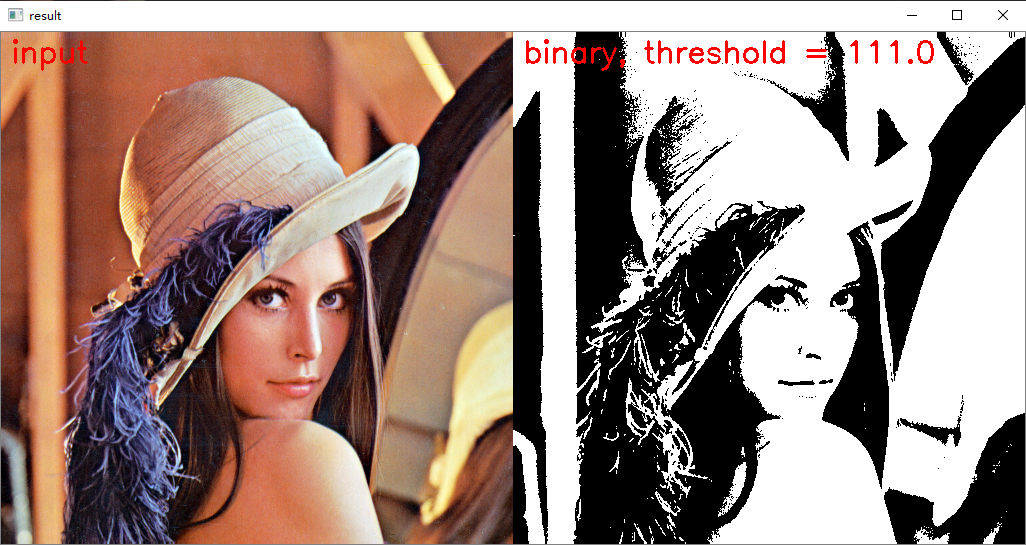

实验结果

解释

图像二值化，除了我们上次分享的手动阈值设置与根据灰度图像均值的方法之外，还有几个根据图像直方图实现自动全局阈值寻找的方法，OpenCV中支持的有OTSU与Triangle两种直方图阈值寻找算法。其中OTSU的是通过计算类间最大方差来确定分割阈值的阈值选择算法，OTSU算法对直方图有两个峰，中间有明显波谷的直方图对应图像二值化效果比较好，而对于只有一个单峰的直方图对应的图像分割效果没有双峰的好。

---
