Cpp代码

/*

QQ: 2#4#2#1#0#6#7#6#4    #表示为空

Mail: lin_style#foxmail.com    #替换成@

*/

核心，我的并行思路

整体拓扑图

代码执行模块层次

核心，我的并行思路

21:31 2009-12-18
昨晚睡觉的时候，又仔细的考虑了下采取的整个框架模型。前提是要充分利用多核和分布。
方法一:把整个游戏看成一个场景，多线程+锁的肆意执行。想都不用想，代价何其巨大和复杂，抛弃
方法二:为了解决这种异步，加入一个任务队列，并且指定一个线程只能执行几个场景。也就是网络收包还是共同的，场景执行分开了。这样的瓶颈是任务队列需要网络线程、场景执行线程的资源竞争；并且还需要维护一个场景和玩家的关系表，同时可能造成空取。即取得的包不是自己所属的场景。
方法三:既然方法二已经把场景执行线程分开，那何不把网络的连接也分开呢？具体方法如下：
先给若干个场景编号指定好逻辑线程，接着再分配一个网络接包线程，把这个看成是一个完整的游戏服务端。在N核的机器上/不同的机器上，你可以启动N个这样的完整程序，分别指定好不同的场景编号，亲缘到各自的CPU数上。这样就成了一个完整的游戏世界。(也就是吧CPU切成单核单核的应用)然后你要维护的就是，当玩家进行场景切换时，如果场景不在当前的服务端里，改怎么进行跳转，这也就是此次要解决的分布式难题
那么登录模块也可以这么做。一个CPU对应着一个bin,该bin包括一个完成端口的线程(为了防止阻塞等意外可以多个),一个逻辑处理线程，然后一个已经连接的套接字队列。那么，你就得为客户端单独配置一个登陆接口的文件，指定好IP和各个端口。当然，这件事可以交给更新服务器去做。
2009-12-24
今天又机会看了下big world的引擎结构图。发现主体的架构是差不多的。让我兴奋了一把。但是big world的邮局数据转移，让我大开了眼界，毕竟以前都是自个瞎琢磨。
在我的结构里，最麻烦的就是场景切换时不在一个线程里的数据转移。而BW得做法是，在服务端和客户端的中间设置一排中间服务器，专门用来用户数据的海量转发。这样就不涉及到用户数据转移的问题。而且实现起来也确实直观，决定采用。

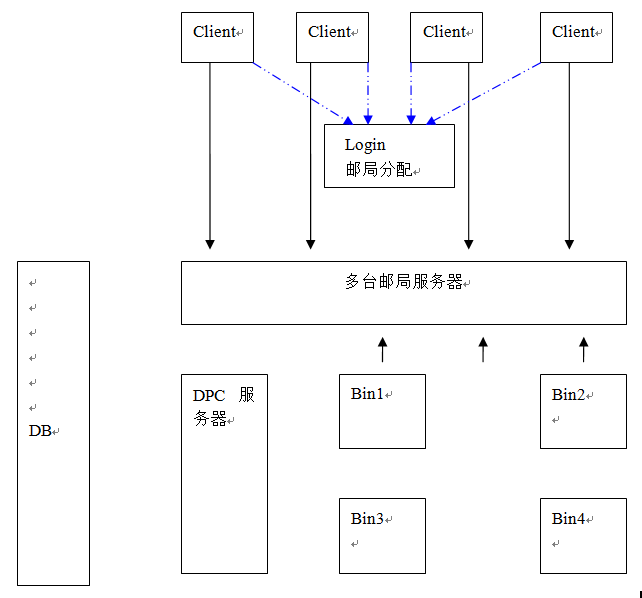

整体拓扑图

逐个介绍下每个部件的作用：
Login邮局分配： 非常关键的路由。它负责邮局服务器的监控，知道邮局的负载量；负责帮助客户端对邮局的寻址工作。客户端与邮局分配服务器采取的是UDP的连接。原因有二：

这是一个非常小的通讯交互，客户端发个请求，服务端发个回答，整个开销甚至低于一个TCP的建立
服务端寻址的时候非常的简单(事实也是如此，按我的方法仅仅只要一个随机和一个邮局服务器台数的循环量)。即时UDP的出错概率，在1秒内也能做到(1秒/包来回时间)的重试次数，更重要的是，UDP在高并发上有着无限的可能。

邮局服务器： 进行客户端和BIN之间的消息转发。

接受客户端的高并发连接
接受BIN的连接
主动向邮局分配服务器连接注册自己，理论上可以做到邮局服务器动态的增加

Bin1..Bin4:主程序： 你只要为他提供好场景编号，就可以像一个独立的游戏程序跑动。尽量将一些最即时的信息(比如打斗)放在这里面运算。
DPC: 用来控制非即时性的消息。比如物品的邮寄，聊天消息的转发，数据存储等。

代码执行模块层次

层次上分为网络层，队列层，和逻辑层。以及一个main的启动初始程序。
整个大致的工作流程就是：在接收方面，网络层收到数据后，统一放到队列里，然后由逻辑层解析，有结果返回时直接由逻辑层发送。
这样设计的原因有二：

接收的时候，是一个创建各种任务的抽象过程。自然，肯定有即时任务，非即时任务这样的各种任务属性。因此创建一个队列进行同步的转换是非常必要的。
发送的时候，我不进行一个队列的中间过渡，而是选择了交给逻辑层直接发送。虽然耦合度高了点，但是简单性和效率高了很多。首先，发送本身就是个即时的过程，没有优先级之分(起码在这个版本里没有)；其次，发送的数据没有附加任何的事件属性，完全是个二进制流的级别，再经过一次队列的转换没什么必要。

Cpp代码

/*

   QQ: 2#4#2#1#0#6#7#6#4    #表示为空

   Mail: lin_style#foxmail.com    #替换成@

/

行为
难点

邮局路由流程图
邮局路由详细图
实例代码目录说明

算法的示例代码

行为

对于客户端：
1.    接受客户端的短连接
2.    返回给客户端一个密匙
对于邮局服务器：
1.    接受邮局服务器的主动连接并记录，理论上可以动态
2.    接受邮局服务器的定时更新
3.    筛选出邮局服务器的负载信息返回

难点
粗略思考下，有这么几个纠结的地方
1.    如何做到每次都是返回最小的服务器结构
2.    客户端每次请求都是并行的(udp线程根据CPU数量启动，可以视为一个资源竞争)
3.    服务器资源的更新会不会和第一条产生资源竞争
       当然，你也可以把这块做成单线程，直接进行一个排序后算出，也非常的简单。但是我的观点是，东西总是越做越极限，虽然简单不一定高效的方法可以解决，但是还有更简单更高效更新一层的东西来等你挖掘。当然，前提是有时间。
      设计的几个方案都无可避免的要发生资源竞争。最终采取的如下，非常的优雅，不管多少并行下都不带锁。其核心毫不夸张的说只有5行左右。那就是“概率”。
      举一个简单的例子，假设有4台机器，分别是400，300，200，100人。那么它们的比例就是4:3:2:1,那么在负载均衡的情况下，假设投入 1000人，那么每台机器分配到的人数应该是100，200，300，400人。如果我们事先分配好这些比例，并且给出一个按此比例的随机函数，是不是可以非常轻松的解决所谓的高并发锁的困扰呢？比如随机1000次的实验，在0的位置上出现100次，1的位置上出现200次。。。。当然可以！再设想一下，假如我们不要求每个服务器的负载都是非常的精确话，以下的伪码就可以表现出一个流程：

      接收到客户请求，fun 随机返回一个概率比例值，send
      接受到更新请求，fun 比例重新设置

注意，在“fun比例重新设置”函数中是不加锁的，每台服务器都有对应的维护对象；而“fun随便返回一个概率比率值”函数，虽然要根据服务器人数进行重新设置比例，但是这些精度的损耗可以忽略不计(更新人数时仅仅是一个赋值过程)。
      我给出的demo中采取的是rand函数(取值范围是0-32767)。关于这个函数的缺陷有如下：

假如你求余10000的话，你会发现前面几千的概率非常高
加入你求余1000的话，你会发现前面700多的概率非常高

原因很简单，最大值不是你求余数的倍数。虽然这些可以忽略，但我还是做了处理。在进行比例计算的时候，最后一个值会有一些误差(就比如10/3这样的整取)，当随机到这些忽略值时我们默认给最后一台。而rand的这种缺陷，恰好使得767(我取了 1000的精度)以后的值概率较低，互相弥补了下。
在UDP的这一块，根据CPU的个数产生对应的线程来绑定不同的端口.反正上文的方法是无锁的，跑得肯定畅快。而这些端口的信息当然是交给更新服务器给客户端，客户端也是根据一个概率来选择连接。

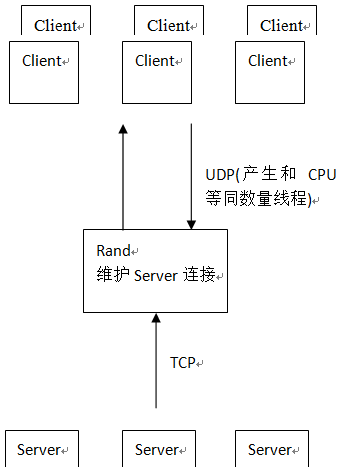

邮局路由流程图

该程序里虽然用到了2个协议UDP和TCP，但是执行的动作都很简单。TCP负责在指定时间内更新自己服务器信息，UDP负责反馈这些信息给用户。在采用UDP上，我从这几个方面考虑：

需求上，客户单只需要获得一个要连接的信息包即可，那么发起的动作只是简单的请求-接受这么个回合。即使UDP包出错，那么在1秒内完成这样的回合可以是十个左右(最佳情况)，即时不是，那延迟个2-3秒，从登陆这个需求来说也是完全可以的。
效率上，只是这一个简单的回合，建立起一个TCP花费的效率都比其高，更重要的是为这样的小回合再进行一个机器部署不合算，并且也很容易在打规模登陆的时候宕掉。UDP，无限的并发可能。即时处理不过来，也仍然屹立不倒。

邮局路由详细图

实例代码目录说明

以上的代码目录是邮局路由图，也大致体现了上文所说的框架大体样貌。因为整个流转的流程是这样的：
先来简单说下各个目录里的文件：
源文件/
PostofficeRoute.cpp:是个main程序，启动各种线程和网络库。其中UDP是根据CPU的数量来自动创建线程，能达到最高效使用。启动完毕后，就没main的什么事了，要做的只是等待各个线程的返回。
CRoutePublic.cpp:是一些main里公用的函数，比如拦截一些退出键，取得系统信息等
CConfigManager.cpp:配置文件
Standalone/
CRouteRand.cpp:一个随机的比例抽取对象，内容详见上一篇

下面是最主要的三个目录
Bridge/ 抽像NetWork和Logic之间的接口，因为邮局路由比较简单，所以没做队列的中间转换。
CUserLogicBridge/ CUserNetBridge:用户的网络接口和逻辑接口。网络接口包含了一些比如端口信息，sockaddr_in的结构信息等等，而逻辑接口里包含了对象的内存地址等等信息。这两个接口主要是为了一些信息的冗余和预留。

Logic/
CWorldRouteClient.cpp:网络数据提交至此的一个逻辑处理。该类里主要是一个成员函数的数组，根据协议的编号来实行自动跳转执行

NetWord/
CPublicSocket.cpp: 目前只包括一些协议正确与否的检测
CRouteClientUDP.cpp:包含一个UDP的网络处理程序和若干个跳转逻辑
CRouteServerTCP.cpp:同上

接下来模拟下数据流，当收到一个客户端UDP的请求后：
UDP的线程之一收到请求后，进行CPublicSocket的检测，检测通过，取到该连接的逻辑接口和网络接口，加上协议然后交给CWorldRouteClient.cpp的跳转函数到具体的实现函数里执行。

算法的示例代码

在UDP的这一块，根据CPU的个数产生对应的线程来绑定不同的端口.反正上文的方法是无锁的，跑得肯定畅快。而这些端口的信息当然是交给更新服务器给客户端，客户端也是根据一个概率来选择连接。

Cpp代码

/*

    VS2008下编译通过

    如有BUG和错误，请给在下一个消息，感激不尽

    QQ: 2#4#2#1#0#6#7#6#4    #表示为空

    Mail: lin_style#foxmail.com    #替换成@

*/

// 0xtiger_Rand.cpp : 定义控制台应用程序的入口点。

//

#include "stdafx.h"

//

//测试的次数

const int TEST_COUNT = 40000;

//

//服务器台数

const int SERVER_NUMBER_OF = 5;

//

//服务器单台最大人数

const int SERVER_PEOPLE_SIZE_MAX = 25000;

//

//

const int PEOPLE_PRICISION_PROPORTION = 1000;

//

//总人数

int ServerSumPeople=0;

//

//服务器信息结构体

//int ServerInfo[SERVER_NUMBER_OF];

int ServerInfo[SERVER_NUMBER_OF];

//

//服务器人数的比例存放

int ServerProportion[SERVER_NUMBER_OF];

//

//服务器人数计算比例概率的偏移值

int ServerProportionOffset[SERVER_NUMBER_OF];

//

//记录被选了多少次

int ServerSelectRecord[SERVER_NUMBER_OF];

void Tracer_ServerSelectRecord()

{

    cout<<"server select record"<<endl;

    for(int i=0; i<SERVER_NUMBER_OF; ++i)

    {

        cout<<"num "<<i<<":"<<ServerSelectRecord[i]<<endl;

    }

    cout<<"*************end*************"<<endl<<endl;

}

void Tracer_ServerInfo()

{

    cout<<"server pepole"<<endl;

    cout<<"now sum people:"<<ServerSumPeople<<endl;

    cout<<"max people size of a server:"<<SERVER_PEOPLE_SIZE_MAX<<endl;

    for(int i=0; i<SERVER_NUMBER_OF; ++i)

    {

        cout<<"num "<<i<<":"<<ServerInfo[i]<<endl;

    }

    cout<<"*************end*************"<<endl<<endl;

}

void Tracer_ServerProportion()

{

    int i;

    cout<<"server Proportion"<<endl;

    cout<<"max people_pricision_proportion:"<<PEOPLE_PRICISION_PROPORTION<<endl;

    for(i=0; i<SERVER_NUMBER_OF; ++i)

    {

        cout<<"num "<<i<<":"<<ServerProportion[i]<<endl;

    }

    cout<<"max people_pricision_proportion offset:"<<endl;

    for(i=0; i<SERVER_NUMBER_OF; ++i)

    {

        cout<<"num "<<i<<":"<<ServerProportionOffset[i]<<endl;

    }

    cout<<"*************end*************"<<endl<<endl;

}

void InitServerInfo()

{

    ServerInfo[0] = 1;

    ServerInfo[1] = 2;

    ServerInfo[2] = 500;

    ServerInfo[3] = 0;

    ServerInfo[4] = 0;

    int i;

    for(i=0; i<SERVER_NUMBER_OF; ++i)

    {

        ServerSumPeople+=ServerInfo[i];

    }

}

//

//计算比例

void CtrlProportion()

{

    int i;

    int nSumServerProportion=0;

    double d;

    for(i=0; i<SERVER_NUMBER_OF; ++i)

    {

        //

        //判断是否超出单台上限

        if( SERVER_PEOPLE_SIZE_MAX<ServerInfo[i] )

        {

            ServerProportion[i] = 0;

        }

        else

        {

            ServerProportion[i] = (SERVER_PEOPLE_SIZE_MAX-ServerInfo[i]) / (double)SERVER_PEOPLE_SIZE_MAX * PEOPLE_PRICISION_PROPORTION;

        }

        nSumServerProportion += ServerProportion[i];

    }

    for(i=0; i<SERVER_NUMBER_OF; ++i)

    {

        ServerProportion[i] = ServerProportion[i] / (double)nSumServerProportion * PEOPLE_PRICISION_PROPORTION;

    }

    ServerProportionOffset[0]=ServerProportion[0];

    for(i=1; i<SERVER_NUMBER_OF; ++i)

    {

        ServerProportionOffset[i] = ServerProportionOffset[i-1]+ServerProportion[i];

    }

}

int GetRandObject(int nRandBase)

{

    for(int i=0; i<SERVER_NUMBER_OF; ++i)

    {

        int nBegin = ServerProportionOffset[i] - ServerProportion[i];

        int nEnd = ServerProportionOffset[i];

        if( nRandBase>=nBegin&& nRandBase<nEnd )

        {

            return i;

        }

    }

    return SERVER_NUMBER_OF-1;

}

int _tmain(int argc, _TCHAR* argv[])

{

    srand( (unsigned)time( NULL ) );

    InitServerInfo();

    CtrlProportion();

    Tracer_ServerInfo();

    Tracer_ServerProportion();

    int i;

    for(i=0; i<TEST_COUNT; ++i)

    {

        int nRecord;

        //

        //rand 0-32767

        nRecord = GetRandObject( rand()%PEOPLE_PRICISION_PROPORTION );

        ServerSelectRecord[nRecord]++;

        ServerInfo[nRecord]++;

        ServerSumPeople++;

        //CtrlProportion();    //是否每次都进行比例纠正

    }

    Tracer_ServerSelectRecord();

    cout<<"now server people:"<<endl;

    Tracer_ServerInfo();

    return 0;

}

/*

out put：

测试一：

在注释掉这句情况下//是否每次都进行比例纠正

测试次数为10000次，每台上限为2500次。(因为算法以上限数进行比例计算，超出则失衡)

初始人数

    ServerInfo[0] = 1;

    ServerInfo[1] = 2;

    ServerInfo[2] = 500;

    ServerInfo[3] = 0;

    ServerInfo[4] = 0;

得出结果

now server people:

server pepole

now sum people:10503

max people size of a server:2500

num 0:2086

num 1:2151

num 2:2132

num 3:2116

num 4:2018

虽然最高值偏差到140人，差不多是5%-7%偏差(我没计算错吧)，具体还跟rand()这个值有关。不过我已经非常满意

这样的分布了。

测试二：

开启注释的//是否每次都进行比例纠正

测试次数改为20000，进行超出测试

now server people:

server pepole

now sum people:20503

max people size of a server:2500

num 0:2498

num 1:2498

num 2:2498

num 3:2498

num 4:10511

发现千分之一的人数误差。因为超出的默认都在最后一台所以人数偏大

*/

Cpp代码

QQ: 2#4#2#1#0#6#7#6#4    #表示为空

Mail: lin_style#foxmail.com    #替换成@

行为
难点
邮局服务器流程图
邮局服务器详细图
安全

行为
邮局服务器控制着两个对象，客户端和bin程序。

接收客户端的协议，根据协议中的信息找到bin，把信息转发向该bin
接收bin的协议，根据协议中的信息找到客户端，把信息转发向该客户端

难点
首先是连接对应。需要有3方的连接通讯
自己作为服务器(完成端口模型): 接受游戏客户端的连接,接受bin的连接
作为客户端：连接邮局路由，提供信息

那何BIN程序之间的通讯呢？我这里把BIN程序当成一个游戏客户端来通讯。原因有2

虽然BIN和邮局服务器的通讯时双向的，但是邮局服务器是作为一个主要的中转站，有在其处登记过的才算是一个签约客户的关系，这样比较符合逻辑上的理解和功能的归纳
如果将邮局服务器作为客户端进行发起连接，除了BIN服务器外，可能还有其他类型的服务器程序(比如一些全局的服务器)，还要额外的对这些套接字和线程进行维护。

       其次是数据的对应。客户端和BIN都需要一个编号标识。需要知道当前客户端在那个BIN程序里。如果是做成实时的表示BIN里用户的集合情况。比如收到一个信息，获取用户名，然后再去查找这个用户在那个BIN里，接着找到BIN的套接字，最后发送。必然会非常的繁琐和复杂，其中还涉及到许多增删的动作。
       最后采取如下：(保留套接字信息)
       在三方( 客户端，邮局，BIN )中，客户端做为独立，不参与信息冗余。邮局对连接至的BIN建立起套接字数组，客户端发送时，带上该数组索引信息，邮局进行查询后直接转发给BIN；在转发中带上客户端套接字的值和ip,port。
BIN发送时，将邮局发送的客户端原样转发，邮局收到后进行验证客户端IP是否变动，如果一致则转发。

Cpp代码

Struct

{

    int         nBinIndex;               //发给哪个bin

    unsigned  int        nPlaySocket;  //客户端套接字

    unsigned  int     nPlayIP;         //客户端IP

    int         nPlayPort;             //客户端port;

};
