常用的限流策略：

  1. Niginx添加限流模块限制平均访问速度
  2. 通过数据库连接池，线程池大小限制
  3. 通过Guava包Ratelimiter限制接口访问速度
  4. Tcp通信协议中流量整形

常见限流算法：

1.计数器算法

在指定周期内限制访问次数，进入下一个时间周期次数清0.

这种算法可以用在短信发送频次限制上，比如限制一个用户一分钟之内触发短信发送的次数。

可以借助 redis incr 命令实现

缺点：

  • 临界问题：单位周期内，某一个时间点达到峰值，导致后续单位时间内无法访问。

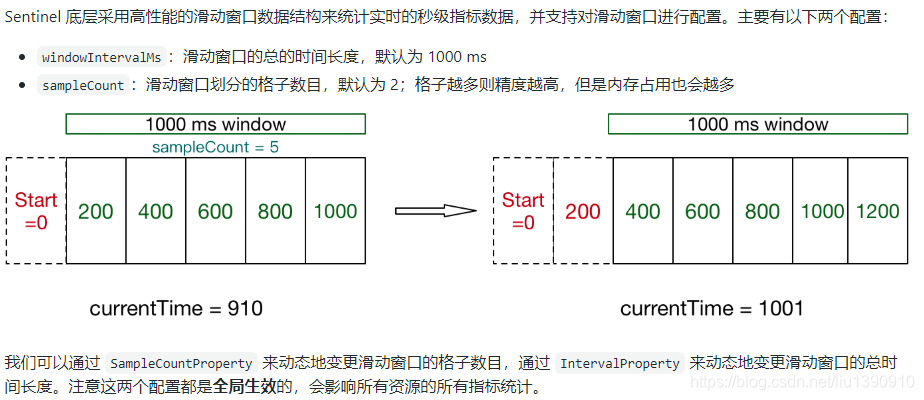

2.滑动窗口法

在固定窗口中分割出多个小窗口，分别在每个小时间窗口中记录访问次数，然后根据时间将窗口往前滑动并删除过期的小时间窗口。最终只需要统计滑动窗口范围内的所有小时间窗口总的计数即可

解决了固定窗口中的临界问题

Sentinel就是才用的滑动窗口算法

3.令牌桶限流算法

令牌通是网络流量整形和速率限制中最常使用的一种算法，每一个请求都需要从桶中获得一个令牌，如果没有获得令牌，则触发限流策略。

  • 请求速度大于令牌生成速度：令牌被用完后，后续请求被限流。
  • 请求速度等于令牌生成速度：流量处于平稳状态。
  • 请求速度小于令牌生成速度：并发数不高，正常被处理。

令牌通能够处理突发流量，也就是在短时间内新增的流量系统能够正常处理，这是令牌通的特性。

利用 Guava concurrent 包下 的 RateLimiter 限流工具类可以实现令牌桶算法





4.漏桶限流算法

主要作用是控制数据注入网络的速度，平滑网络上的突发流量。

维护一个固定容量的桶，这个桶会按照指定的速度漏水。

请求到达系统就类似于向桶中加水，如果这个桶满了，就忽略后面来的请求，直到这个桶可以存放多余的水。

漏桶算法可以将系统处理能力维持在一个比较平稳的水平，缺点就是瞬时流量过来后，会拒绝后续的请求，类似队列满了以后拒绝。



Sentinel

分为两部分：

  1. 核心库（Java客户端）：不依赖任何框架/库。能够运行与java运行时环境，同时对Dubbo，SpringCloud等框架有较好支持、
  2. 控制台（Dashboard）：基于Spring boot开发，打包后直接运行，不需要额外的容器

Sentinel实现限流

使用方式：

  1. 抛出异常的方式定义资源
  2. 返回布尔值方式定义资源
  3. 注解方式
  4. 异步调用

官方使用手册

规则种类：

  1. 流量控制规则
  2. 熔断降级规则
  3. 系统保护规则

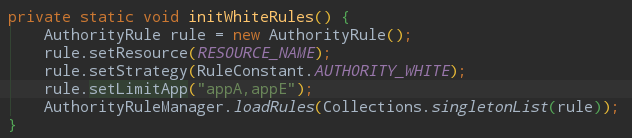

  4. 访问控制规则
  5. 热点规则
  6. 查询更改规则
  7. 定制自己的持久化规则

官方使用手册

基于并发数和QPS的流量控制

Sentinel流量控制统计有2中，通过grade属性控制

  • 并发线程数（FLOW_GRADE_THREAD）
  • QPS(FLOW_GRADE_QPS)

并发线程数：

如果A服务调用B服务，B不稳当或者延迟，那么A的吞吐量会下降，占用更多的线程，且线程阻塞一致未释放，会导致线程池耗尽。

解决方式：通过不同业务逻辑使用不同线程池来隔离业务自身资源争抢问题，但是会造成线程数量过多带来的上下文切换问题。

Sentinel并发线程数限流，就是统计当前请求的上下文线程数量，如果超出阈值，则后续请求会被拒绝。



Qps：

一台服务器每秒能够响应的查询次数，当QPS达到限流的阈值时，就会触发限流策略

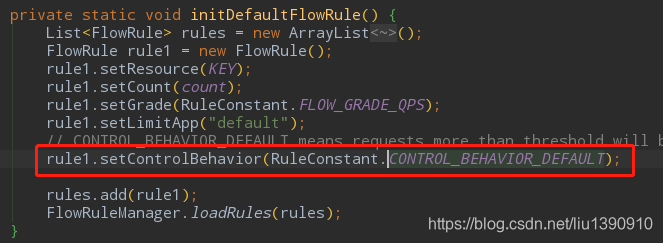

当Qps超过阈值时，会触发限流行为，通过controlBehavior来设置，包含：

  • 直接拒绝 （RuleConstant.CONTROL_BEHAVIOR_DEFAULT）
  • Warm Up（RuleConstant.CONTROL_BEHAVIOR_WARM_UP）
  • 匀速排队（RuleConstant.CONTROL_BEHAVIOR_RATE_LIMITER）
  • 冷启动+匀速排队（RuleConstant.CONTROL_BEHAVIOR_WARM_UP_RATE_LIMITER）



调用关系流量策略

调用关系包括调用方和被调用方，一个方法又可能会调用其他方法，形成一个调用链。

调用关系流量策略，就是根据不同的调用维度来出发流量控制。

  • 根据调用方限流
  • 根据调用链路入口限流
  • 据有关系的资源流量控制

调用方限流：

根据请求来源进行流量控制，需要设置limitApp

  • default：表示不区分调用者，任何调用者都会进行限流统计。
  • {some_origin_name}：设置特定的调用者，只有来自这个调用者的请求才会进行流量统计和控制。
  • other：标识针对除{some_origin_name}外的其他调用者进行流量控制

根据调用链路入口限流：

一个被限流保护的方法，可能来自不同的调用链，如资源nodeA，入口Entrance1 和 Entrance2 都调用了资源nodeA，如果志云与某个入口来进行流量统计，那么设置Entrance1入口，的调用才会统计请求次数，一定程度有点像 调用方限流。

关联流量控制：

两个资源之间存在争抢时，就说明两个资源存在关联。造成相互影响执行效率问题，所以关联流量控制（流控）就是限制其中一个资源的执行流量。

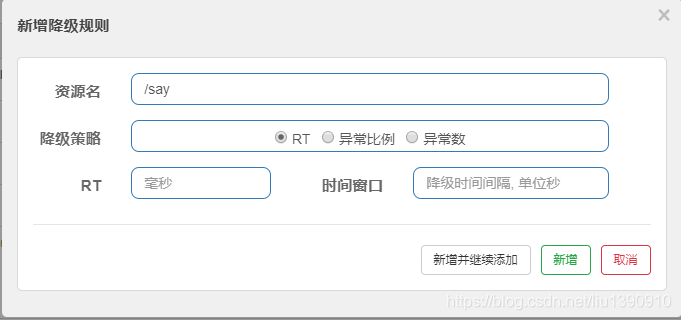

Sentinel实现服务熔断

与限流类似，限流才用的是FlowRule，而熔断才用的是DegradeRule

private static void initDegradeRule() {
    List<DegradeRule> rules = new ArrayList<>();
    DegradeRule rule = new DegradeRule(KEY)
        .setGrade(CircuitBreakerStrategy.SLOW_REQUEST_RATIO.getType())
        // Max allowed response time
        .setCount(50)
        // Retry timeout (in second)
        .setTimeWindow(10)
        // Circuit breaker opens when slow request ratio > 60%
        .setSlowRatioThreshold(0.6)
        .setMinRequestAmount(100)
        .setStatIntervalMs(20000);
    rules.add(rule);

    DegradeRuleManager.loadRules(rules);
    System.out.println("Degrade rule loaded: " + rules);
}

Sentinel三种熔断策略

  • 平均响应时间（RuleConstant.DEGRADE_GRADE_RT）：如果1s内持续进入5个请求，对应的平均响应时间都超过了阈值（count，单位 ms） ，那么在接下来的时间窗口（timeWindow ， 单位为s）内，对这个方法的调用都会自动熔断，抛出 DegradeException。

Sentinel 默认统计的RT上限是4900ms，如果超出此阈值都会算4900ms，可以通过启动参数来配置。

  • 异常比例（RuleConstant.DEGRADE_GRADE_EXCEPTION_RATIO）：如果每秒资源数>=minRequestAmount(默认值为5)，并且每秒的异常总数占总通过量的比例超过阈值count （count 的取值范围是 【0.0 ，1.0】 代表 0 ~ 100%，则资源进入降级状态，在接下来的timeWindow之内，对这个方法的调用都会触发熔断。



  • 异常数（RuleConstant.DEGRADE_GRADE_EXCEPTION_COUNT）：当资源最近一分钟的异常数目超过阈值之后，会触发熔断。需要注意的是，如果timeWindow小于60s，则结束熔断状态后仍然可能再进入熔断状态。


Spring Cloud 集成 Sentinel

pom文件引入依赖

<dependency>
   <groupId>com.alibaba.cloud</groupId>
   <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>

通过@SentinelResource 注解配置限流保护资源

@RestController
public class HelloController {

    @SentinelResource(value = "hello",blockHandler = "blockHandlerHello")
    @GetMapping("/say")
    public String hello(){
        return "hello ,Mic";
    }
    public String blockHandlerHello(BlockException e){
        return "被限流了";
    }
}
  • 在引入Sentinel starter pom 依赖以后，默认情况下，会对所有的HTTP请求限流埋点。
  • 如果想对特定方法进行限流或者降级，加@SentinalResource注解来实现即可
  • 可以通过Sphu.entry() 方法进行配置

手动配置流控规则，可以利用Sentinel 的 InitFunc SPI 扩展接口实现

public class FlowRuleInitFunc implements InitFunc{
    @Override
    public void init() throws Exception {
        List<FlowRule> rules=new ArrayList<>();
        FlowRule rule=new FlowRule();
        rule.setCount(1);
        rule.setResource("hello");
        rule.setGrade(RuleConstant.FLOW_GRADE_QPS);
        rule.setLimitApp("default");
        rules.add(rule);
        FlowRuleManager.loadRules(rules);
    }
}

SPI是扩展点机制，如果需要被Sentinel加载，需要在resource目录下创建META-INF/service/com.alibaba.csp.sentinel.init.InitFunc

在此文件中指定 FlowRuleInitFunc  类的路径。

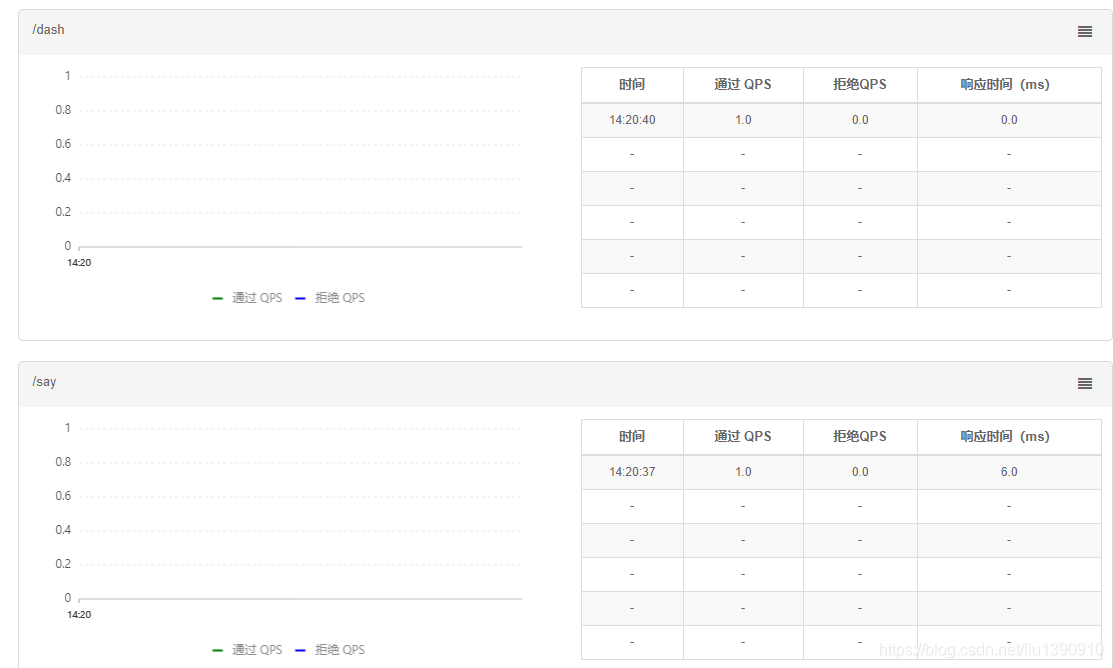

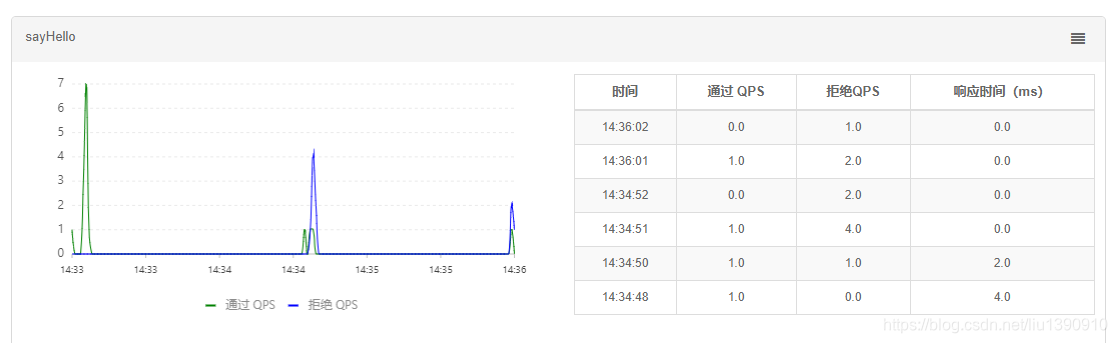

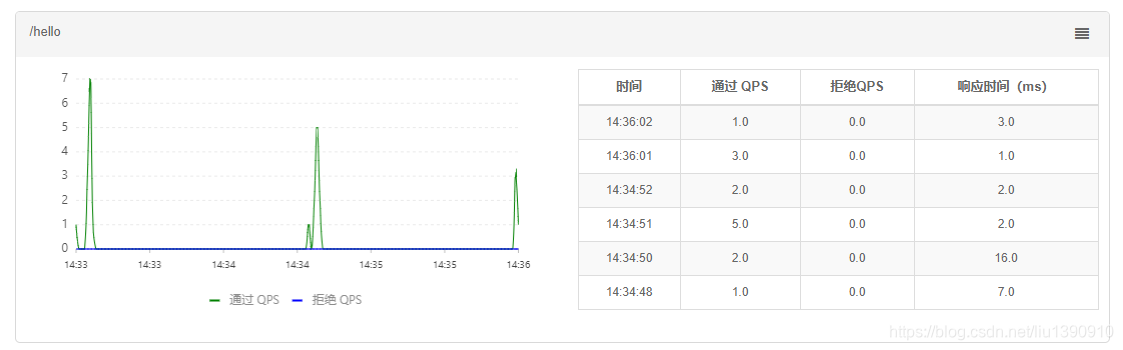

最终效果如下：

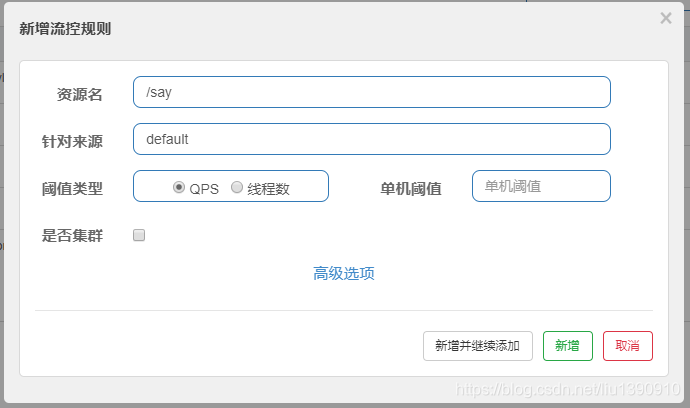

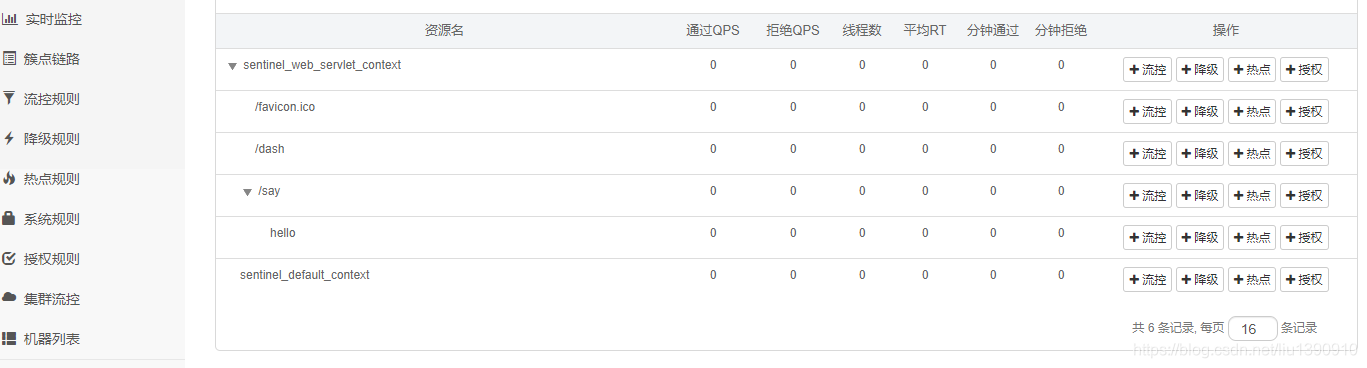

基于Dashboard来实现流控配置





自定义URL限流异常

在默认情况下 URL 出发限流后会直接返回。

如果希望出发限流后返回结果形式，可以通过自定义限流异常来处理，实现CustomUrlBlockHandler 并且重写 blocked方法：

public class CustomUrlBlockHandler implements UrlBlockHandler{
    @Override
    public void blocked(HttpServletRequest httpServletRequest, HttpServletResponse httpServletResponse, BlockException e) throws IOException {
        httpServletResponse.setHeader("Content-Type", "application/json;charset=UTF-8");
        String message = "{\"code\":999,\"msg\":\"访问人数过多\"}";
        httpServletResponse.getWriter().write(message);
    }
}

当触发限流之后，希望直接跳转到一个限流页面：

spring.cloud.sentinel.servlet.block-page={url}



URL资源清洗

Sentinel 中Http 服务限流 默认是有 Sentinel-Web-Servlet 中的 CommonFilter 实现的。

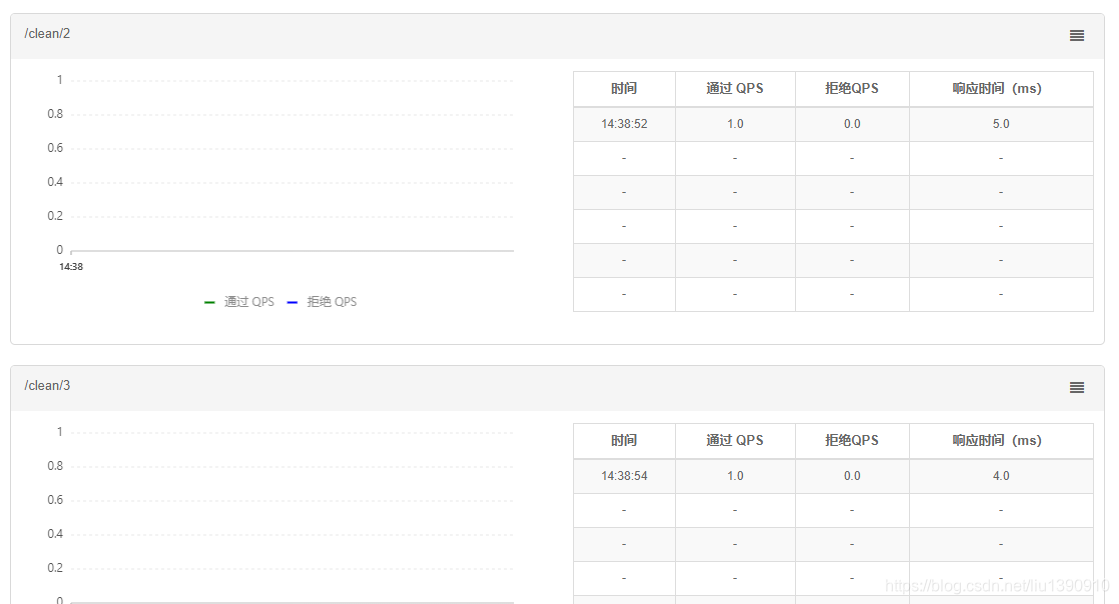

假设只针对 clean 请求做流控处理，而不是针对每一个不同的{id} 进行流控。

@RestController
public class UrlCleanController {

    @GetMapping("/clean/{id}")
    public String dash(@PathVariable("id")int id){
        return "Hello clean";
    }
}

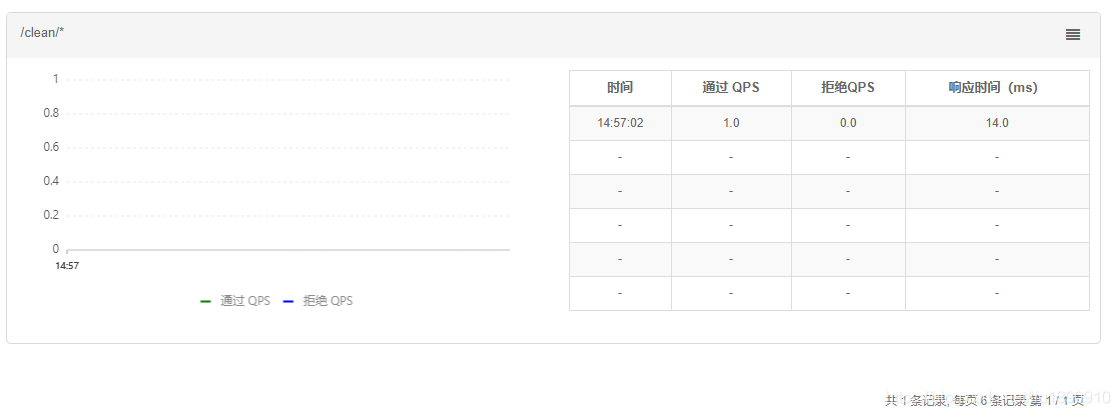

可以通过UrlCleaner接口来实现资源清洗，将clean/id 归集到 clean/*

@Service
public class CustomerUrlCleaner implements UrlCleaner{
    @Override
    public String clean(String originUrl) {
        if(StringUtils.isEmpty(originUrl)){
            return originUrl;
        }
        if(originUrl.startsWith("/clean/")){
            return "/clean/*";
        }
        return originUrl;
    }
}



Sentinel 集成 Nacos 实现流控

Sentinel Dashboard 所配置的流控规则，都是保存在内存中的，一旦应用重启，这些规则都会被清除。

Sentinel提供了动态数据源支持：Consul，ZooKeepr，Redis，Nacos，Apollo，etcd 等数据源的扩展。

<dependency>
   <groupId>com.alibaba.csp</groupId>
   <artifactId>sentinel-datasource-nacos</artifactId>
   <version>1.7.0</version>
</dependency>
spring:
  application:
    name: spring-cloud-sentinel-dynamic
  cloud:
    sentinel:
      transport:
        dashboard: 192.168.216.128:7777
      datasource:
        - nacos:
            server-addr: 192.168.216.128:8848
            data-id: ${spring.application.name}-sentinel-flow
            group-id: DEFAULT_GROUP
            data-type: json
            rule-type: flow
server:
  port: 8888

datasource 目前支持redis，apollo ，zk，file，nacos

data-type 配置项表示 Converter 类型，Spring Cloud Alibaba Sentinel 默认提供两种内置的值，分别是 json 和 xml (不填默认是json)。 如果不想使用内置的 json 或 xml 这两种 Converter，可以填写 custom 表示自定义 Converter，然后再配置 converter-class 配置项，该配置项需要写类的全路径名(比如 spring.cloud.sentinel.datasource.ds1.file.converter-class=com.alibaba.cloud.examples.JsonFlowRuleListConverter)。

rule-type 配置表示该数据源中的规则属于哪种类型的规则(flow，degrade，authority，system, param-flow, gw-flow, gw-api-group)。

@RestController
public class DynamicController {

    @GetMapping("/dynamic")
    public String dynamic(){
        return "Hello Dynamic Rule";
    }
}

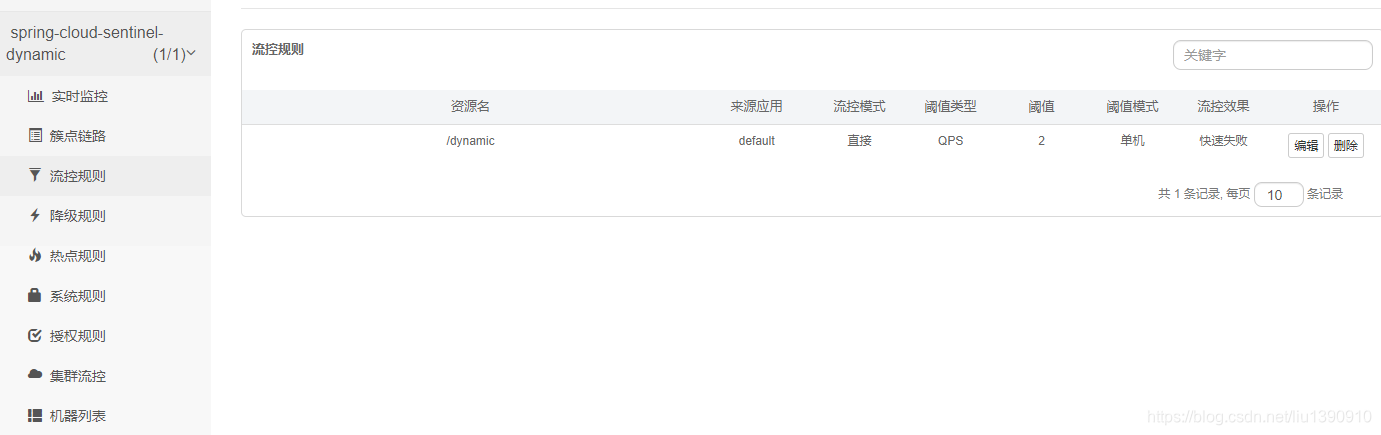

修改接口流控规则目前就有两个入口：

  1. Dashboard
  2. Nacos

在Dashboard上修改规则，不能同步到Nacos上，目前Sentinel Dashboard上不支持此功能。

但是再Nacos上修改规则，危险系数很高，没有专门的UI管理，以修改参数的形式容易引发问题。



Sentinel Dashboard 集成 Nacos 实现规则同步

com.alibaba.csp.sentinel.dashboard.controller.v2包下有一个 FlowControllerV2 类，提供流控规则的CRUD，和V1版本不同的是，他可以实现指定数据源的规则拉取和发布。

@RestController
@RequestMapping(value = "/v2/flow")
public class FlowControllerV2 {

    private final Logger logger = LoggerFactory.getLogger(FlowControllerV2.class);

    @Autowired
    private InMemoryRuleRepositoryAdapter<FlowRuleEntity> repository;

    @Autowired
    @Qualifier("flowRuleNacosProvider")
    private DynamicRuleProvider<List<FlowRuleEntity>> ruleProvider;
    @Autowired
    @Qualifier("flowRuleNacosPublisher")
    private DynamicRulePublisher<List<FlowRuleEntity>> rulePublisher;
  • DynamicRuleProvider 动态规则拉取
  • DynamicRulePublisher 动态规则发布



修改源码步骤：

1. 注释 <scope>

!-- for Nacos rule publisher sample -->
<dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-datasource-nacos</artifactId>
   <!-- <scope>test</scope>-->
</dependency>

2.修改sentinel-dashboard\src\main\webapp\resources\app\scripts\directives\sidebar\sidebar.html

修改之后会调用 FlowControllerV2 中的接口

<li ui-sref-active="active" ng-if="!entry.isGateway">
 <!-- <a ui-sref="dashboard.flowV1({app: entry.app})">-->
  <a ui-sref="dashboard.flow({app: entry.app})">
    <i class="glyphicon glyphicon-filter"></i>&nbsp;&nbsp;流控规则</a>
</li>

3.在com.alibaba.csp.sentinel.dashboard.rule 包中创建一个 nacos 包，用来加载外部化配置

@ConfigurationProperties(prefix="sentinel.nacos",ignoreUnknownFields = true)
public class NacosPropertiesConfiguration {

    private String serverAddr;
    private String dataId;
    private String groupId = "DEFAULT_GROUP";
    private String namespace;

4.创建一个Nacos配置类

@EnableConfigurationProperties(NacosPropertiesConfiguration.class)
@Configuration
public class NacosConfiguration {

    @Bean
    public Converter<List<FlowRuleEntity>,String> flowRuleEntityEncoder(){
        return JSON::toJSONString;
    }

    @Bean
    public Converter<String,List<FlowRuleEntity>> flowRuleEntityDecoder(){
        return s -> JSON.parseArray(s, FlowRuleEntity.class);
    }

    @Bean
    public ConfigService nacosConfigService(NacosPropertiesConfiguration nacosPropertiesConfiguration) throws NacosException {
        Properties properties = new Properties();
        properties.put(PropertyKeyConst.SERVER_ADDR, nacosPropertiesConfiguration.getServerAddr());
        properties.put(PropertyKeyConst.NAMESPACE, nacosPropertiesConfiguration.getNamespace());
        return ConfigFactory.createConfigService(properties);
    }
}

5.创建一个常量类 NacosConstans，分别表示 GROUP_ID 和 DATA_ID 的后缀

public class NacosConstants {
    public static final String DATA_ID_POSTFIX = "-sentinel-flow";
    public static final String GROUP_ID = "DEFAULT_GROUP";
}

6.实现动态从Nacos 配置中心获取流控规则

@Service
public class FlowRuleNacosProvider implements DynamicRuleProvider<List<FlowRuleEntity>>{
    private static Logger logger = LoggerFactory.getLogger(FlowRuleNacosProvider.class);

    @Autowired
    private NacosPropertiesConfiguration nacosConfigProperties;

    @Autowired
    private ConfigService configService;

    @Autowired
    private Converter<String, List<FlowRuleEntity>> converter;

    @Override
    public List<FlowRuleEntity> getRules(String appName) throws Exception {
        String dataID=new StringBuilder(appName).append(NacosConstants.DATA_ID_POSTFIX).toString();
        String rules = configService.getConfig(dataID, nacosConfigProperties.getGroupId(), 3000);
        logger.info("pull FlowRule from Nacos Config:{}",rules);
        if (StringUtil.isEmpty(rules)) {
            return new ArrayList<>();
        }
        return converter.convert(rules);
    }
}

7.创建一个流控规则发布类，在Dashboard修改完后，推送到Nacos中

@Service
public class FlowRuleNacosPublisher implements DynamicRulePublisher<List<FlowRuleEntity>> {

    @Autowired
    private NacosPropertiesConfiguration nacosPropertiesConfiguration;

    @Autowired
    private ConfigService configService;
    @Autowired
    private Converter<List<FlowRuleEntity>, String> converter;

    @Override
    public void publish(String appName, List<FlowRuleEntity> rules) throws Exception {
        AssertUtil.notEmpty(appName, "appName cannot be empty");
        if (rules == null) {
            return;
        }
        String dataID=new StringBuilder(appName).append(NacosConstants.DATA_ID_POSTFIX).toString();
        configService.publishConfig(dataID, nacosPropertiesConfiguration.getGroupId(), converter.convert(rules));
    }
}

8.修改FlowControllerV2类，将新配置的两个类注入进来

@Autowired······
@Qualifier("flowRuleNacosProvider")
private DynamicRuleProvider<List<FlowRuleEntity>> ruleProvider;
@Autowired
@Qualifier("flowRuleNacosPublisher")
private DynamicRulePublisher<List<FlowRuleEntity>> rulePublisher;

9.application.properties 中添加 Nacos 服务端配置信息。

sentinel.nacos.serverAddr=localhost:8848
sentinel.nacos.namespace=
sentinel.nacos.group-id=DEFAULT_GROUP

10.重新打包，启动服务



Sentinel 热点限流



针对访问频次非常高的数据进行限流，比如针对一段时间内频繁访问的用户IP地址进行限流，或者针对频繁访问的某个用户进行限流。

热点限流在一下场景中使用较多：

  • 服务网关层：防止网络爬虫和恶意攻击，一种方法是限制爬虫的IP地址，客户端IP地址就是一种热点参数。
  • 写数据的服务：业务系统提供写数据服务，数据会写入数据库之类的存储。存储系统的底层会加锁写磁盘上的文件，部分存储系统会将某一类数据写入同一个文件。如果底层写同一文件，会出现抢占锁的情况，导致出现大量的超时和失败。出现这种情况时一般有两种解决方法：修改存储设计，对热点参数限流

Sentinel 通过 LRU 策略结合滑动窗口机制来实现热点参数的统计，LRU 策略可以统计单位时间内最常访问的热点数据，滑动窗口机制可以协助统计每个参数的QPS。

限流依赖包：

<dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-parameter-flow-control</artifactId>
    <version>${project.version}</version>
</dependency>

热点参数限流使用

设置热点参数限流埋点 通过  ParamFlowRuleManager.loadRules 方法加载热点参数规则。

热点参数是通过ParamFlowRule来配置的，大部分属性和FlowRule类似。

官方从参考文档

@PostConstruct
public void initParamRule(){

    ParamFlowRule rule=new ParamFlowRule(resourceName);
    rule.setParamIdx(0);
    rule.setGrade(RuleConstant.FLOW_GRADE_QPS);
    rule.setCount(1);
    ParamFlowRuleManager.loadRules(Collections.singletonList(rule));
}
@GetMapping("/hello")
public String sayHello(@PathParam("id")String id,@PathParam("name")String name){
    Entry entry=null;
    try {
        entry=SphU.entry(resourceName, EntryType.IN,1,id);
        return "access success";
    } catch (BlockException e) {
        e.printStackTrace();
        return "block";
    }finally {
        if(entry!=null) {
            entry.exit();
        }
    }
}

http://localhost:8888/hello?id=1

当传入id时，进行流控

http://localhost:8888/hello 不传id时，不进行流控



@SentinelResource 热点参数限流

@SentinelResource
@GetMapping("/hello")
public String sayHello(@PathParam("id")String id){
    return "access success";
}

当注解所配置的方法上有参数是，Sentinel会把这些参数传入 Sphu.enty(res,args) 。会把id这个参数作为热点参数进行限流。

默认情况下，当用户访问这个接口时就会触发热点限流规则的验证。





硬编码限流

<dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-core</artifactId>
    <version>1.7.1</version>
</dependency>
public class Test {
    public static void main(String[] args) {
        initFlowRules();
        while (true) {
            doSomething();
        }
    }


    private static void doSomething(){
        try( Entry entry = SphU.entry("doSomething")) {
            /*您的业务逻辑 - 开始*/
            System.out.println("hello world doSomething" + System.currentTimeMillis());
            /*您的业务逻辑 - 结束*/
        } catch (BlockException e1) {
            /*流控逻辑处理 - 开始*/
           // System.out.println("block!");
            /*流控逻辑处理 - 结束*/
        } /*finally {
            if (entry != null) {
                entry.exit();
            }
        }*/
    }




    private static void initFlowRules(){
        List<FlowRule> rules = new ArrayList<>();
        FlowRule rule = new FlowRule();
        rule.setResource("doSomething");
        rule.setGrade(RuleConstant.FLOW_GRADE_QPS);
        // Set limit QPS to 20.
        rule.setCount(20);
        rules.add(rule);
        FlowRuleManager.loadRules(rules);
    }
}

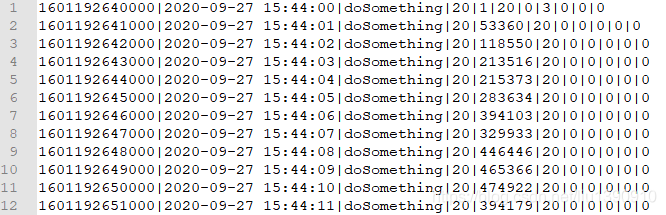

${USER_HOME}\logs\csp\{包名-类名}-metrics.log

  • passQps:代表通过的请求数
  • blockQps:代表被阻止的请求数
  • successQps:代表成功执行完成的请求个数
  • rt：代表平均响应市场
  • occupiedPassQps：代表优先通过的请求
  • concurrency：代表并发量
  • classsification：代表组员类型

















评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
