【Unity / Shader Graph】常见节点原理 | 02 图形化节点基本结构，基础节点UV，Sample Texture 2D

部分内容来自YouTube@Ben Cloward
https://www.youtube.com/watch?v=bihZJzeuwOU&t=49s
这篇文章是总结了视频内容，并根据自己的经验分析了节点的表层逻辑。如果有什么错误的地方，欢迎留言指出。

图形化节点基本结构

面板上的接口颜色对应不同维度的数据

接口颜色	代表数据维度
蓝色	一维数据（float, int等）
绿色	二维数据 (二维向量等)
黄色	三维数据 (RGB颜色等)
粉色	四维数据 (RGBA颜色等)

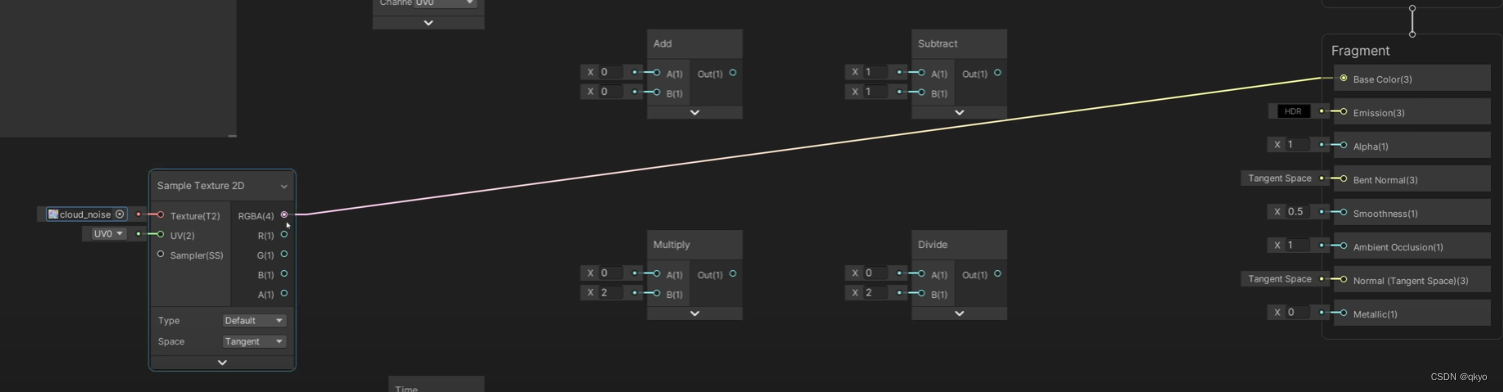

当我们把两个维度不同的接口相连时，Unity可能会为我们自动转换。可以看到下图，由四通道数据(RGBA, 粉色)自动转化为了三通道数据(RGB, 黄色)

基础节点

UV

UV贴图

游戏开发中常说的UV贴图，是保存了模型顶点位置和颜色对应关系的贴图（有u,v坐标信息的贴图）。
UV贴图的取值范围是[0, 1]。因为本质上UV贴图还是texture，而texture的坐标(s, t)就是规定在[0,1]之间的。

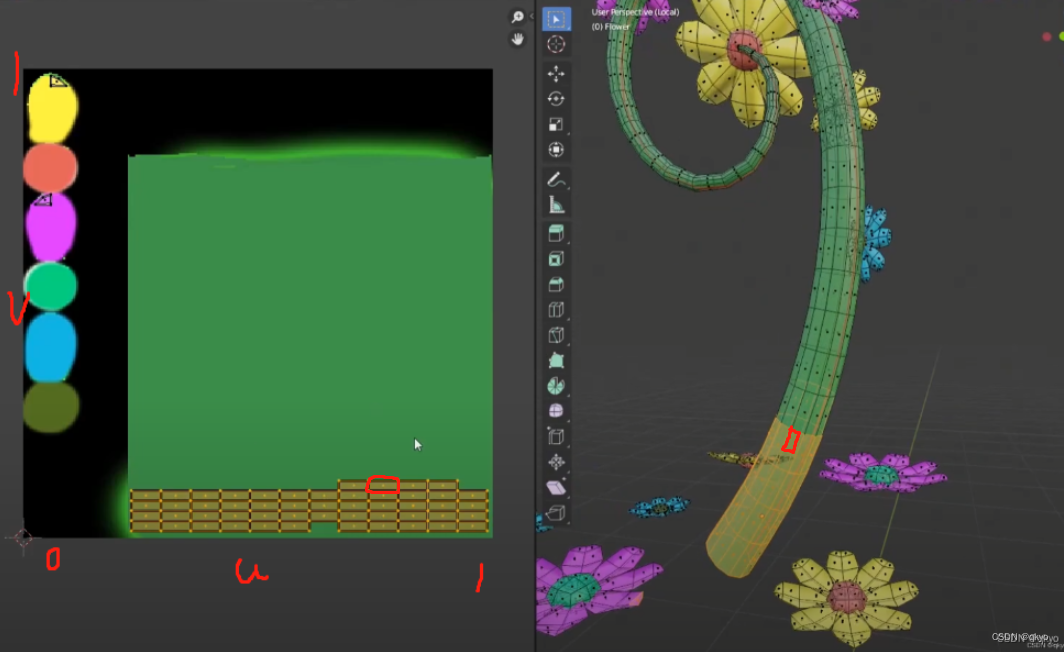

如果你曾使用过Maya, blender之类的建模软件就会知道（没用过也无所谓），每个物体的每个面在贴图界面中的对应关系是这样的：

图中右边选中了模型的黄色区域，表示选中的模型的面。左边就是我们说的UV贴图，它保存了模型每个面在贴图中对应的颜色信息。每个面展开后在UV贴图中的位置一般会被有意地设置为不相交。
每个面在UV贴图中所占区域的对应颜色，就是这个面在模型中的颜色。因此这样的UV贴图规定了贴图中的颜色应该被怎样赋值到各个面中。

UV节点

“Get the texture coordinate that are on the surface of the mesh.”
得到贴图在模型的面上的坐标

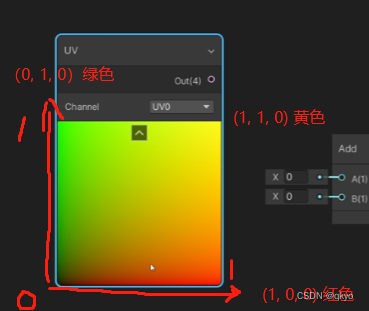

让我们观察这个Preview中颜色展现的状态。UV是二维向量(u, v)，因此第三位永远置0。于是我们就能看到Preview中展现为下图：

通过这个预览我们也可以了解到。虽然这个节点的输出是四维向量，但本质上他保留的信息是UV坐标的位置，即(u, v, 0, 1)。

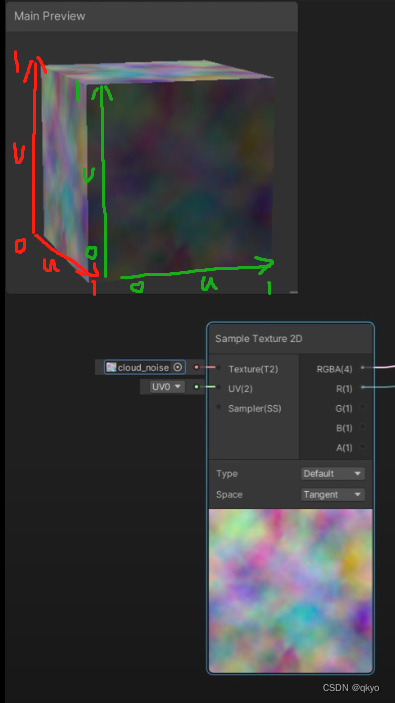

如果用最简单的形状，正方体，来观察我们得到的UV坐标数据，可以看到下面的结果。

图中，正方体的每个面都有自己的UV坐标。这里比较容易混淆的一个点是：

• UV贴图中往往包括了贴图和多个面的对应关系。这样的对应关系取决于你的贴图在建模的时候如何设计排列方式。他们可以是一张贴图贴满整个模型（比如上面的花），也可以是每个面都贴上同样的贴图（比如下面的正方体）。

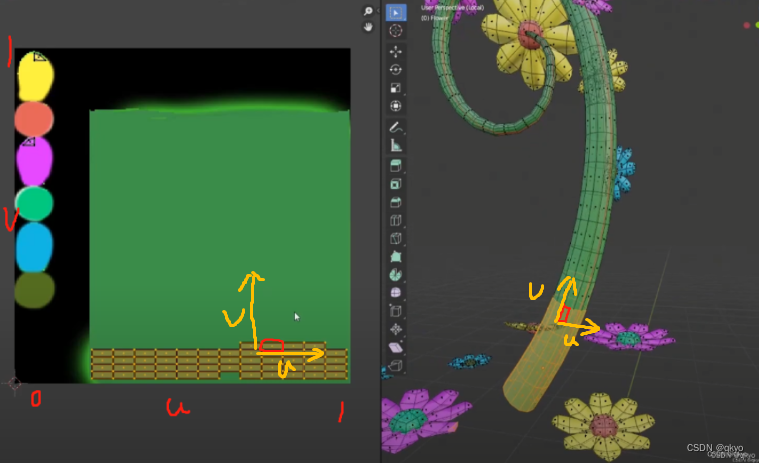

• UV结点拿到的是每个单独的面的UV坐标的分布情况，也就是从每个面的贴图到每个面的模型坐标的映射方式。

因此，当我们拿着如下这样一张没有设计UV展开的贴图赋给一个unity中自带的正方体时，我们会发现这张贴图会被一一映射到一个正方体的每个面上。因为在这张”随便的贴图“和“随便的模型”之间并没有被给予特殊的对应关系，每个面的UV对应关系是默认的（一张贴图被完全贴上去）。

而在如下这样一张设计过的贴图中，每个面都有自己的子UV坐标。但是这些子UV坐标的位置关系都被建模软件包含到了一张“总贴图”和“总模型”上了。其中的过程不必我们考究。

Sample Texture 2D

采样(Sample) 的过程就是把Texture映射到物体表面的过程。Texture作为一张输入图片，它的坐标范围是[0,1] 。

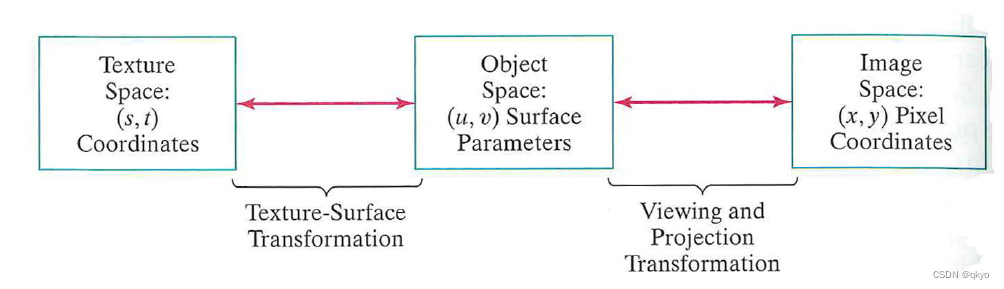

为了把这样一张2D的图像转化到3D空间中，再展示到2D屏幕上，往往需要两次大转换：

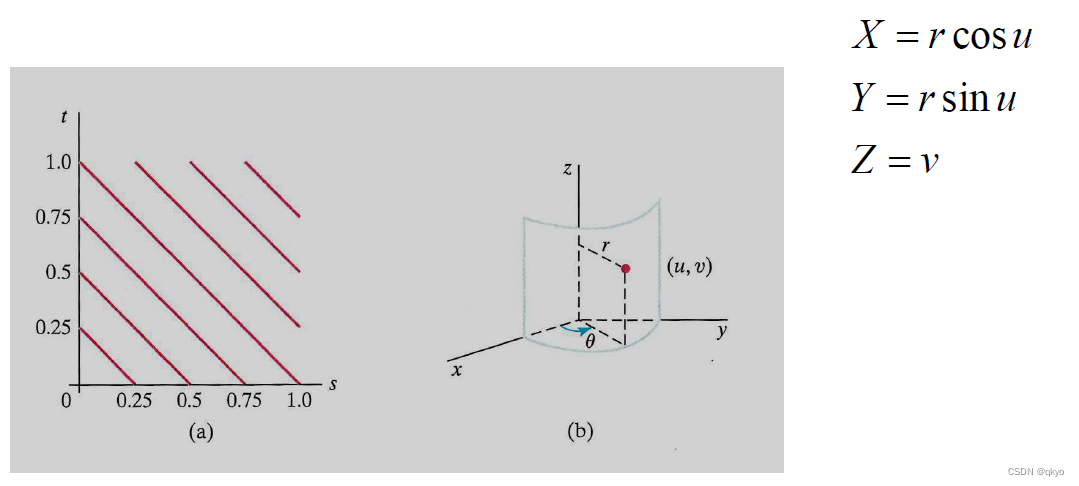

1. 根据照相机设定的映射方法，正交或透视，把贴图投射到三维物体表面：贴图坐标(s, t) → 模型坐标(u, v)
2. 再转化为2D屏幕上对应的像素： 物体坐标(u, v) → 屏幕像素(x, y)

其中当然还包括模型坐标变换（旋转，平移，缩放等），坐标系的变换（物体坐标系->世界坐标系）等。这些操作都是通过矩阵乘法得到的。

节点的作用

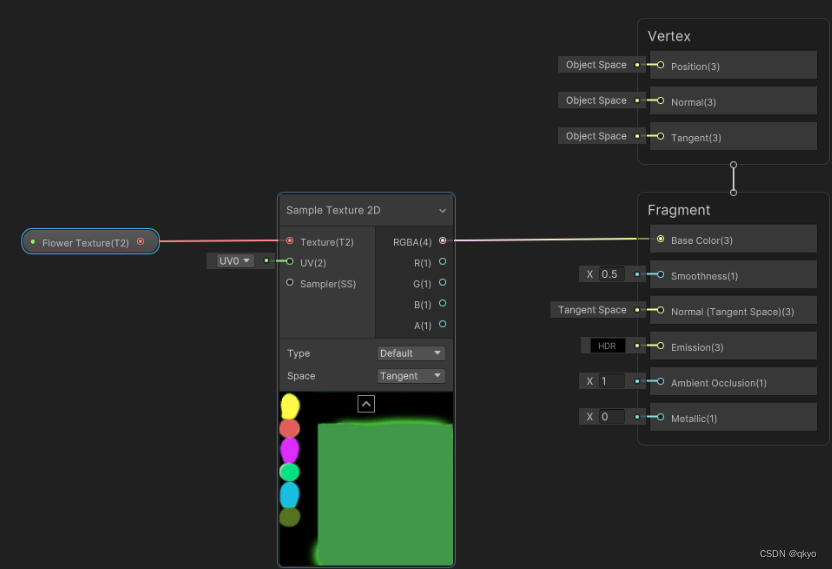

最简单的理解方式：Sample Texture 2D这个节点的作用是根据UV坐标，分析贴图中的哪个颜色应该对应到模型的哪个位置。

通过对于输入(2维向量)和输出(4维向量)的观察，我个人对于这个节点的理解如下：
我们输入一张以位置为导向的包含有颜色信息的贴图，可以得到以颜色为导向的包含了位置信息的贴图。这之中的转换利用到了UV信息。也就是说，如何转换到对应的位置，取决于你的UV是如何设计的。

节点的输出

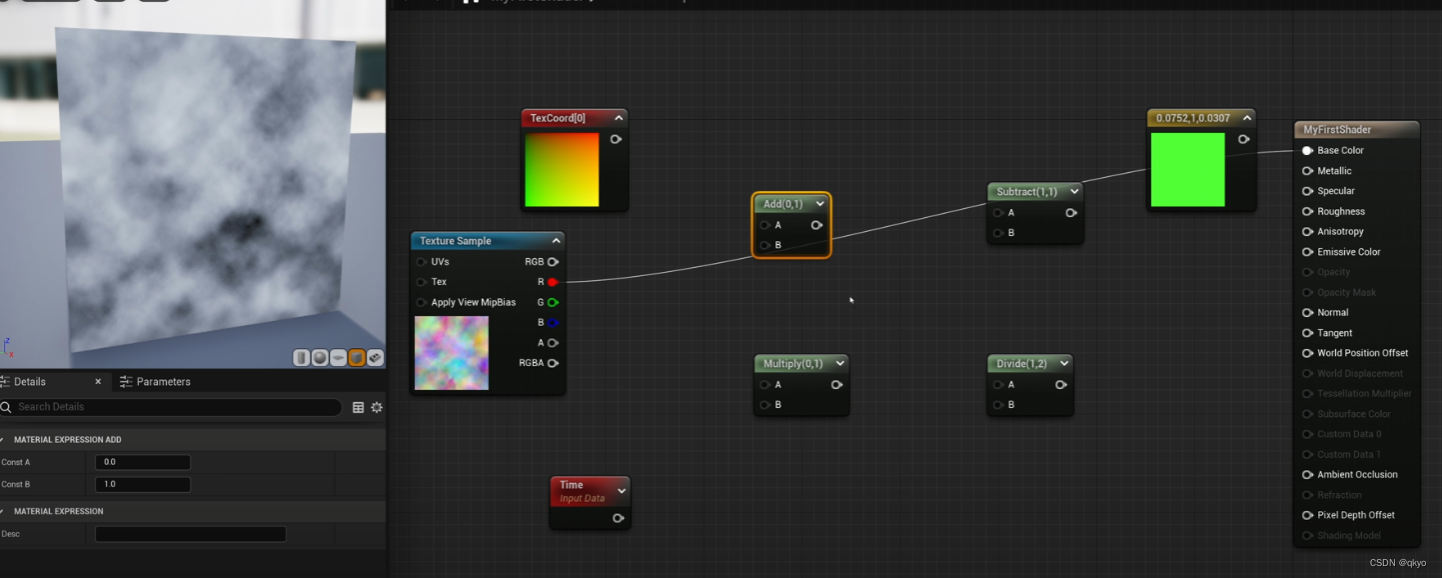

这里用一张虚幻内的图作为说明（原理是一样的，只是界面不一样。）

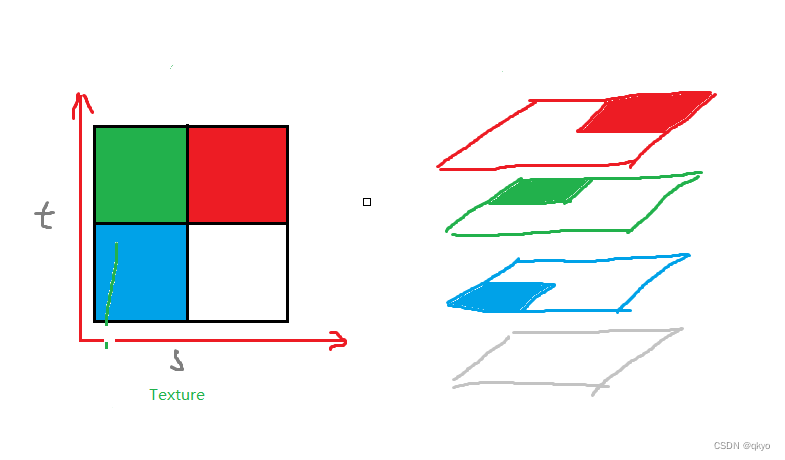

当我们使用R通道作为图像颜色信息时，拿到的贴图是R通道上的灰度值。这时模型上的贴图呈现灰色。因为彩色通道需要RGB三通道共同组成，而这里只有一个通道，展现出来的就是灰度图。

可以看到，图中白色的地方表示灰度值接近1，黑色的地方表示灰度值接近0。
当我们在使用Sample Texture 2D时，输出的是RGBA信息。每个通道的值的取值范围是[0, 1]，也就是用(1, 1, 1, 1)表示纯白色，而不是(255, 255, 255, 255)。
