【80】PCIe EP driver初始化

   1. How To Write Linux PCI Drivers — The Linux Kernel documentation

PCI LIB相关API

PCI Support Library — The Linux Kernel documentation

    任何一个PCIe EP的功能都分成两部分，其中一部分是PCIe功能，另外一部门是自己的域内的功能（比如网卡、FC、SAS、NVMe、GPU），其中PCIe域内的功能的初始化都是套路。主要涉及下面几个方面：

    1、准备一个数据static struct pci_driver xxx_driver，该数据结构主要包括：

struct pci_driver定义见

pci.h - include/linux/pci.h - Linux source code (v5.15.1) - Bootlin

（1）const struct pci_device_id（存放EP的device和vendorid）

（2）int  (*probe)(struct pci_dev *dev, const struct pci_device_id *id); EP的probe函数

（3）void (*remove)(struct pci_dev *dev);    EP的remove函数
（4）int  (*suspend)(struct pci_dev *dev, pm_message_t state);   EP进入低功耗的suspend函数
（5）int  (*resume)(struct pci_dev *dev);  EP从低功耗唤醒的resume函数
（6）void (*shutdown)(struct pci_dev *dev);    reboot时调用的EP的shutdown函数

（7）const struct pci_error_handlers *err_handler  错误处理相关函数
（8）struct device_driver driver.pm power management相关的OPS

其中（1）、（2）、（3）是必须的。

struct pci_driver {
	struct list_head	node;
	const char		*name;
	const struct pci_device_id *id_table;	/* Must be non-NULL for probe to be called */
	int  (*probe)(struct pci_dev *dev, const struct pci_device_id *id);	/* New device inserted */
	void (*remove)(struct pci_dev *dev);	/* Device removed (NULL if not a hot-plug capable driver) */
	int  (*suspend)(struct pci_dev *dev, pm_message_t state);	/* Device suspended */
	int  (*resume)(struct pci_dev *dev);	/* Device woken up */
	void (*shutdown)(struct pci_dev *dev);
	int  (*sriov_configure)(struct pci_dev *dev, int num_vfs); /* On PF */
	int  (*sriov_set_msix_vec_count)(struct pci_dev *vf, int msix_vec_count); /* On PF */
	u32  (*sriov_get_vf_total_msix)(struct pci_dev *pf);
	const struct pci_error_handlers *err_handler;
	const struct attribute_group **groups;
	const struct attribute_group **dev_groups;
	struct device_driver	driver;
	struct pci_dynids	dynids;
};

2、init函数调用pci_regiser_driver把static struct pci_driver xxx_driver注册给PCIe EP driver框架

3、exit函数调用pci_unregiser_driver把static struct pci_driver xxx_driver从PCIe EP driver框架卸载

4、在probe函数调用下面函数，使能PCIe相关功能

（1）pci_set_drvdata：设置私有数据

（2）pci_enable_device：写command reg使能memory和io方式访问，wake up设备。

（3）pci_request_regions：使用owner name来mark IO和memory资源。

（4）pci_set_master：写command reg使能master功能，使得EP可以发起memory方式请求。

（5）dma_set_mask_and_coherent：设置DMA mask和coherent mask

（6）pci_iomap：BAR地址ioremp成虚拟地址

（7）pci_alloc_irq_vector：申请 multiple IRQs，并使能对应的中断

     ->pci_enable_msix_range：使能MSI-X功能（如果支持MSI-X中断）

     - >pci_enable_msi_range：使能MSI功能（如果支持MSI中断）

（8）request_irq申请中断

（9）pci_enable_pcie_error_reporting：写device ctrl reg使能PCIe错误上报

linux kernel 6.6.0之后把pci_disable_pcie_error_reporting删除，并且不在export pci_enable_pcie_error_reporting，这将导致EP drv无法直接调用pci_enable_pcie_error_reporting来enable错误上报功能，需要在EP drv里面实现对应功能

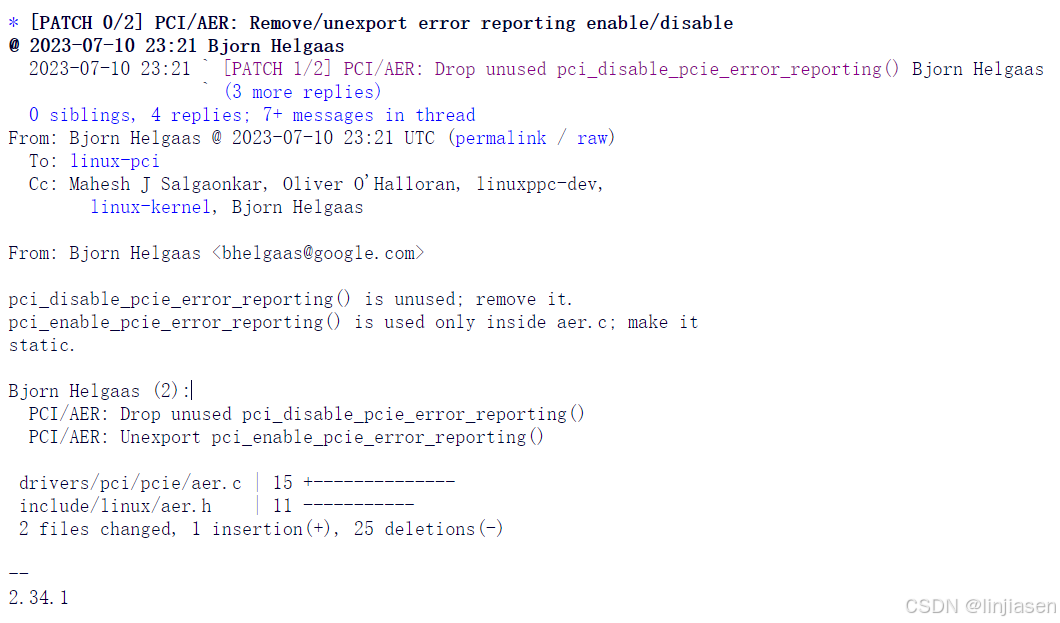

[PATCH 0/2] PCI/AER: Remove/unexport error reporting enable/disable

（10）pci_save_state保存配置空间

注意：上面的set和enable在失败时都有对应的unset和disable函数，需要调用。

5、在remove函数按照相反顺序把PCIe相关功能disbale。
