zemax学习第四天

离轴三反光学系统

接上文返回上一步

若不使用偶次非球面的二次项四次项为变量时，可以设置倾斜角为变量

操作步骤

1. 定位控制反射镜的坐标间断面：

   • 面3（主镜）的倾斜由 面2（坐标间断）控制。

   • 面5（次镜）的倾斜由 面4（坐标间断）控制。

   • 面7（三镜）的倾斜由 面6（坐标间断）控制。

2. 在镜头数据编辑器中设置变量：

   • 在表格中，找到参数1至参数6列，这些列通常用于定义倾斜和偏心。

   • 将面2、面4、面6的“参数1(未使用)”和“参数2(未使用)”等单元格设置为变量（按 Ctrl+Z或点击工具栏的“V”按钮）。

   • 具体对应关系通常是：

     • 参数1: 绕X轴的倾斜角（Tilt About X）

     • 参数2: 绕Y轴的倾斜角（Tilt About Y）

     • 参数3-6: 可能用于偏心等。

3. 推荐设置的具体位置：

   在您的表格中，直接修改以下行的对应参数列为变量（使其显示为蓝色并带“V”）：

   • 面2（行4）：将“参数1（未使用）”和“参数2（未使用）”的0.000设为变量。

   • 面4（行6）：同上，将这两个参数设为变量。

   • 面6（行8）：同上，将这两个参数设为变量。

---

重要提示与后续操作

• 为什么是坐标断点，而不是反射镜本身？​

  在序列光线追迹中，反射镜本身的面型（如球面、非球面）只定义其曲面形状。倾斜和偏心是作为坐标变换，在光线到达该表面前，通过一个虚拟的“坐标间断面”来完成的。因此，倾斜变量应设在坐标间断面上。

• 设置后的效果：

  优化时，软件会调整这些倾斜角度，从而改变光线的传播路径，以优化像质、消除遮拦或满足其他几何约束。

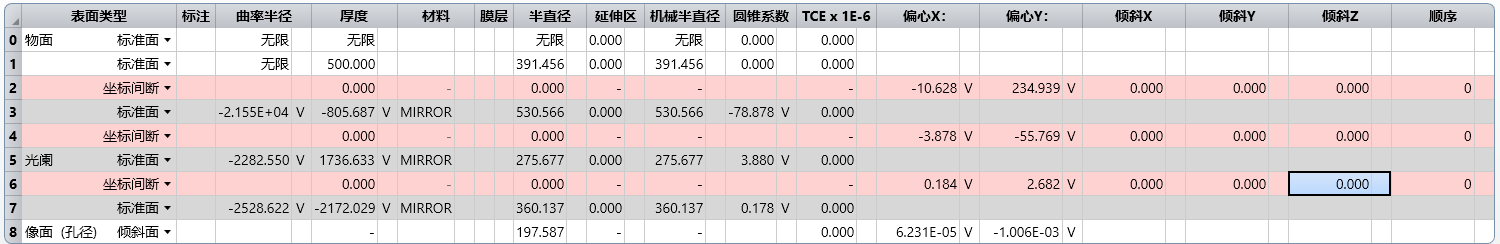

设置变量

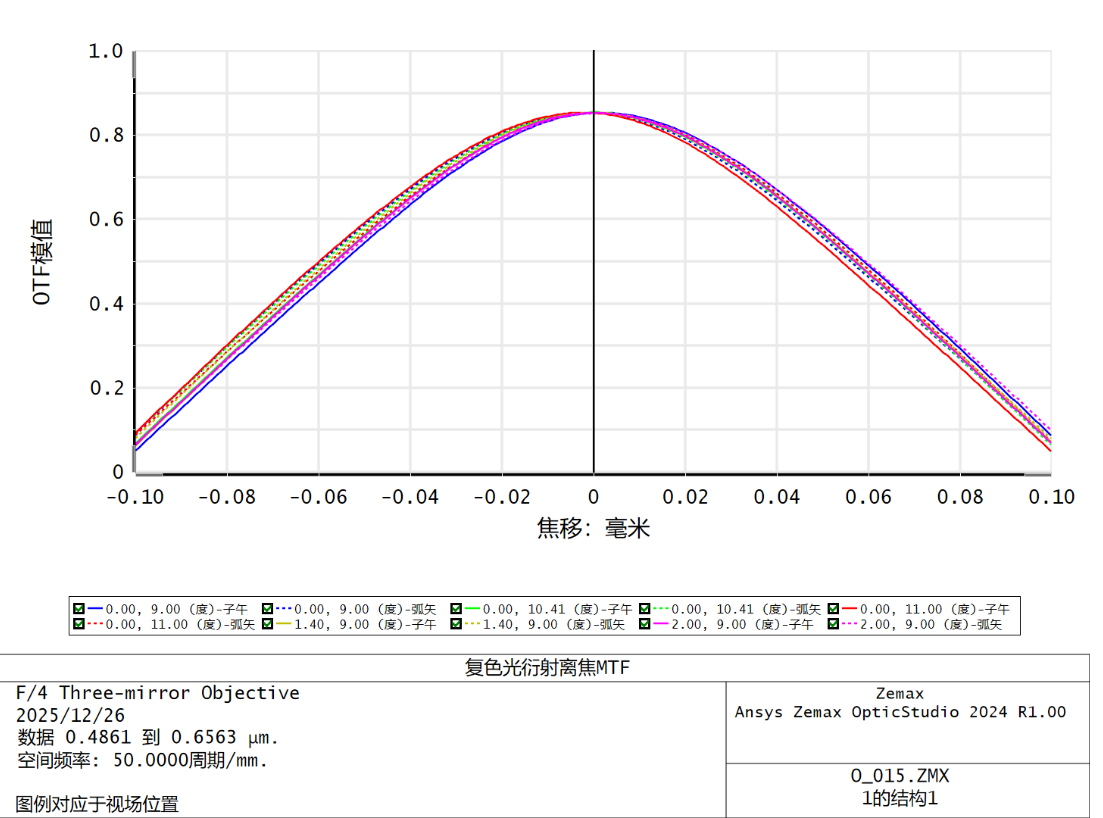

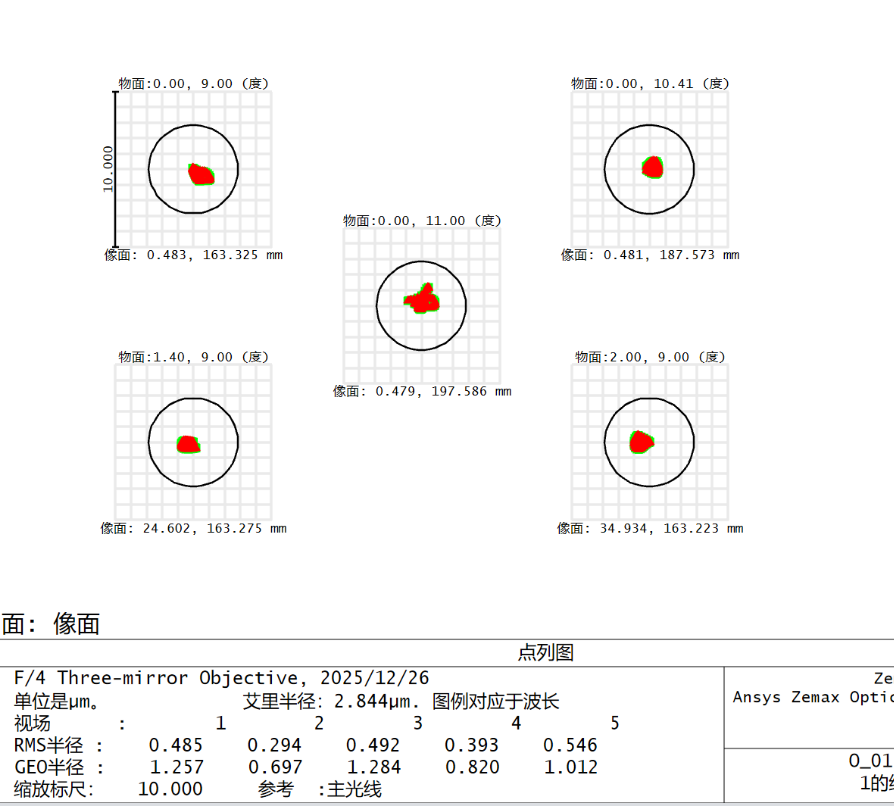

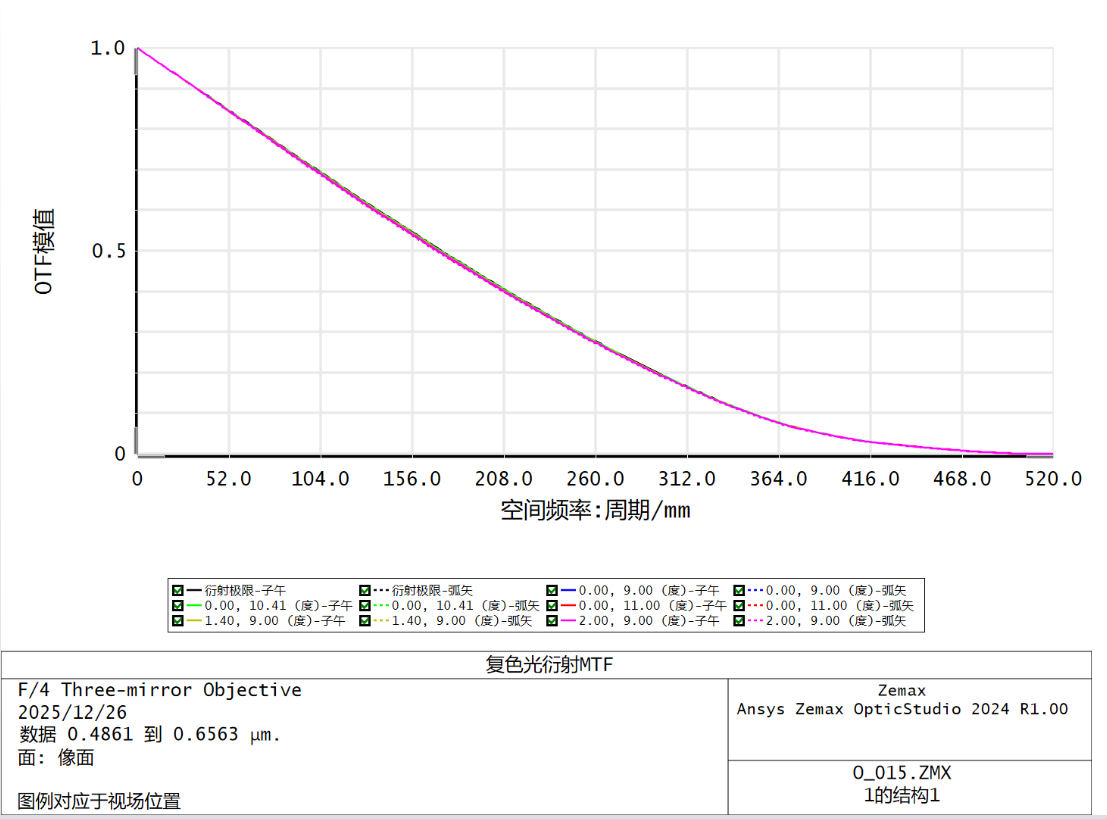

进行优化

本方案和偶次非球面的优化效果基本一致。

最终取口径的光线图，表面属性设置为孔径。
