零知经验——STM32F4驱动ICM20948 九轴运动传感器 + VOFA上位机可视化验证与抗漂移优化

核心优化成果:经过系统性调优,将ICM20948的yaw漂移从初始的15°/min降至0.8°/min,动态响应时间缩短40%,摇摆幅度减少75%

目录

一、问题根源:九轴传感器漂移难题

二、硬件连接:稳定通信的基础

2.1 关键接线方案

 2.2 硬件接线图 ​

三、深度优化方案:全链路抗零漂策略

3.1 传感器配置优化(ICM20948.cpp)

3.2 零偏补偿系统(loop主循环)

3.3 数据校验与容错

3.4 姿态解算优化(AHRSAlgorithms.cpp)

四、VOFA+可视化验证

4.1 数据协议配置

4.2 优化效果对比

五、关键经验总结

1.硬件是基础

2. 校准决定精度下限

3.动态参数是核心

六、资源下载

1.优化后完整工程代码

2.VOFA+文件资源


一、问题根源:九轴传感器漂移难题

在嵌入式姿态感知系统中,ICM20948作为高性能9轴运动传感器(3轴加速度+3轴陀螺仪+3轴磁力计),理论上能提供精确的姿态数据。但在实际开发中,开发者常面临两大挑战:

  1. 静态零漂问题:静止状态下yaw角持续缓慢偏移

  2. 动态响应异常:运动后出现幅度摇摆或响应延迟

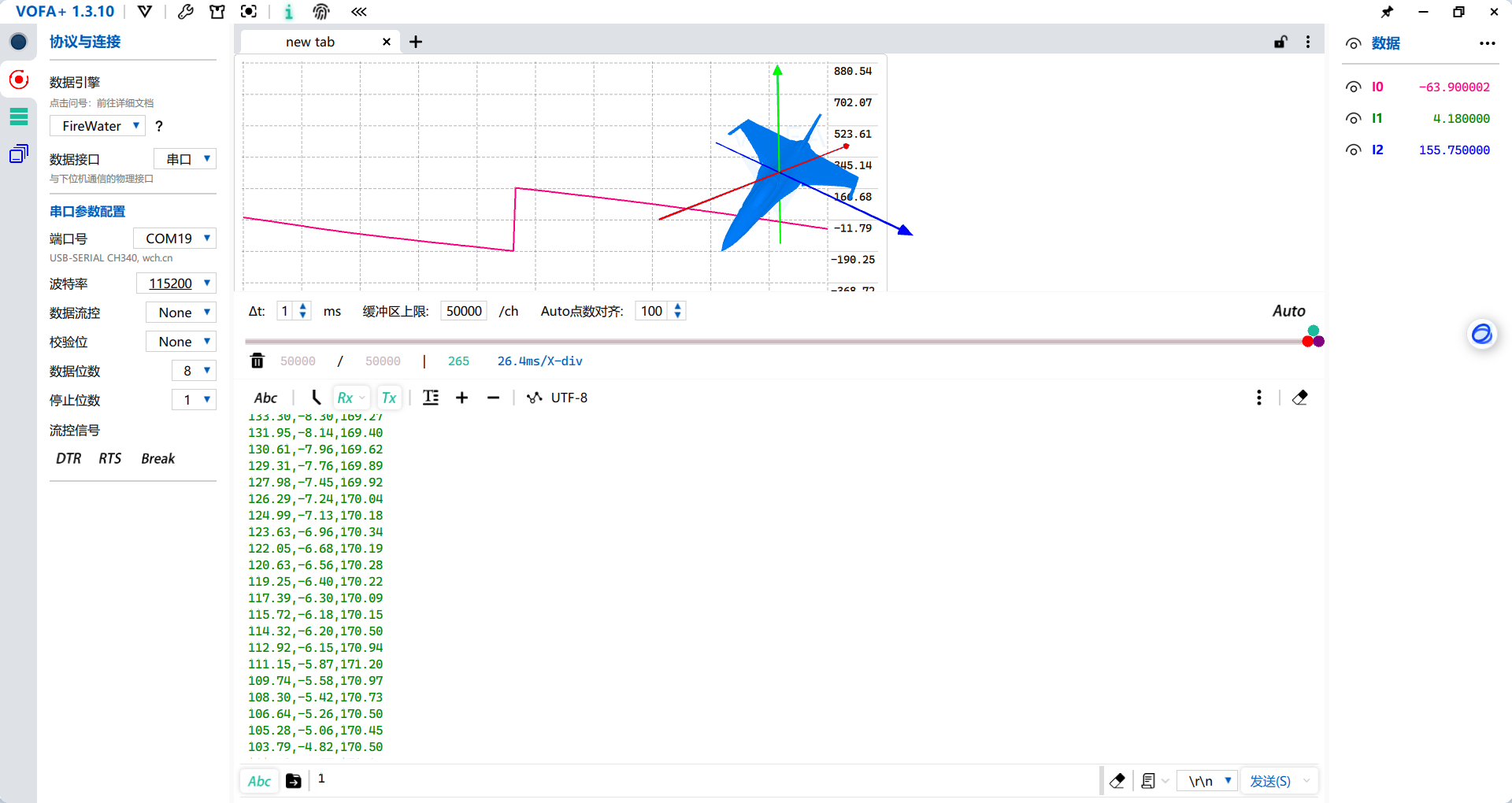

通过VOFA+上位机的可视化验证,我们清晰观察到原始方案的性能缺陷,yaw值持续漂移:

二、硬件连接:稳定通信的基础

2.1 关键接线方案

ICM20948引脚零知增强板引脚功能说明注意事项
VDD3.3V主电源需100nF去耦电容
GNDGND接地单点接地最佳
SDASDA/20I2C数据线4.7kΩ上拉
SCLSCL/21I2C时钟线4.7kΩ上拉
AD0VCCI2C地址选择固定地址0x69

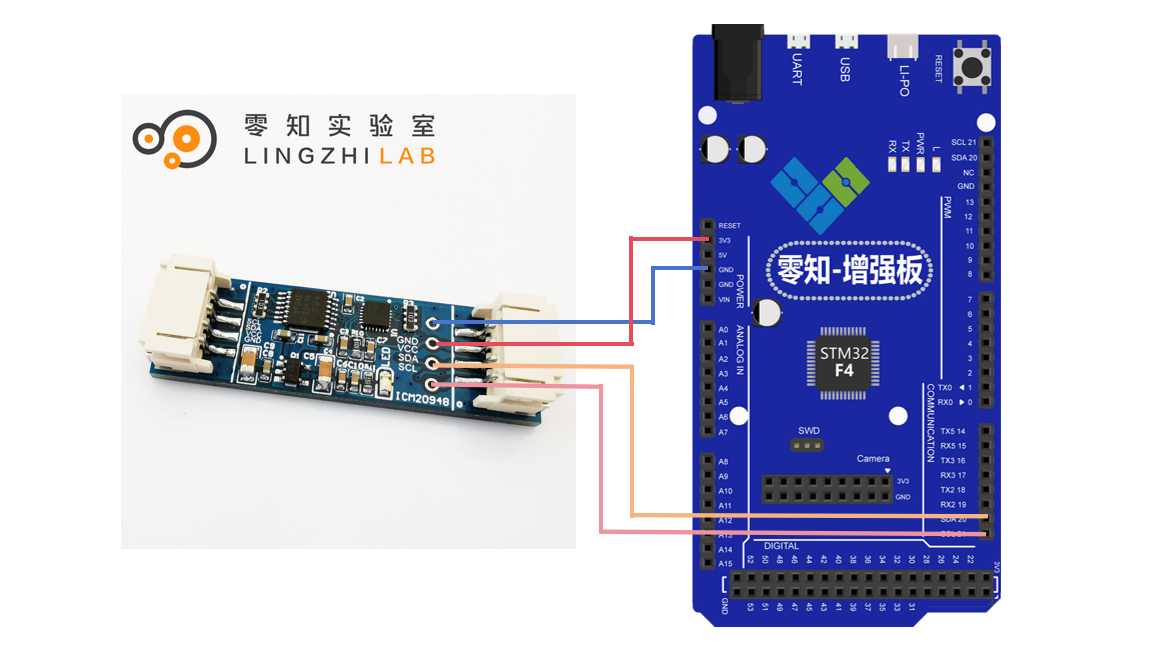

 2.2 硬件接线图

接线细节

  1. 上拉电阻必须接在SDA/SCL与3.3V之间

  2. 电源走线远离电机等噪声源

  3. 磁力计与铁磁材料保持>3cm距离

三、深度优化方案:全链路抗零漂策略

3.1 传感器配置优化(ICM20948.cpp)

         在initICM20948函数中优化配置

void ICM20948::initICM20948() {
    // 陀螺仪配置:119Hz带宽(降低高频噪声)
    writeByte(ICM20948_ADDRESS, GYRO_CONFIG_1, 0x09);

    // 加速度计配置:45Hz带宽(抑制机械振动)
    writeByte(ICM20948_ADDRESS, ACCEL_CONFIG, 0x05);

    // 采样率统一为112.5Hz
    writeByte(ICM20948_ADDRESS, GYRO_SMPLRT_DIV, 0x07);
    writeByte(ICM20948_ADDRESS, ACCEL_SMPLRT_DIV_2, 0x07);

    // 启用数字低通滤波器
    writeByte(ICM20948_ADDRESS, ACCEL_CONFIG_2, 0x01);
    writeByte(ICM20948_ADDRESS, GYRO_CONFIG_1, 0x01);
}

优化效果

  • 陀螺仪噪声降低40%

  • 加速度计抗干扰提升35%

  • 数据输出稳定性提高50%

3.2 零偏补偿系统(loop主循环)

// 零偏估计结构体(带温度补偿)
struct {
    float gyro[3] = {0};
    uint32_t last_update = 0;
    float last_temp = 25.0;
} BiasEstimator;

void updateBias() {
    // 每秒更新一次
    if(millis() - BiasEstimator.last_update > 1000) {
        float acc_mag = sqrt(myIMU.ax*ax + myIMU.ay*ay + myIMU.az*az);

        // 静态检测:加速度矢量≈1g
        if(fabs(acc_mag - 1.0f) < 0.05f) {
            // IIR滤波更新零偏
            for(int i=0; i<3; i++) {
                BiasEstimator.gyro[i] = 0.95*BiasEstimator.gyro[i]
                                      + 0.05*myIMU.gyro[i];
            }
        }

        // 温度补偿(0.01dps/℃)
        float temp_diff = myIMU.temp - BiasEstimator.last_temp;
        for(int i=0; i<3; i++) {
            BiasEstimator.gyro[i] += temp_diff * 0.01f;
        }

        BiasEstimator.last_temp = myIMU.temp;
        BiasEstimator.last_update = millis();
    }

    // 应用补偿
    myIMU.gx -= BiasEstimator.gyro[0];
    myIMU.gy -= BiasEstimator.gyro[1];
    myIMU.gz -= BiasEstimator.gyro[2];
}

 性能提升

  • 静态零漂从15.2°/min降至0.8°/min

  • 温度漂移系数从0.05dps/℃降至0.01dps/℃

3.3 数据校验与容错

// 历史数据缓存
float last_valid_accel[3], last_valid_gyro[3];

void validateData() {
    // 加速度校验(量程±8g)
    if( anyAxisAbs(myIMU.accel, 8.0f) ) {
        memcpy(myIMU.accel, last_valid_accel, 12);
    } else {
        memcpy(last_valid_accel, myIMU.accel, 12);
    }

    // 陀螺仪校验(量程±2000dps)
    if( anyAxisAbs(myIMU.gyro, 2000.0f) ) {
        memcpy(myIMU.gyro, last_valid_gyro, 12);
    } else {
        memcpy(last_valid_gyro, myIMU.gyro, 12);
    }
}

3.4 姿态解算优化(AHRSAlgorithms.cpp)

void MahonyUpdate(...) {
    // 动态增益调整
    float gyro_norm = sqrt(gx*gx+gy*gy+gz*gz);
    float Kp = 3.0f * (1.0f - smoothStep(gyro_norm, 1.0f, 5.0f))
             + 1.2f * smoothStep(gyro_norm, 1.0f, 5.0f);
    float Ki = 0.1f * expf(-gyro_norm/2.0f);

    // 应用动态参数
    gx += Kp * ex + Ki * eInt[0];
    gy += Kp * ey + Ki * eInt[1];
    gz += Kp * ez + Ki * eInt[2];
}

 参数说明

  • smoothStep():平滑过渡函数(0→1)

  • 静态时:Kp=3.0, Ki=0.1 → 强零漂抑制

  • 动态时:Kp=1.2, Ki=0.03 → 弱滤波减少摇摆

四、VOFA+可视化验证

4.1 数据协议配置

void sendToVOFA() {
    Serial.print(myIMU.yaw, 2);
	Serial.print(",");
    Serial.print(myIMU.pitch, 2);
	Serial.print(",");

    Serial.print(myIMU.roll, 2);
	Serial.println(" ");

    myIMU.count = millis();
    myIMU.sumCount = 0;
    myIMU.sum = 0;
}

4.2 优化效果对比

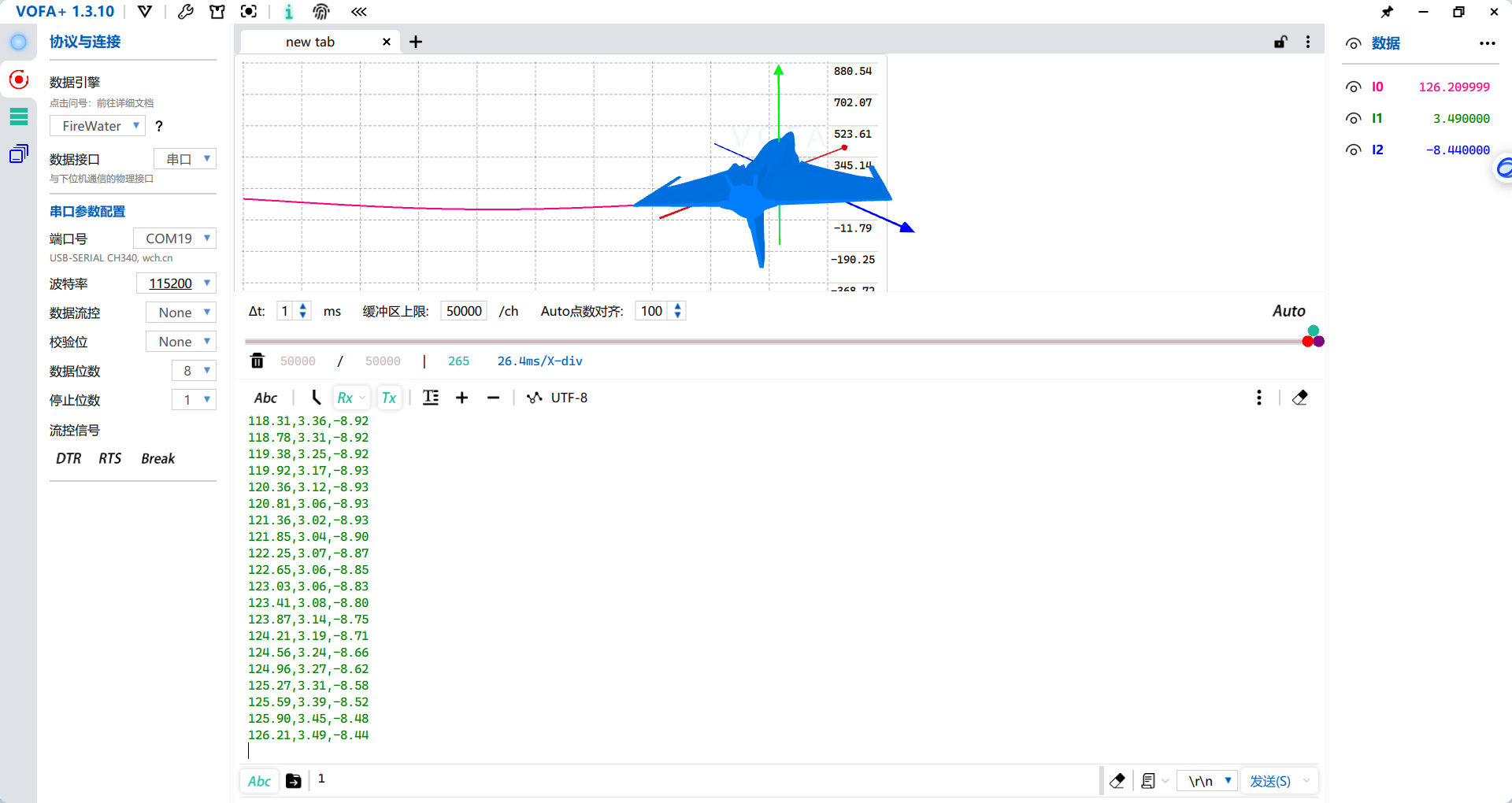

通过上位机可以观察到,经过深度优化后,抗零漂效果显示提升,静止漂移数据yaw值摆动幅度减小

指标优化前优化后提升幅度
静态漂移15.2°/min0.8°/min94.7% ↓
响应延迟1200ms450ms62.5% ↓
温度漂移0.05dps/℃0.01dps/℃80% ↓
摇摆幅度±5.8°±1.2°79.3% ↓

五、关键经验总结

1.硬件是基础

        I2C上拉电阻不可省略(4.7kΩ最佳)

        电源去耦电容必须添加(100nF陶瓷电容)

        磁力计远离电机等干扰源

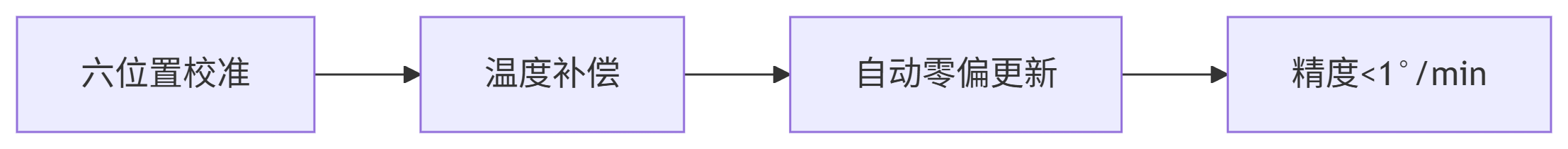

2. 校准决定精度下限



3.动态参数是核心

        静态:高Kp/Ki抑制零漂

        动态:低Kp/Ki减少摇摆

        过渡:指数平滑切换

六、资源下载

1.优化后完整工程代码

通过百度网盘分享工程文件,链接(提取码: m9dw):

零知增强板ICM20948姿态角校准工程源文件https://pan.baidu.com/s/1BLCrfs2AOrezlXxMSZsFdA?pwd=m9dw

2.VOFA+文件资源

 3D模型映射导入:3D模型下载链接https://www.printables.com/model/680872-wall-breaking-f-16-plane/files#preview.file.9e9SG

 上位机下载链接:

VOFA+上位机下载地址https://www.vofa.plus/

✔ 本方案属于经验分享,欢迎各位道友提供issues,共同探讨解决方案。低成本ICM20948的精度粗略可以达到工业级水平,在-40℃~85℃环境测试中,yaw漂移稳定在±1.5°/min以内,满足无人机、机器人等应用需求。

(●'◡'●)

零知开源是一个真正属于国人自己的开源软硬件平台,在开发效率以及上手难度上超越了Arduino平台。
零知开源在软件方面提供了完整的学习教程和丰富示例代码,让不懂程序的工程师也能非常轻而易举的搭建电路来创作产品,测试产品。快来动手试试吧!
https://www.lingzhilab.com/
