个人总结，仅供参考，欢迎加好友一起讨论

博文更新参考时间点：2024-12

高项 - 章节与知识点汇总：点击跳转

高项 - 计算题 - 进度类

知识点

单代号网络图
双代号网络图
六标时
总时差和自由时差
进度压缩
关键路径
双代号时标网络图

进度类计算考察知识点：

掌握根据题目中给出的各活动的逻辑关系表，自己画出单代号网络图（6标时自己画是从0开始，如果一些题目给的图是从1开始的，请注意到底是几天），双代号网络图，网络时标图最好也要掌握。
只给出活动的前后关系，补全单代号网络图每个活动的6标时图（正推法和逆推法需要掌握）。
找出网络图中的关键路径，可能不只一条，计算项目的总工期。
一些活动的变化会导致关键路径发生改变，注意关键路径的变化问题。
掌握自由时差和总时差的区别，学会计算某个活动的总时差和自由时差。
压缩工期：进行活动压缩时，需要压缩关键活动，压缩可以压缩的活动，压缩代价最小的活动，而且要注意压缩后关键路径是否发生变化。
掌握双代号网络图中的“虚活动”，虚活动是不占用任何时间和资源的，只是为了弥补箭线图在表达活动依赖关系方面的不足。
资源平滑的计算（掌握此项目至少需要多少人）。
从起点到终点最大长度为关键路径，关键路径上活动之和为总工期，关键路径上活动为关键活动。
关键路径上活动总时差 = 自由时差 = 0。

前导图法/单代号网络图

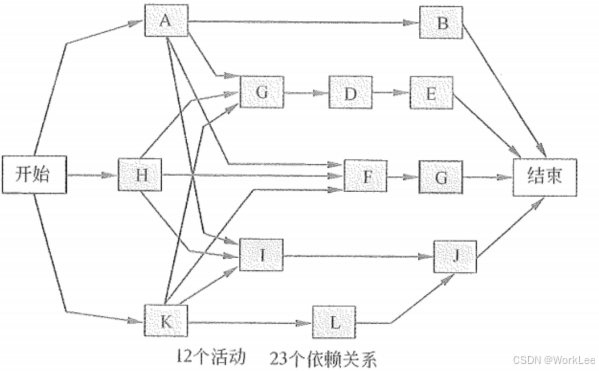

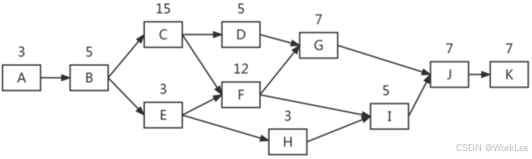

前导图法（PDM），也称紧前关系绘图法，是用于编制项目进度网络图的一种方法，它使用方框或者长方形（被称作节点）代表活动，节点之间用箭头连接，以显示节点之间的逻辑关系。这种网络图也被称作单代号网络图（只有节点需要编号）。

在这里插入图片描述

前导图法（PDM）单代号网络图，包括活动之间存在的4种类型的依赖关系：

结束 --> 开始的关系（F - S型）。前序活动结束后，后续活动才能开始。例如，只有比赛（紧前活动）结束，颁奖典礼（紧后活动）才能开始。
结束 --> 结束的关系（F - F型）。前序活动结束后，后续活动才能结束。例如，只有完成文件的编写（紧前活动），才能完成文件的编辑（紧后活动）。
开始 --> 开始的关系（S - S型）。前序活动开始后，后续活动才能开始。例如，开始地基浇灌（紧前活动）之后，才能开始混凝土的找平（紧后活动）。
开始 --> 结束的关系（S - F型）。前序活动开始后，后续活动才能结束。例如，只有第二位保安人员开始值班（紧前活动），第一位保安人员才能结束值班（紧后活动）。

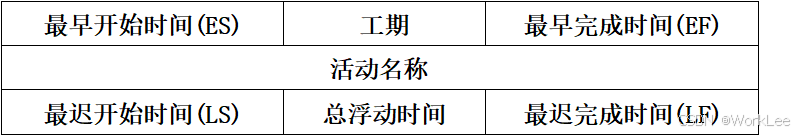

六标时网络图

在这里插入图片描述

最早开始时间（ES）：某项活动能够开始的最早时间。

最早完成时间（EF）：某项活动能够完成的最早时间。

最迟完成时间（LF）：为了使项目按时完成，某项工作必须完成的最迟时间。

最迟开始时间（LS）：为了使项目按时完成，某项工作必须开始的最迟时间。

总时差 = LS - ES = LF - EF，指一项工作在不影响总工期的前提下所具有的机动时间。

自由时差 = Min紧后工作的ES - 此活动的EF，指一项工作在不影响后续工作的情况下所拥有的机动时间。

关键路径：所有从开始到结束的路径中，活动历时之和最大的路径。

总工期：关键路径的活动历时之和。

关键活动（关键路径上的活动）的总时差、自由时差都是0。

总浮动时间和自由浮动时间

总浮动时间：总浮动时间是不延误项目完工日期，路径上活动可推迟的时间。它是针对整个路径而言的，其实在正常情况下，总浮动时间也就是关键路径（最长路径）和非关键路径的时差。

自由浮动时间：是针对单个活动言的，是指在不影响所有紧后活动最早开始日期的前提下（有多个紧后活动动时，就是不影响最早开始时间最小的那个活动），某活动可推迟的时间。

计算关键路径的步骤

用有方向的线段标出各结点的紧前活动和紧后活动的关系，使之成为一个有方向的网络图（PDM）。

用正推和逆推法计算出各个活动的ES、LS、EF、LF，并计算出各个活动的自由时差。找出所有总时差为零的活动，就是关键活动。

正推法来计算最早时间：某一活动的最早开始时间ES = 指向它的所有紧前活动的最早结束时间的最大值。某一活动的最早结束时间EF = ES +T(作业时间)

逆推法来计算最迟时间：某一活动的最迟结束时间LF = 指向它的所有紧后活动的最迟开始时间的最小值。某一活动的最迟开始时间LS = LF - T(作业时间)

关键路径上的活动持续时间决定了项目的工期，总和就是项目工期。

箭线图法/双代号网络图

箭线图法（ADM）是用箭线表示活动、节点表示事件的一种网络图绘制方法，这种网络图也被称作双代号网络图。

在箭线图法中，有如下三个基本原则：

网络图中每一活动和每一事件都必须有唯一的一个代号，即网络图中不会有相同的代号。
任意两项活动的紧前事件和紧后事件代号至少有一个不相同，节点代号沿箭线方向越来越大。
流入（流出）同一节点的活动，均有共同的紧后活动（或紧前活动）。

虚活动

虚活动，在网络图中由一个虚箭线表示。虚活动不消耗时间，也不消耗资源，只是为了弥补箭线图在表达活动依赖关系方面的不足。

活动A和B可以同时进行；只有活动A和B都完成后，活动C才能开始。

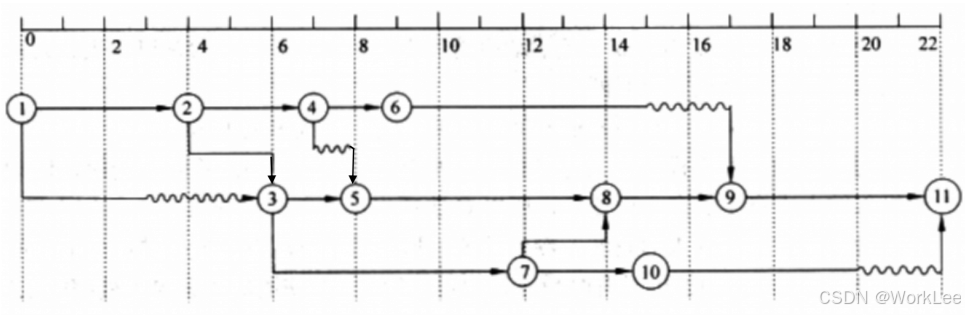

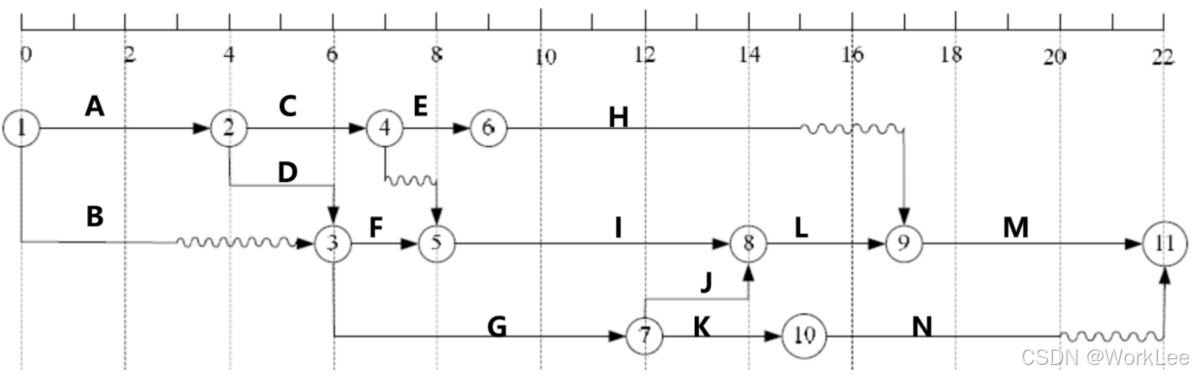

双代号时标网络图

在这里插入图片描述

双代号时标网络图是将一般网络图加上时间横坐标，工序之间逻辑关系表达与单代号网络图完全相同。

绘制双代号时标网络图的基本符号：用实箭线代表工序，箭线在水平方向的投影长度表示工序的作业时间；用波形线代表工序自由时差；用虚线代表虚工序。当实箭线之后有波形线且其末端有垂直部分时，其垂直部分用实线绘制；当虚箭线有时差且其末端有垂直部分时，其垂直部分用虚线绘制。绘图步骤如下：

按节点最早时间，在有横向时间坐标的表格上标定各节点的位置。
从每道工序的开始节点出发画出箭线的实线部分，箭线在水平方向的投影长度等于该工序的作业时间。
在箭线与结束节点之间，若存在空档时，空档的水平投影长度等于该工序的自由时差，用波形线将其连接起来。

时标网络图水平坐标表示工作时间，以实箭线表示项目活动，实箭线的水平投影长度表示该活动的持续时间；以虚箭线表示虚活动，由于虚活动的持续时间为零，故虚箭线只能垂直画；以波形线表示活动与其紧后活动之间的自由浮动时间。

总工期：终点节点与起点节点所在位置的时标值之差。

关键路径：自始至终无波形线的线路。

关键工作：关键路径上的工作

自由时差：该工作箭线上波形线的长度。

总时差：Min{从本工作起至结束工作线路上的波形线长度之和}。

例题

例题1

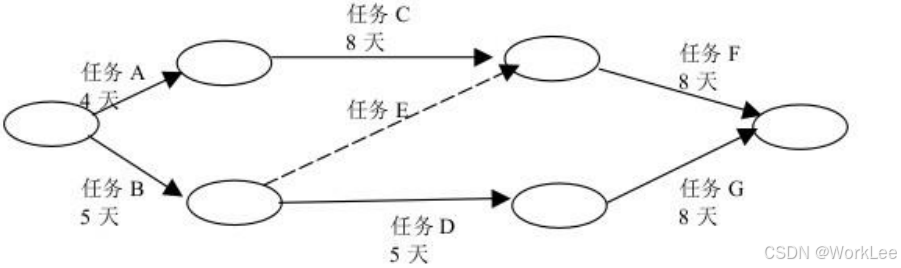

某项目最初网络图如下，为了压缩进度，项目经理根据实际情况使用了快速跟进方法：在任务A已经开始一天后开始实施任务C, 从而使任务C与任务A并行3天。这种做法将使项目（?）。

在这里插入图片描述

A.完工日期不变　　B.提前4天完成　　C.提前3天完成　　D.提前2天完成

解析： 选D

图中显示关键路径为A-C-F，上面的任务完成原本需要20天。下面的任务需要18天，整个项目完成的时间按照最迟完成所需的时间计算，应该是20天；使用快速跟进的方法压缩进度后，任务C节约了3天，即上面的任务完成时间变成了17天，该项目的关键路径变为B-D-G，那么整个项目的完成时间就是18天，节约了2天。因此，项目提前2天完成。

例题2

一项任务的最早开始时间是第3天，最晚开始时间是第13天，最早完成时间是第9天，最晚完成时间是第19天。该任务（?）。

A.在关键路径上　　B.有滞后　　C.进展情况良好　　D.不在关键路径上

解析： 选D

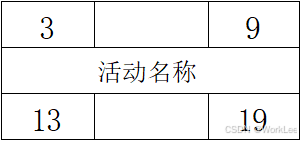

依题意可以画出六标时图：

在这里插入图片描述

算出总时差 = 13 - 3或19 - 9 = 10，可判断其不在关键路径上。

例题3

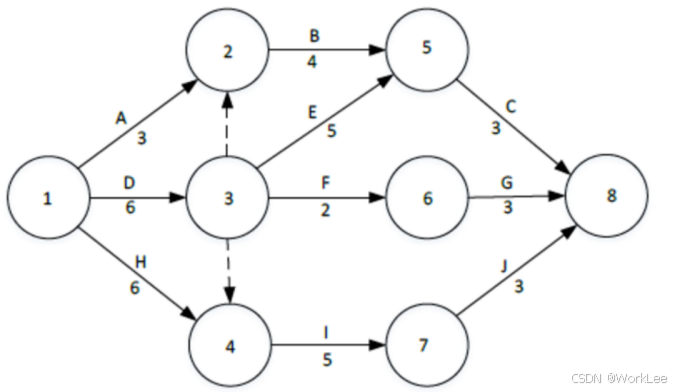

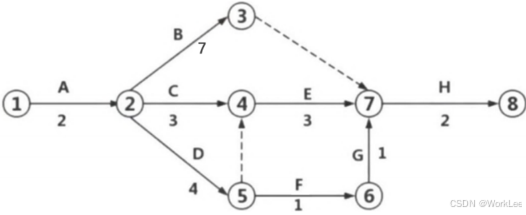

下图中活动“G”可以拖延（?）周而不会延长项目的最终结束日期（单位为周）。

在这里插入图片描述

A.0　　B.1　　C.3　　D.4

解析： 选D

G可以拖延多少周而不会延长项目的最终结束日期，也就是问活动G的浮动时间是多少。

首先用顺推法，得出关键路径、项目总工期、每个活动的最早开始时间和最早完成时间。

在此基础上，再用逆推法得到每个活动的最迟开始时间和最迟完成时间。

最后，算出活动G的浮动时间，本题应注意虚活动增加的路径。

上述图中关键路径为D-H-C，项目总工期为12周，活动G所在的路径F-G有4周(12-8)的浮动时间。

例题4

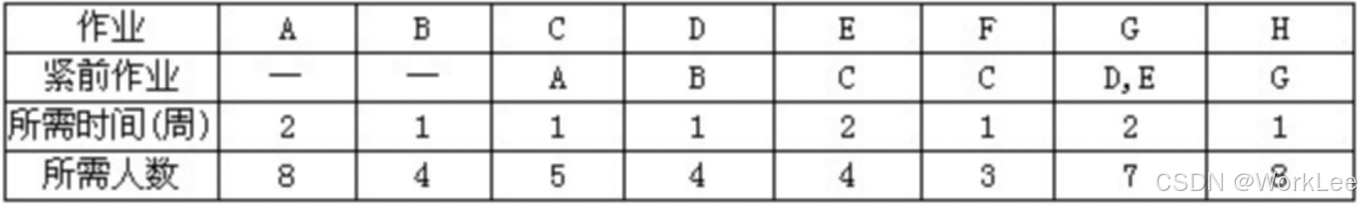

某工程包括A、B、C、D、E、F、G、H八个作业，各个作业的紧前作业、所需时间和所需人数如下表所示（假设每个人均能承担各个作业），该工程的工期应为（?）周。按此工期，整个工程至少需要（?）人。

在这里插入图片描述

A.8　　B.9　　C.10　　D.11

解析： 选A，B

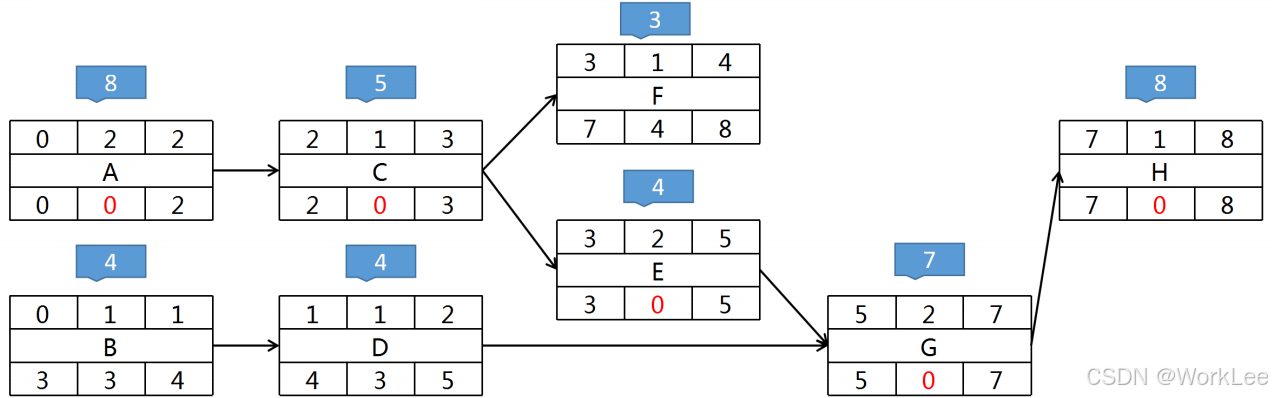

按照题目要求画出六标时网络图：

在这里插入图片描述

得出关键路径：A-C-E-G-H，总时长为：2 + 1 + 2 + 2 + 1 = 8。

由于每个人均能承担各个作业，则按照最少用人选择，应该 >= 8人。

按8人分配试算，C处会浪费(8-5) * 1，G处(8-7) * 2，但是不够F(1 * 3)。因此需求9个人。

9个人的时候，可安排一个人做F，8个人做A，5个人做C，4个人并行做E和BD，7个人做G，8个人做H。

例题5

以下是某工程进度网络图，如果因为天气原因，活动③-⑦的工期延后2天，那么总工期将延后（?）天。

在这里插入图片描述

A.0　　B.1　　C.2　　D.3

解析： 选A

找关键路径：1-2-3-4-6-8-9和1-2-3-4-5-6-8-9，工期为19周。

3-7工期延后2天，即G活动的工期变更为6天，

这时候新增了一条关键路径1-2-3-7-8-9，长度还是19

例题6

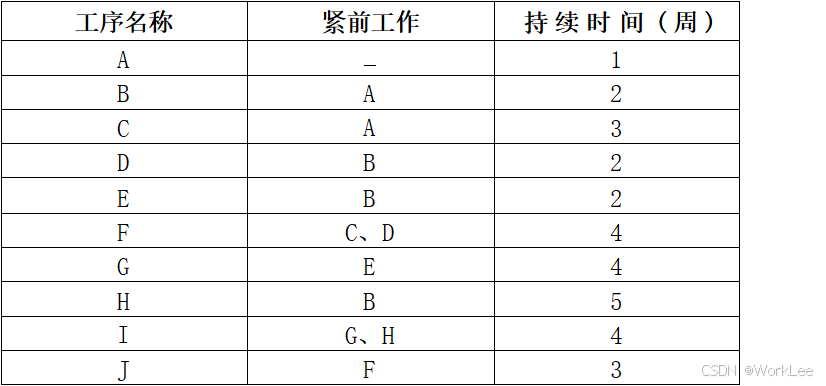

某工程建设项目中各工序历时如下表所示，则本项目最快完成时间为（?）周。同时，通过（?）可以缩短项目工期。

在这里插入图片描述

A.7　　B.9　　C.12　　D.13

①压缩B工序时间 ②压缩H工序时间 ③同时开展H工序与A工序 ④压缩F工序时间 ⑤压缩G工序时间

A.①⑤　　B.①③　　C.②⑤　　D.③④

解析： 选D，A

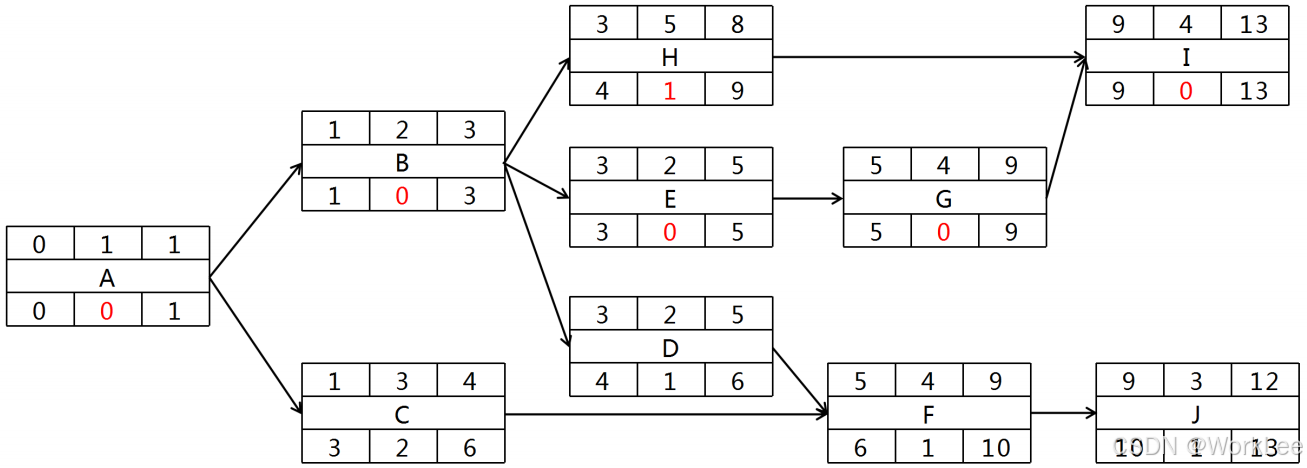

根据图中表格画出该六标时网络图：

在这里插入图片描述

关键路径为：A-B-E-G-I，历时为13周。

由于B、G在关键路径上，故压缩B、G可缩短项目工期；

F、H 不在关键路径上，压缩它们不能缩短工期；

由于H工序与A工序无并行关系，H是A的紧后活动B的紧后活动，所以不能将H工序与A工序并行。

例题7

依据下面的项目活动网络图中，该项目历时为（?）天。

在这里插入图片描述

A.10　　B.11　　C.13　　D.14

解析： 选D

简单不解析了

例题8

在下面的项目网络图中（时间单位为天），活动B的自由时差和总时差分别为（?），如果活动A的实际开始时间是5月1日早8时，在不延误项目工期的情况下，活动B最晚应在（?）前结束。

在这里插入图片描述

A.0，0　　B.0，1　　C.1，0　　D.1，1

A.5月5日早8时　　B.5月6日早8时　　C.5月7日早8时　　D.5月8日早8时

解析： 选B，C

正向推导、反向推导得出B的ES为2，EF为5，LF为6，C的ES为5，EF为9，LS为6，LF为10。

所以：

B的自由时差 = C的ES - B的EF = 5 - 5 = 0，

B的总时差 = B的LS - B的ES = 3 - 2 = 1。

因为B的LF为6，说明最晚可以在5月6日下班的时候完成活动B的工作内容，

也就是5月7日早上8点以前必须完成活动B的工作内容。

例题9

已知网络计划中，工作M有两项紧后工作，这两项紧后工作的最早开始时间分别为第15天和第17天，工作M的最早开始时间和最迟开始时间分别为第6天和第9天，如果工作M的持续时间为9天，则工作M（?）。

A.总时差为3天　　B.自由时差为1天　　C.总时差为2天　　D.自由时差为2天

解析： 选A

画出六标时图，由图可看出M的自由时差是0，总时差是3。

在这里插入图片描述

备注：自由时差 = Min(紧后工作的ES) - 此活动的EF。

例题10

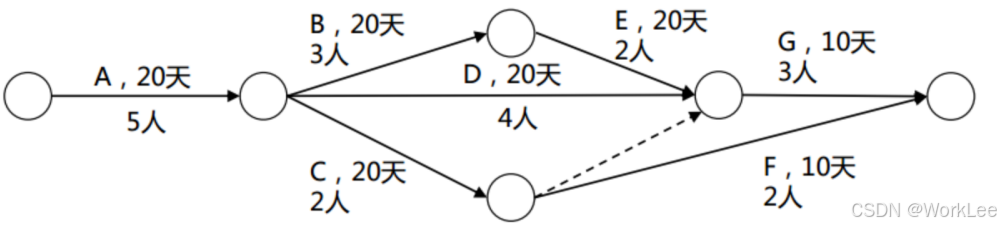

某信息系统集成项目包括7个作业（A ~ G），各作业所需的时间、人数以及各作业之间的衔接关系如图所示（其中虚线表示不消耗资源的虚作业），如果各作业都按最早时间开始，那么正确描述该工程每一天所需人数的图为（?）。

在这里插入图片描述

A. 在这里插入图片描述
B.

C.

D.

解析： 选D

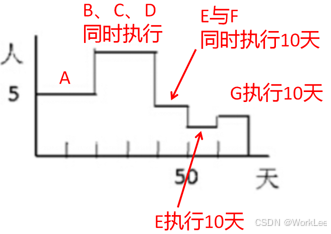

找出关键路径，ABEG，总工期70天

注意各作业都按最早时间开始

在这里插入图片描述

例题11

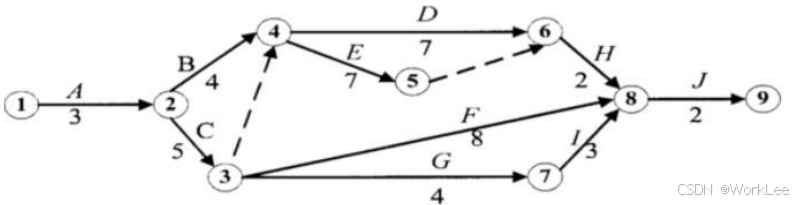

某项目的双代号网络图如下所示，该项目的工期为（?）。

在这里插入图片描述

A.17　　B.18　　C.19　　D.20

解析： 选C

标号法非常快的可以算出答案

例题12

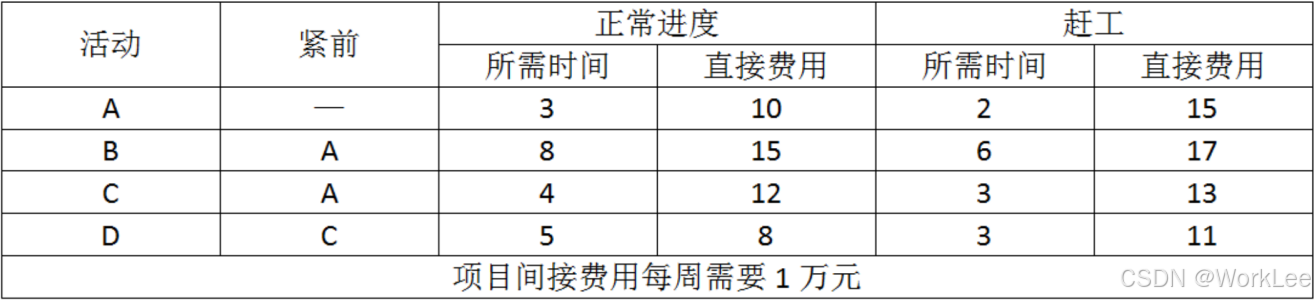

某项工程的活动明细如下表项目总预算由原先的60万元增加到63万元，根据下表，在预算约束下该工程最快能完成时间为（?）周，所需项目总费用为（?）万元。

在这里插入图片描述

A.9　　B.8　　C.14　　D.12

A.60　　B.64　　C.56　　D.45

解析： 选择A，A

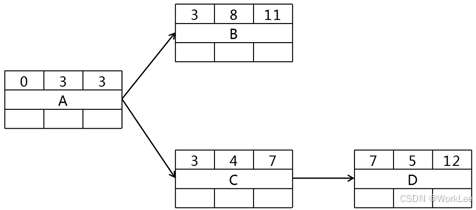

在这里插入图片描述

直接费用 = 10 + 15 +12 + 8 = 45，间接费用 = 12，正常费用 = 45 + 12 = 57。

分析每个活动压缩的费用：

A活动，可以压缩1周，费用增加5万元，平均每周5万；

B活动，可以压缩2周，费用增加2万元，平均每周1万；

C活动，可以压缩1周，费用增加1万元，平均每周1万；

D活动，可以压缩2周，费用增加3万元，平均每周1.5万。

在这里插入图片描述

第一步：先压缩C，压缩1周（因为其在关键路径上，增加成本最小才1万元）

直接费用 = 10 + 15 + (12 + 1) + 8 = 46，间接费用 = 11，正常费用 = 46 + 11 = 57。

在这里插入图片描述

第二步：再压缩B（第1步压缩后，B已在关键路径上，其压缩成本增加2万元）

直接费用 = 10 + (15 + 2) + 13 + 8 = 48，间接费用 = 11，正常费用 = 48 + 11 = 59。

在这里插入图片描述

第三步：继续压缩D

直接费用 = 10 + 17 + 13 + (8 + 3) = 51，间接费用 = 9，正常费用 = 51 + 9 = 60。

无法再继续压缩，所以只能压到第三步的60万，工期为9。

例题13

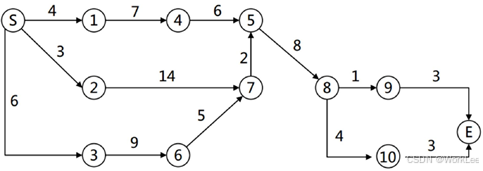

项目经理为某政府网站改造项目制作了如下双代号网络图（单位：天），该项目的总工期为（?）天。在项目实施的过程中，活动2 - 7比计划提前了2天，活动8 - 10实际工期是3天，活动6 - 7的工期增加了3天，判断对项目总工期的影响：（?）。

在这里插入图片描述

A.40　　B.37　　C.34　　D.32

A.没有影响　　B.增加了2天　　C.增加了3天　　D.增加了4天

解析： 选B，B

把各路径列出来算就可以了：

S-1-4-5-8-9-E：4 + 7 + 6 + 8 + 1 + 3 = 29

S-1-4-5-8-10-E：4 + 7 + 6 + 8 + 4 + 3 = 32

S-2-7-5-8-9-E：3 + 14 + 2 + 8 + 1 + 3 = 31

S-2-7-5-8-10-E：3 + 14 + 2 + 8 + 4 + 3 = 34

S-3-6-7-5-8-9-E：6 + 9 + 5 + 2 + 8 + 1 + 3 = 34

S-3-6-7-5-8-10-E：6 + 9 + 5 + 2 + 8 + 4 + 3 = 37

活动2-7比计划提前了2天，活动8-10实际工期是3天，活动6-7的工期增加了3天，

对各路径影响如下：

S-1-4-5-8-9-E：4 + 7 + 6 + 8 + 1 + 3 = 29

S-1-4-5-8-10-E：4 + 7 + 6 + 8 + 4 + 3 = 32 - 1 = 31

S-2-7-5-8-9-E：3 + 14 + 2 + 8 + 1 + 3 = 31 - 2 = 29

S-2-7-5-8-10-E：3 + 14 + 2 + 8 + 4 + 3 = 34 - 2 - 1 = 31

S-3-6-7-5-8-9-E：6 + 9 + 5 + 2 + 8 + 1 + 3 = 34 + 3 = 37

S-3-6-7-5-8-10-E：6 + 9 + 5 + 2 + 8 + 4 + 3 = 37 - 1 + 3 = 39增加了两天。

例题14

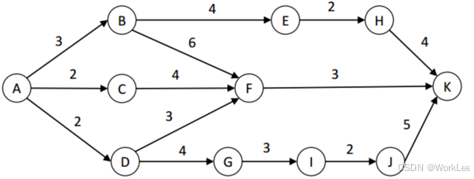

下面为某项目规划的进度网络图（单位：周），在实际实施过程中，过程B-E比计划延迟了2周，活动J-K比计划提前了3周，到该项目的关键路径（?），总工期是（?）周。

在这里插入图片描述

A.A-D-G-I-J-K　　B.A-B-F-K　　C.A-B-E-H-K　　D.A-D-F-K

A.15　　B.14　　C.13　　D.12

解析： 选C、A

关键路径为A-B-E-H-K，总工期是15周，简单

例题15

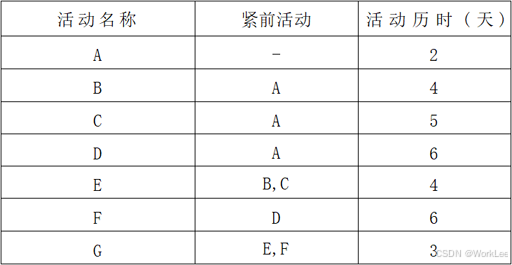

某项目包含A、B、C、D、E、F、G七个活动，各活动的历时估算和逻辑关系如下表所示，则活动C的总浮动时间是（?）天，项目工期是（?）天。

在这里插入图片描述

A.0　　B.1　　C.2　　D.3

A.14　　B.15　　C.16　　D.17

解析： 选D，D

可根据上面例题，画出六标时图，关键路径为ADFG，工期为17。

ACEG的长度为14，所以C可以推迟3天而不会影响工期。

例题16

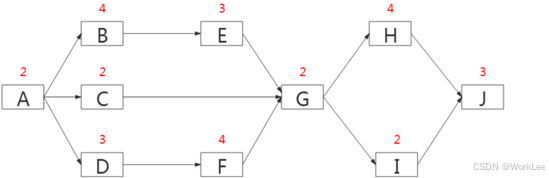

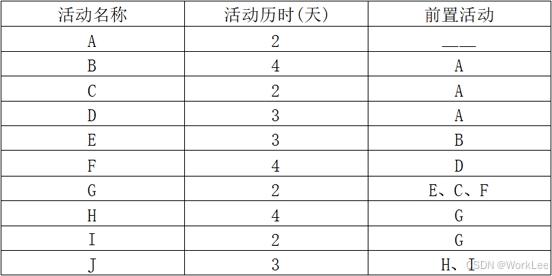

某项目包含A、B、C、D、E、F、G、H、1、J一共10个活动，各活动历时估算与逻辑关系如下表所示，则该项目工期为（?），活动C的总浮动时间是（?）。

在这里插入图片描述

A.17　　B.18　　C.19　　D.20

A.2　　B.3　　C.4　　D.5

解析： 选B，D

直接上图

在这里插入图片描述

关键路径：ABEGHJ = 2 + 4 + 3 + 2 + 4 + 3 = 18

C的最长路径：2 + 2 + 2 + 4 + 3 = 13，总浮动时间是18 - 13 = 5天。

例题17

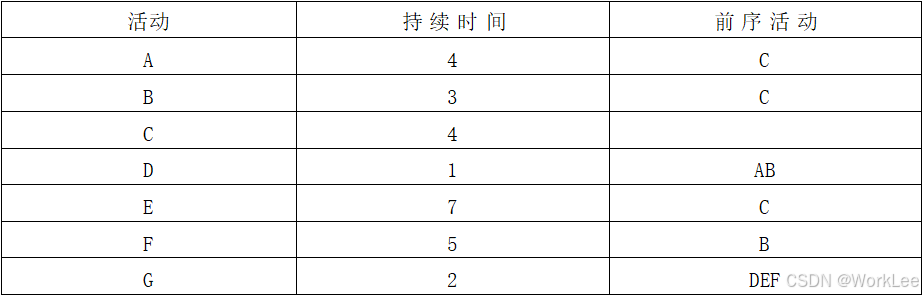

某项目各活动先后顺序及持续时间如下表所示，该项目的关键路径为（?）。执行过程中一名工程师因病缺席，导致活动D延期2天，为了确保项目按时完成（?）。

在这里插入图片描述

A.CBDG　　B.CEFG　　C.CADG　　D.CBFG

A.应为活动D增加更多资源　　B.不需要采取任何措施

C.需要为关键路径上的任务赶工　　D.应改进项目所需技术

解析： 选D，B

直接画图，这里省略了。

通过图发现，CBFG是关键路径，D在非关键路径上，有3天的总时差，所以延期2天对总工期没有影响。

例题18

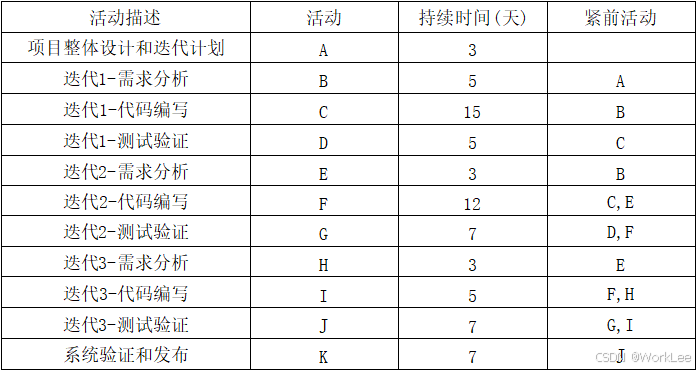

一个软件研发项目使用迭代开发，共计进行3次迭代，每次迭代的工作分解均为：需求分析—设计编码—测试验证。该项目的活动关系表如下：

在这里插入图片描述

则该项目的工期为（?），在迭代3需求分析时，用户提出需求变更，导致迭代3的代码编写的持续时间增加了5天，其他活动持续时间不变，则项目整体持续时间将增加（?）天。

A.52　　B.54　　C.56　　D.58

A.0　　B.1　　C.3　　D.5

解析： 选C，C

在这里插入图片描述

如图所示关键路径为： ABCFGJK，总时间为56天，用户提出需求变更，导致迭代3的代码编写的持续时间增加了5天，由于活动I的总时差为2，所以增加5天会导致关键路径延长3天。

例题19

下图是某项目的进度网络图，则在保障不会影响项目总工期的情况下，活动E 最多能拖延()天。

在这里插入图片描述

A.0　　B.1　　C.2　　D.3

解析： 选A

关键路径为： ADEH，总工期为11天，E在关键路径上，总时差为0，所以选A。

例题20

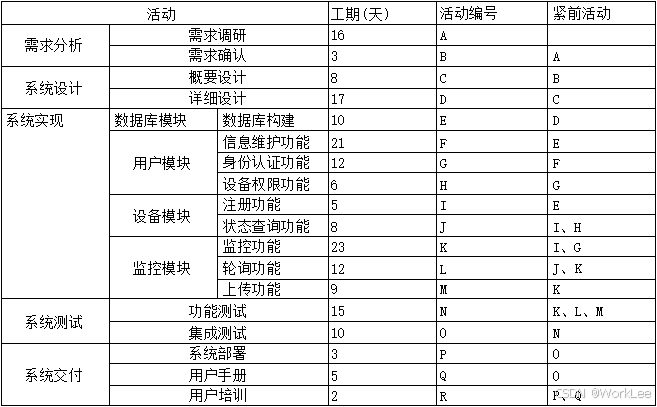

某视频监控系统，项目活动如下表所示，则该项目中（?）活动不需要在监控模块上传功能 (M) 活动前必须完成。项目总工期是（?）天。由于负责设备权限功能 (H) 研发的小王临时出差，导致该功能工期延长了9天，则项目总工期延期（?）天。

在这里插入图片描述

A.信息维护功能(F)　　B.设备权限功能(H)　　C.身份认证功能(G)　　D.监控功能(K)

A.148　　B.150　　C.154　　D.160

A.0　　B.3　　C.5　　D.9

解析： 选择B，C，A

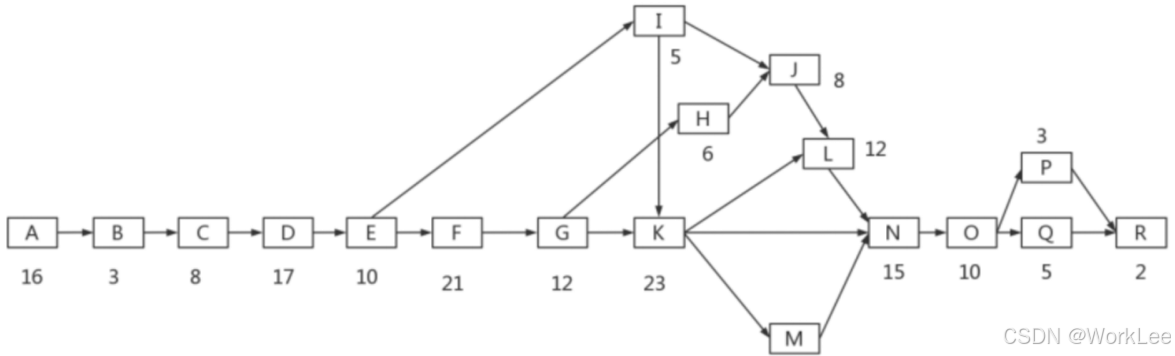

首先画出单代号网络图：

在这里插入图片描述

根据图示，可以发现FGK都必须在M之前完成，所以选择H，第1问答案选择B。

根据图示，关键路径为：ABCDEFGKLNOQR，总工期为：

16 + 3 + 8 + 17 + 10 + 21 + 12 + 23 + 12 + 15 + 10 + 5 + 2 = 154，第2问答案选择C。

根据图示，H活动有9天的总时差，延误9天不影响总工期，所以，31问答案选择A。

例题21

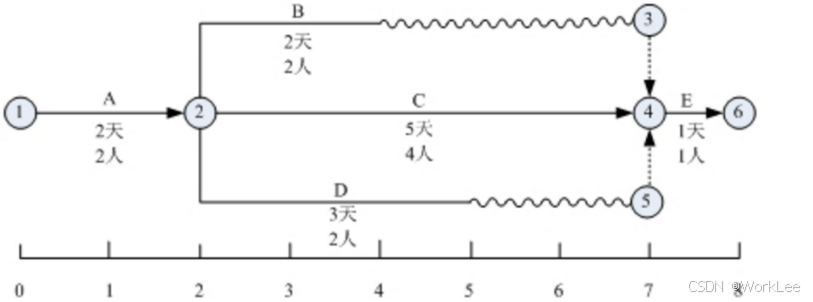

在项目某阶段的实施过程中，A活动需要2天2人完成， B活动需要2天2人完成，C活动需要5天4人完成，D活动需要3天2人完成，E活动需要1天1人完成，该阶段的时标网络图如下。该项目组共有8人，且负责A、E活动的人因另有安排，无法帮助其他人完成相应工作，且项目整个工期刻不容缓。以下（?）安排是恰当的，能够使实施任务顺利完成。

在这里插入图片描述

A.B活动提前两天开始　　B.B活动推迟两天开始　　C.D活动提前两天开始　　D.D活动推迟两天开始

解析： 选D

假定负责A活动的两人，其中有1个人可以实施E活动。这两个人另有安排，无法帮助其他人完成相应工作，且项目整个工期刻不容缓。那么项目组还剩下6个人，B活动有3天的浮动时间，D活动有2天的浮动时间。 C活动为关键路径，没有浮动时间，人力资源也不能释放。因此，选择推迟D活动两天开始，等B活动结束、释放出两人之后，D活动利用这两个人完成工作。

备注：AE 不能帮其他人，AE自己可以互帮
