硬件设计之防反接电路

       今天写一期关于硬件设计中关于电源反接的知识。众所周知，电源反接轻则会给电路造成损坏，重则直接烧板。由于有时工程师或现场施工人员的粗心，不看电源正负极，直接接上电源，接正是运气，接反是早晚的事。所以我们就非常有必要给电路中加入保护电路，达到即使接反电源，也不会损坏的目的，感觉类似于防呆设计。下面介绍几种常用防反接电路。

一、二极管防反接

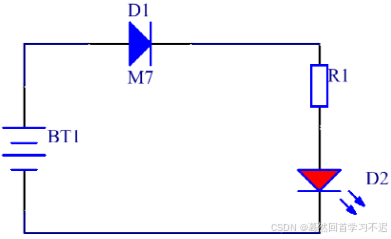

1.单独使用二极管防反接

        这里是运用二极管的单向导电性来完成防反接保护。这种接法简略可靠，但当输入大电流的情况下功耗影响是非常大的。

       一般来说，这种二极管防反接电路电流小于2A的电路中。以输入电流额定值达2A，二极管额定管压降为0.7V，那么功耗至少也要达到：Pd＝2A×0.7V＝1.4W，所以一般选用肖特基二极管（压降低），但也不适合大电流供电电路、电池供电电路和低功耗电路。

2.二极管加自恢复保险丝防反接

        在电路中并入二极管和串入一个自恢复保险来实现电路的防反接保护功能。如果输入电源正负极接反，那么二极管就会导通，与自恢复保险丝构成回路，由于二极管导通，使得V被二极管钳位在0.7V，这样后级负载回路就会因为0.7V的电压太小，而无法实现供电实现保护后级电路。
