MIMO雷达波形设计

我们知道MIMO技术是实现虚拟孔径拓展的“救星”之一，它能够在保障雷达尺寸限定在一定范围内的同时提高天线有效孔径。若要最大化虚拟孔径，要解决两大核心问题是：

• 一、天线合理布局设计；
• 二、MIMO波形设计（不仅包括波形本身，还包括接收分离）

上一篇我们已经提到了如何合理设计天线布局实现虚拟孔径合成。这一篇我们探讨一下另一个关键技术MIMO波形设计。

目录

1  设计目的

2  波形类别

a.时域分集TDMA（time division multiple access）

b.频域分集FDMA（frequency division multiple access）

c.多普勒域分集DDMA（doppler division multiple access）

d.码域分集CDMA（code division multiple access）

3  波形设计考虑的因素

---

1  设计目的

MIMO波形设计的目的是实现通道分离，分离的意义在于使不同通道相互独立，降低通道间信息的冗余度。以2发2收为例，如图所示。

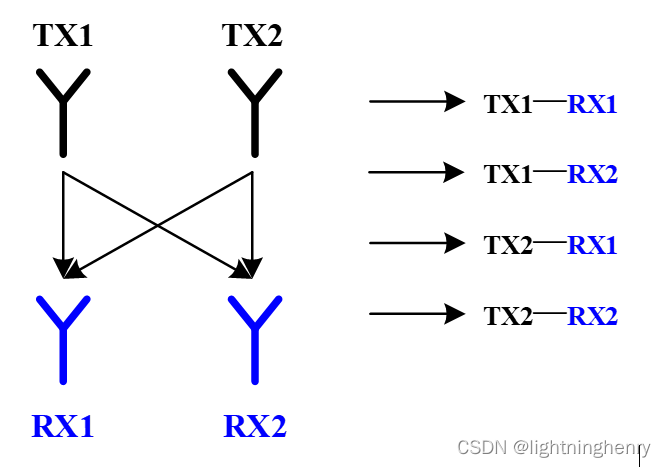

2发2收通道示意图

图中2个TX和2个RX组成了四条传输支路，分别为TX1RX1、TX1RX2、TX2RX1和TX2RX。RX1和RX2分别接收到TX1和TX2合成信号，当TX1和TX2发射波形完全正交时，RX1和RX2通过接收分离处理后，得到四路相互独立的信号（不存在互相关项），相当于1发4收的效果。
