WIFI 20/40/80MHz带宽切换

WIFI SPEC中规定了40MHz信道组合，80M/160MHz中心频点，以欧洲信道规定为例：

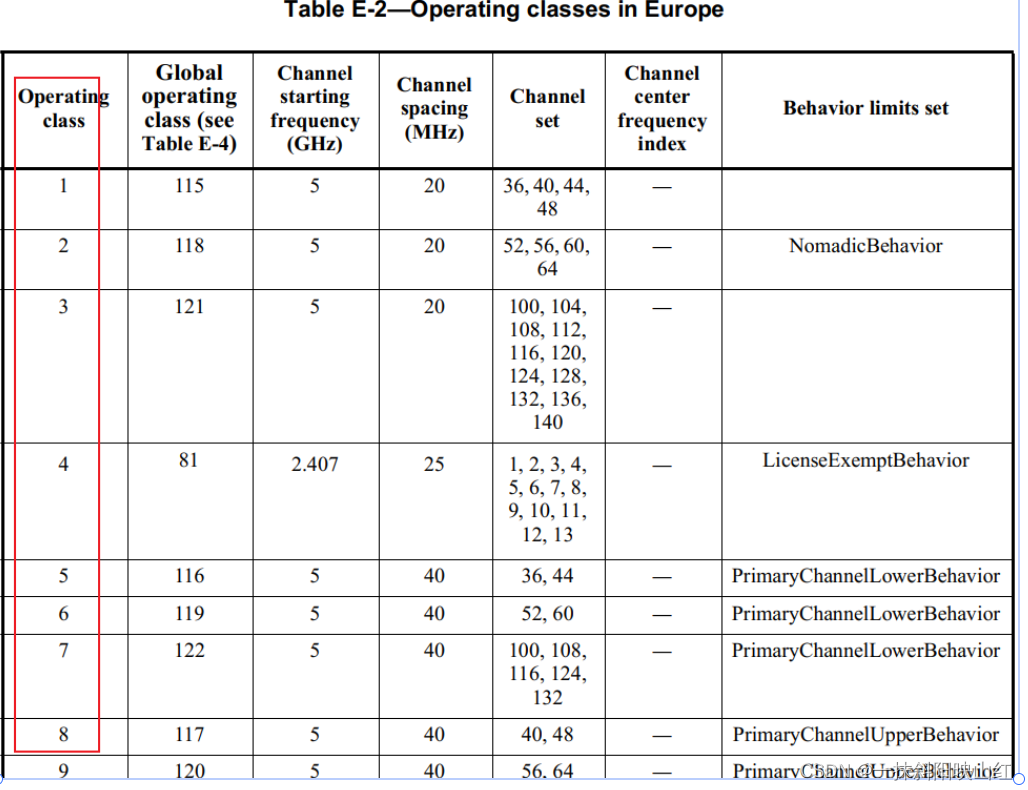

1.带宽为40MHz时，如下图所示：

 如上图所示，当初始信道设置为36时，此时36信道应为primary channel。管理包应在信道36，带宽20M发送和接收。40M的信道组合因上图operating class 5中behavior limits set规定为PrimaryChannelLowerBehavior，故40M带宽的信道组合secondary channel应为信道40。operating class 8中规定了PrimaryChannelUpperBehavior，故初始信道为40时，40M带宽的secondary channel应为信道36.

2.80M/160MHz带宽的中心频点

 从上图 channel center frequency index可以看到，当信道为80M时，operating class为128时，中心频点可以为42/58/106/122

3.决定双方信道带宽元素

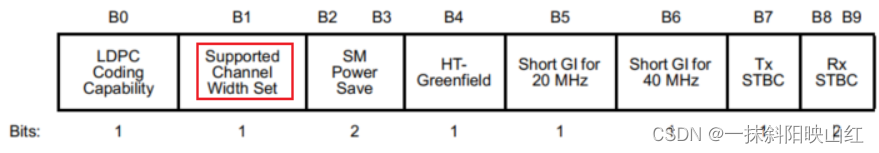

（1）在ProbeRequest/ProbeResponse/Beacon帧中，有HT Capability Info字段决定是否支持40M带宽。

 当supported channel width set设置为1时，支持20/40M带宽操作；当该值为0时，仅支持20M带宽操作。

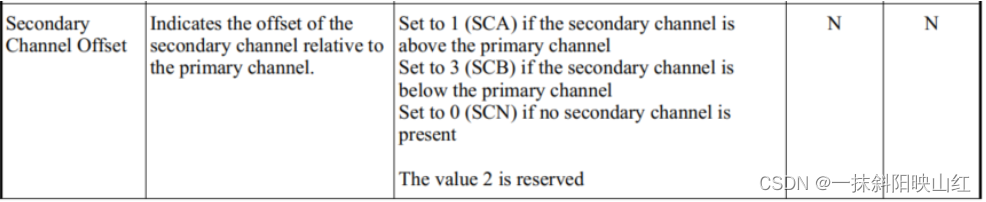

在HT operation information字段中，secondary channel offset字段会显示secondary channel的位置。

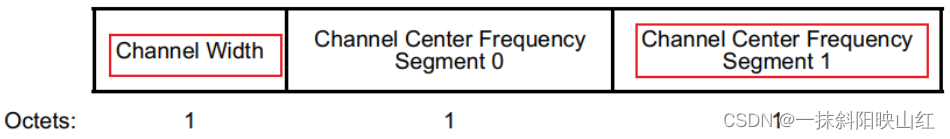

 （2）在Probe Request / Probe Response / Beacon帧中，有VHT Operation Info字段的channel width和channel center frequency segment 1两个元素决定是否支持80M/160M带宽。

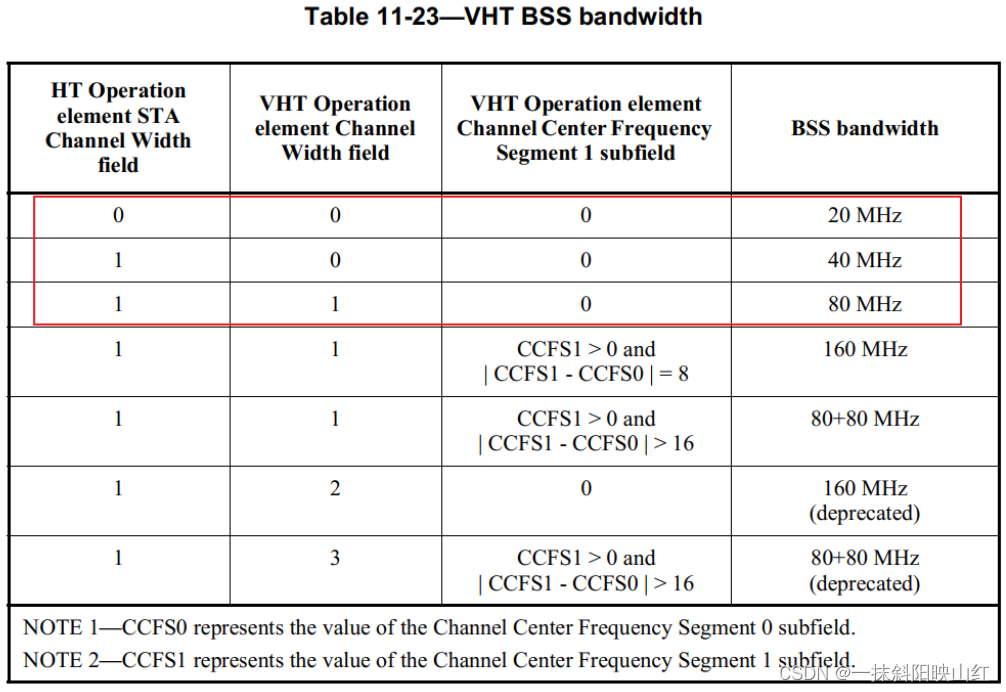

在HT元素支持40M带宽的前提下，VHT元素中channel width为0，且channel center frequency segment 1为0时，表示仅支持20/40M带宽；channel width为1，且channel center frequency segment 1为0时，表示支持20/40/80M带宽。



 4.信道切换

一般在连接时根据双方收到的ProbeRequest/ProbeResponse/Beacon帧中HT/VHT capabilities信道宽度元素（如上述3）决定BSS支持的最大带宽。但也可在连接完成后改变BSS信道宽度，方式如下。

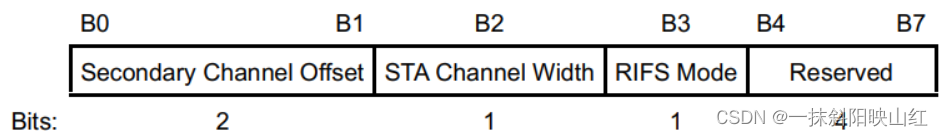

（1）AP可通过Beacon帧中的secondary channel offset设置为0指示从20/40M BSS切换到20MHz BSS运行，同时将STA Channel Width设置为0，以标识其只接收20MHz传输。同理，AP可以将secondary channel offset设置为1或3指示从20M BSS切换到20/40MHz BSS运行，同时将STA Channel Width设置为1，以标识其可以接收40MHz传输。

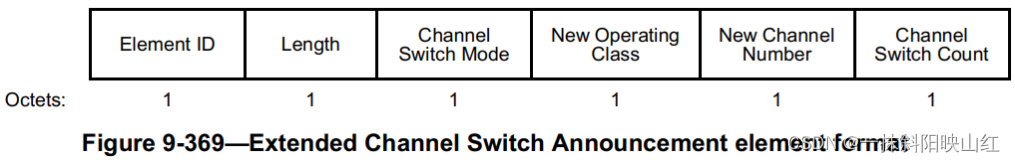

 （2）AP可以使用Extended Channel Switch Announcement（信道切换通告）指示改变BSS运行带宽和转换信道。

 New Operating Class：如下图，如果operating class设置为5，此时意味着双方需要切换到40M带宽运行BSS。

New Channel Number:新的信道编号

Channel Switch Count：表示切换带宽/信道行为发生在发送完几个beacon帧之后发生，例如值为0，表示需要马上切换，值为1表示下一个beacon发送完成后切换，以此类推。
