本文详细分析了一个60V直流有刷电机的调速电路，涉及LM317稳压模块、NE555时基集成电路的工作原理，并探讨了通过调节脉冲宽度实现调速的方法。电路中关键元件包括保险丝、水泥电阻、LM317、NE555、串联电容、MOS管和肖特基二极管。

最近有一个项目要求驱动一个60V的直流有刷电机调速，之前做的都是低压电的驱动，48V的已经是较高的，现在需要做一个60V的驱动，不好搞。

网上买了一个别人的调压模块来研究：

可以看到接口非常简单，只有电源输入、电机输出还有一个用来调速的电位器接口。

为了便于分析，我们把电路板上的散热片拆掉先，上个全家福：

初步分析了一下电路，

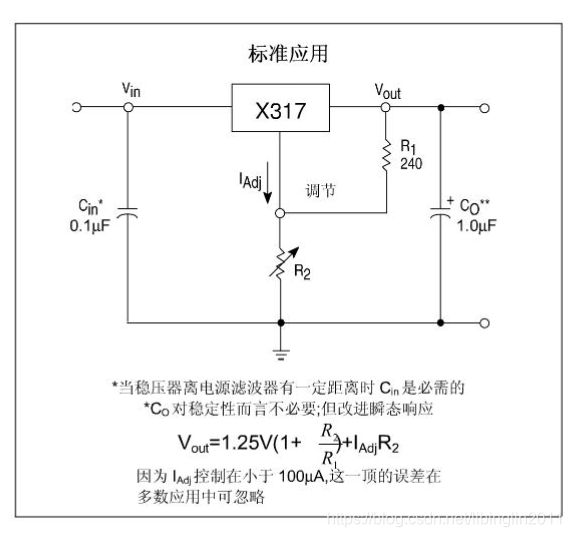

从电机的正极开机，先是一个保险丝①，丝印标的是20A的，保险丝接在电源正极P+和电机输出的正极M+上，我们先往下分析把，这样的话我们可以看到正极接了一个水泥电阻到LM317②Vin脚上，想必这个LM317是给低压控制部分电路供电的。LM317的中间输出引脚接的是电阻串联的一个电源指示LED灯③，分析LM317，关键看输出的电压是多少V的，我们看到调节引脚上是接了两个电阻，一个是30K，一个是5.6K，根据LM317电压输出的计算公式UO=1.25V（1+30K/5.6K）= 6.69V（实际测量输出是9.3V）

这样LM317稳压模块的电路就分析完了，输出以下原理图。
